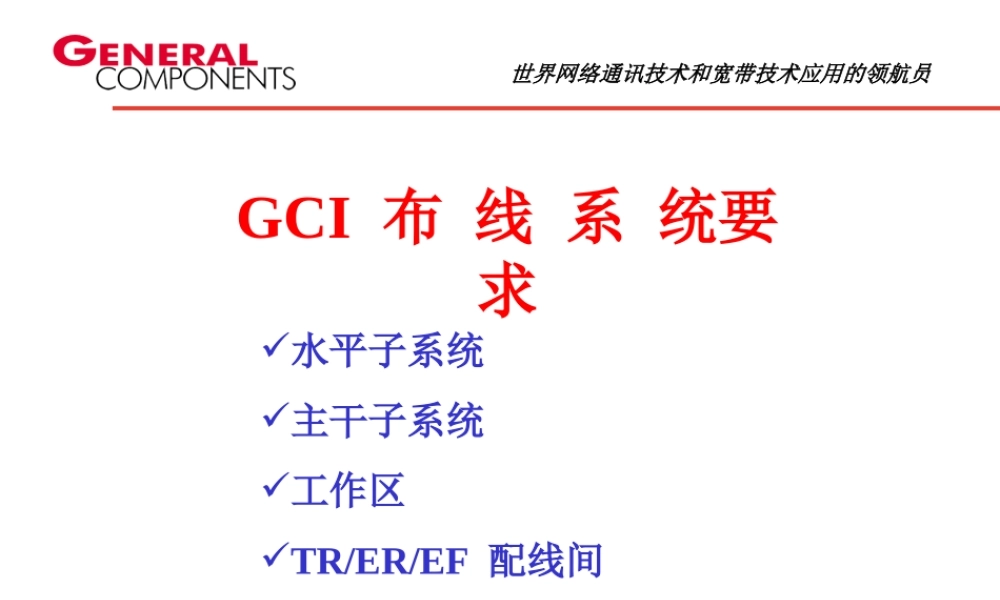

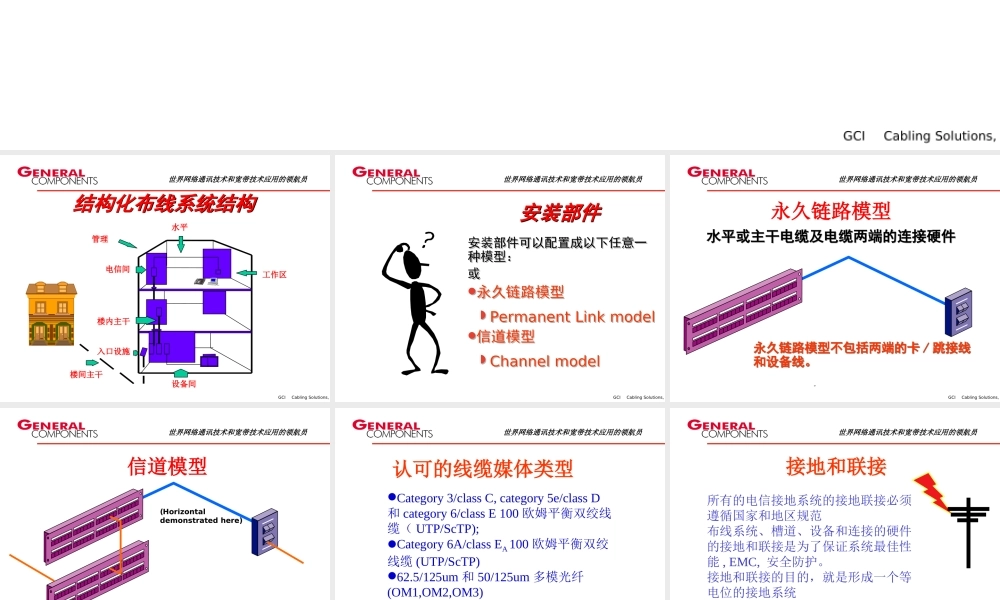

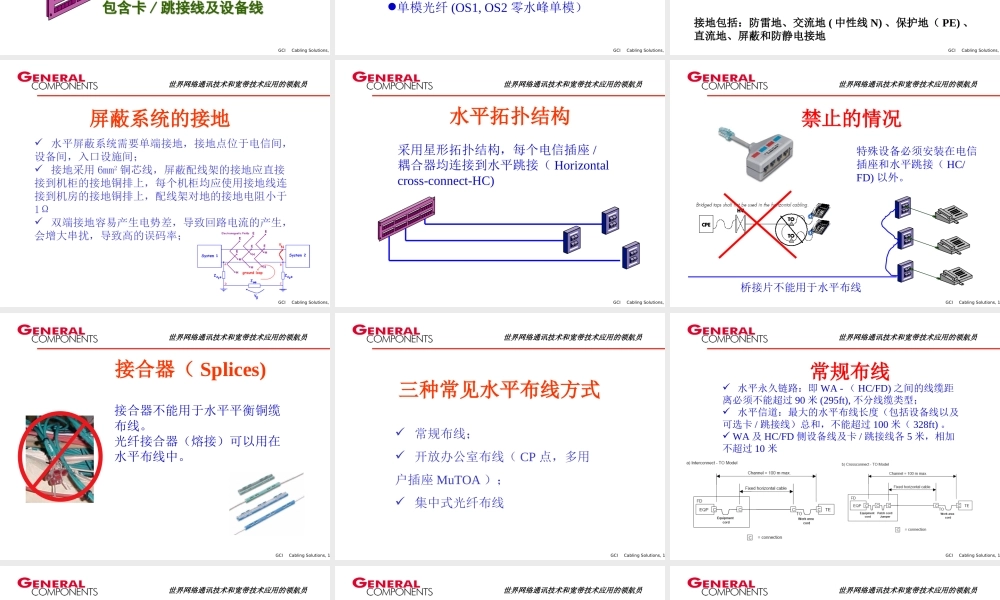

GCI Cabling Solutions, 1世界网络通讯技术和宽带技术应用的领航员GCI 布 线 系 统要求水平子系统主干子系统工作区TR/ER/EF 配线间GCI Cabling Solutions, 2世界网络通讯技术和宽带技术应用的领航员水平工作区设备间楼间主干 入口设施 楼内主干电信间管理结构化布线系统结构结构化布线系统结构GCI Cabling Solutions, 3世界网络通讯技术和宽带技术应用的领航员安装部件安装部件安装部件可以配置成以下任意一种模型：或永久链路模型 Permanent Link model信道模型 Channel model安装部件可以配置成以下任意一种模型：或永久链路模型 Permanent Link model信道模型 Channel modelGCI Cabling Solutions, 4世界网络通讯技术和宽带技术应用的领航员水平或主干电缆及电缆两端的连接硬件水平或主干电缆及电缆两端的连接硬件永久链路模型不包括两端的卡 / 跳接线和设备线。永久链路模型不包括两端的卡 / 跳接线和设备线。永久链路模型GCI Cabling Solutions, 5世界网络通讯技术和宽带技术应用的领航员包含卡 / 跳接线及设备线包含卡 / 跳接线及设备线(Horizontal demonstrated here)信道模型GCI Cabling Solutions, 6世界网络通讯技术和宽带技术应用的领航员认可的线缆媒体类型Category 3/class C, category 5e/class D和 category 6/class E 100 欧姆平衡双绞线缆（ UTP/ScTP);Category 6A/class EA 100 欧姆平衡双绞线缆 (UTP/ScTP)62.5/125um 和 50/125um 多模光纤(OM1,OM2,OM3)单模光纤 (OS1, OS2 零水峰单模）GCI Cabling Solutions, 7世界网络通讯技术和宽带技术应用的领航员接地和联接所有的电信接地系统的接地联接必须遵循国家和地区规范布线系统、槽道、设备和连接的硬件的接地和联接是为了保证系统最佳性能 , EMC, 安全防护。接地和联接的目的，就是形成一个等电位的接地系统接地包括：防雷地、交流地 ( 中性线 N) 、保护地（ PE) 、直流地、屏蔽和防静电接地GCI Cabling Solutions, 8世界网络通讯技术和宽带技术应用的领航员屏蔽系统的接地 水平屏蔽系统需要单端接地，接地点位于电信间，设备间，入口设施间； 接地采用 6mm2 铜芯线，屏蔽配线架的接地应直接接到机柜的接地铜排上，每个机柜均应使用接地线连接到机房的接地铜排上，配线架对地的接地电阻小于1Ω 双端接地容易产生电势差，导致回路电流的产生，...
