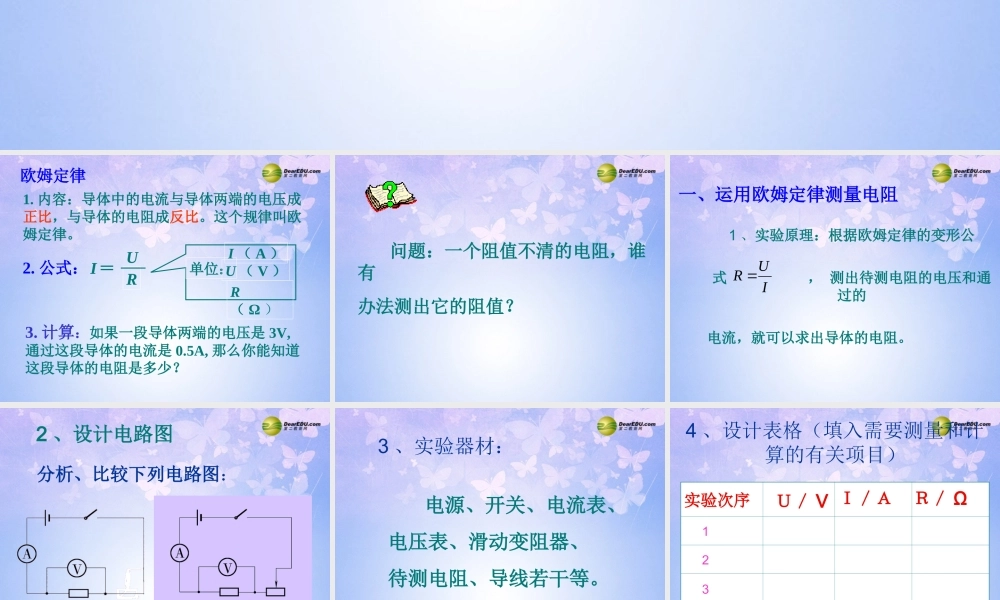

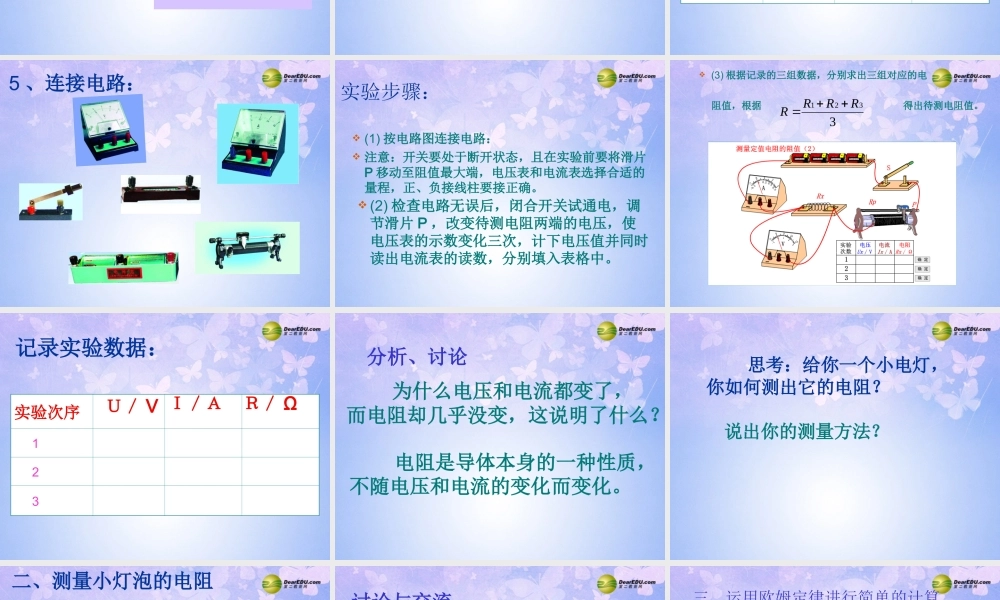

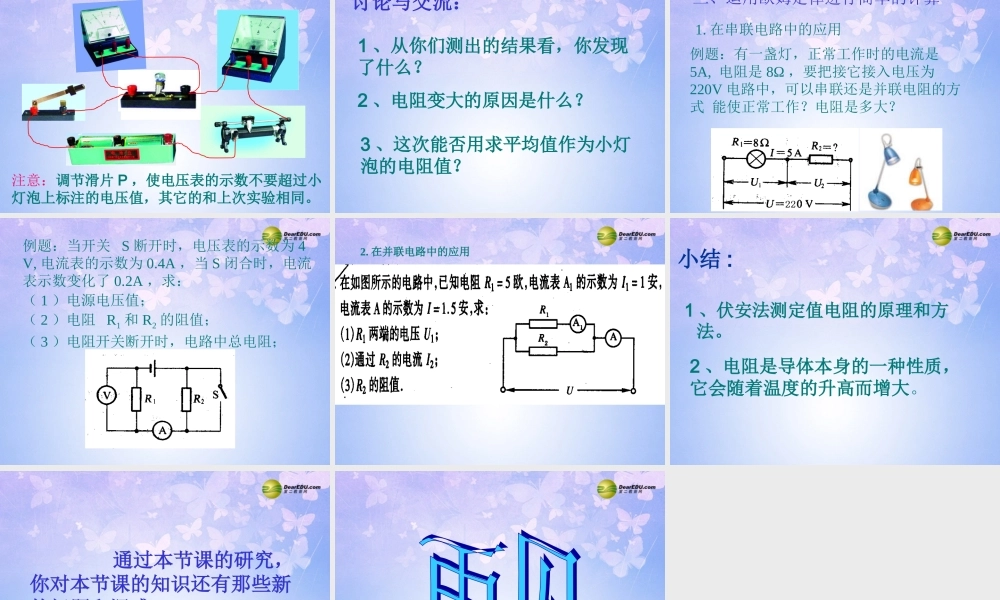

第十四章 欧姆定律欧姆定律1. 内容：导体中的电流与导体两端的电压成正比，与导体的电阻成反比。这个规律叫欧姆定律。2. 公式：IRU＝R（ Ω ）单位：I （ A ）U （ V ）3. 计算：如果一段导体两端的电压是 3V,通过这段导体的电流是 0.5A, 那么你能知道这段导体的电阻是多少？ 问题：一个阻值不清的电阻，谁有办法测出它的阻值？一、运用欧姆定律测量电阻1 、实验原理：根据欧姆定律的变形公式 ， 测出待测电阻的电压和通过的电流，就可以求出导体的电阻。 IUR 分析、比较下列电路图：2 、设计电路图3 、实验器材： 电源、开关、电流表、电压表、滑动变阻器、待测电阻、导线若干等。4 、设计表格（填入需要测量和计算的有关项目）实验次序 1 2 3Ｕ／ V Ｉ／ＡＲ／ Ω5 、连接电路：实验步骤： (1) 按电路图连接电路： 注意：开关要处于断开状态，且在实验前要将滑片P 移动至阻值最大端，电压表和电流表选择合适的量程，正、负接线柱要接正确。 (2) 检查电路无误后，闭合开关试通电，调节滑片 P ，改变待测电阻两端的电压，使电压表的示数变化三次，计下电压值并同时读出电流表的读数，分别填入表格中。 (3) 根据记录的三组数据，分别求出三组对应的电 阻值，根据 得出待测电阻值。 3321RRRR记录实验数据：实验次序 1 2 3Ｕ／ V Ｉ／ＡＲ／ Ω分析、讨论 为什么电压和电流都变了，而电阻却几乎没变，这说明了什么？ 电阻是导体本身的一种性质，不随电压和电流的变化而变化。 思考：给你一个小电灯，你如何测出它的电阻？说出你的测量方法？二、测量小灯泡的电阻注意：调节滑片 P ，使电压表的示数不要超过小灯泡上标注的电压值，其它的和上次实验相同。讨论与交流：1 、从你们测出的结果看，你发现了什么？2 、电阻变大的原因是什么？3 、这次能否用求平均值作为小灯泡的电阻值？三、运用欧姆定律进行简单的计算1. 在串联电路中的应用例题：有一盏灯，正常工作时的电流是5A, 电阻是 8Ω ，要把接它接入电压为220V 电路中，可以串联还是并联电阻的方式 能使正常工作？电阻是多大？例题：当开关 S 断开时，电压表的示数为 4 V, 电流表的示数为 0.4A ，当 S 闭合时，电流表示数变化了 0.2A ，求：（ 1 ）电源电压值；（ 2 ）电阻 R1 和 R2 的阻值；（ 3 ）电阻开关断开时，电路中总电阻；2. 在并联电路中的应用小结 :1 、伏安法测定值电阻的原理和方法。2 、电阻是导体本身的一种性质，它会随着温度的升高而增大。 通过本节课的研究，你对本节课的知识还有那些新的问题和疑惑？
