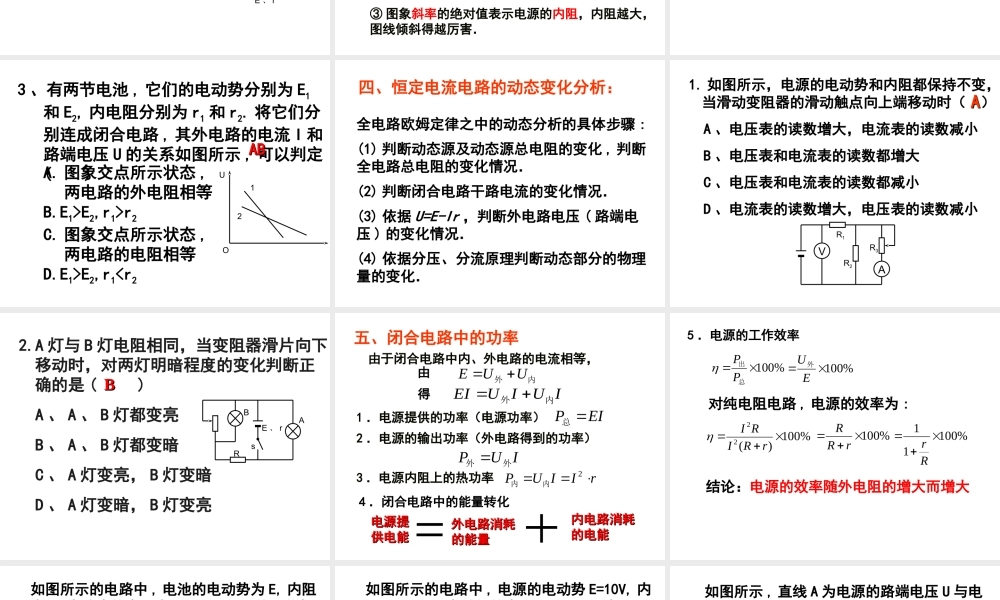

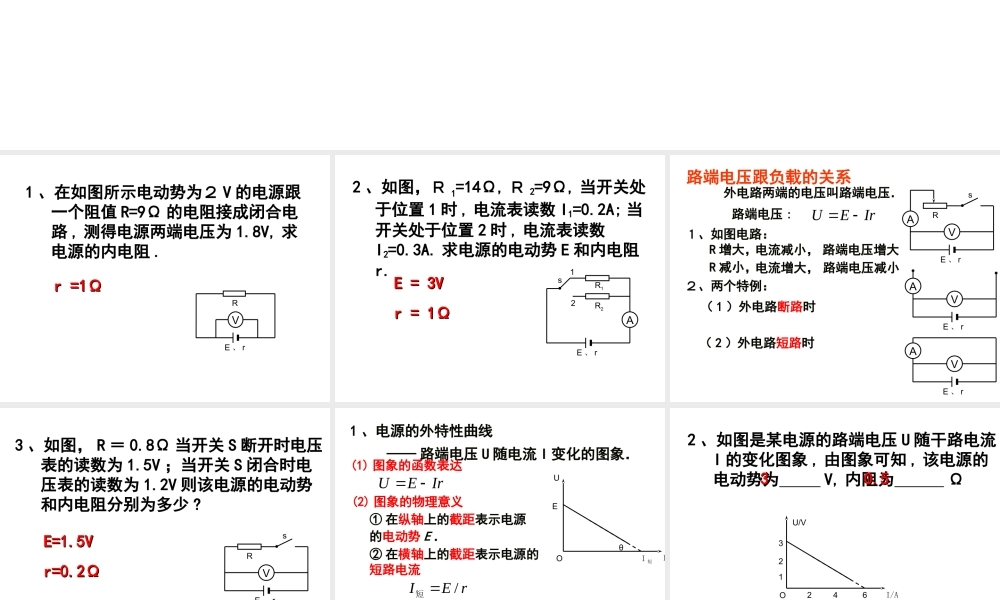

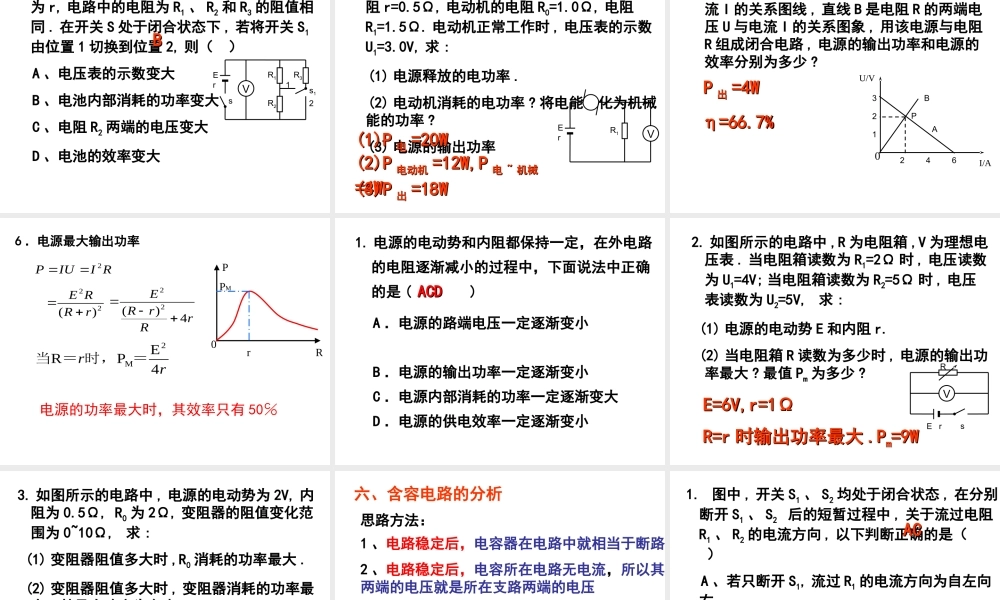

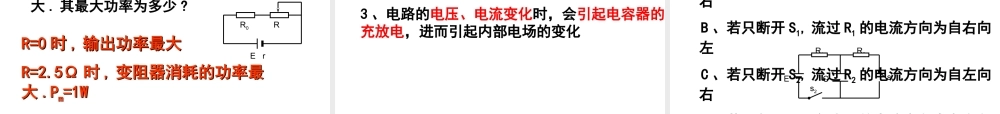

第二章 恒定电流第七节 闭合电路欧姆定律 （第 2 课时） 1 、在如图所示电动势为２ V 的电源跟一个阻值 R=9Ω 的电阻接成闭合电路 , 测得电源两端电压为 1.8V, 求电源的内电阻 .r =1r =1ΩΩE 、 rRV 2 、如图，Ｒ 1=14Ω, Ｒ 2=9Ω, 当开关处于位置 1 时 , 电流表读数 I1=0.2A; 当开关处于位置 2 时 , 电流表读数I2=0.3A. 求电源的电动势 E 和内电阻r. E = 3V E = 3V r = 1Ωr = 1ΩsE 、 rR1AR212 外电路两端的电压叫路端电压．１、如图电路：R 增大，R 减小，路端电压 :IrEU路端电压跟负载的关系２、两个特例：（ 2 ）外电路短路时/00RIE rU端，，0RIE 端，，U（ 1 ）外电路断路时E 、 rsRAVE 、 rAVE 、 rAV电流减小， 路端电压增大电流增大， 路端电压减小 E=1.5VE=1.5Vr=0.2Ωr=0.2Ω3 、如图， R ＝ 0.8Ω 当开关 S 断开时电压表的读数为 1.5V ；当开关 S 闭合时电压表的读数为 1.2V 则该电源的电动势和内电阻分别为多少 ?E 、 rsRV 1 、电源的外特性曲线 —— 路端电压 U 随电流 I 变化的图象． (1) 图象的函数表达 IrEUrEI/短② 在横轴上的截距表示电源的短路电流③ 图象斜率的绝对值表示电源的内阻，内阻越大，图线倾斜得越厉害．① 在纵轴上的截距表示电源的电动势 E ． (2) 图象的物理意义UIOEI 短θ 2 、如图是某电源的路端电压 U 随干路电流I 的变化图象 , 由图象可知 , 该电源的电动势为 V, 内阻为 Ω0.50.5U/VI/AO12324633 3 、有两节电池 , 它们的电动势分别为 E1和 E2, 内电阻分别为 r1 和 r2. 将它们分别连成闭合电路 , 其外电路的电流 I 和路端电压 U 的关系如图所示 , 可以判定( )ABABUIO12A. 图象交点所示状态 , 两电路的外电阻相等B.E1>E2,r1>r2C. 图象交点所示状态 , 两电路的电阻相等D.E1>E2,r1
