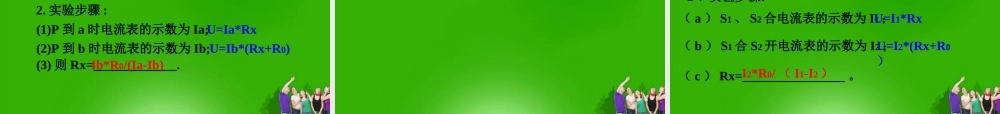

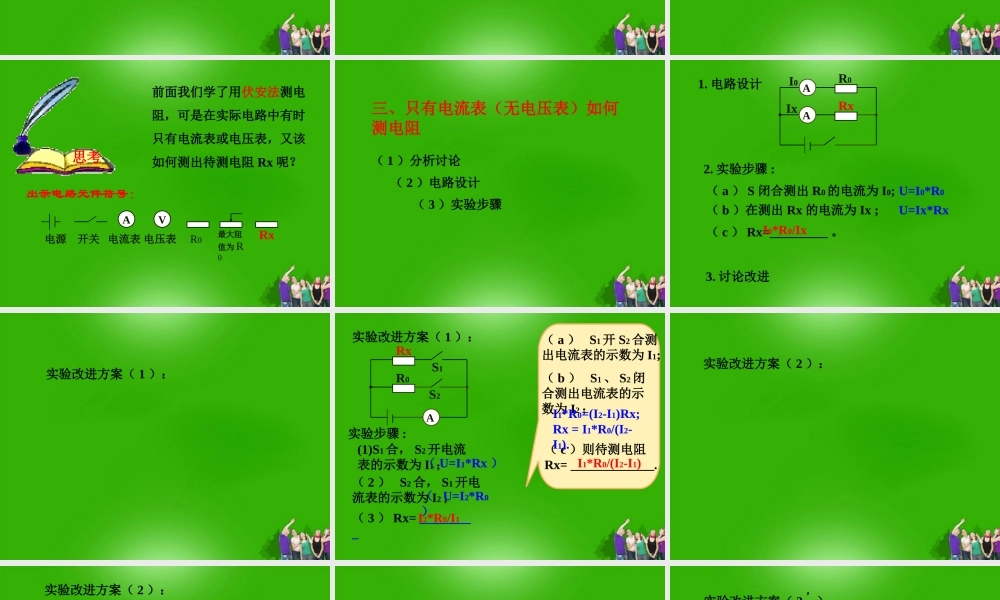

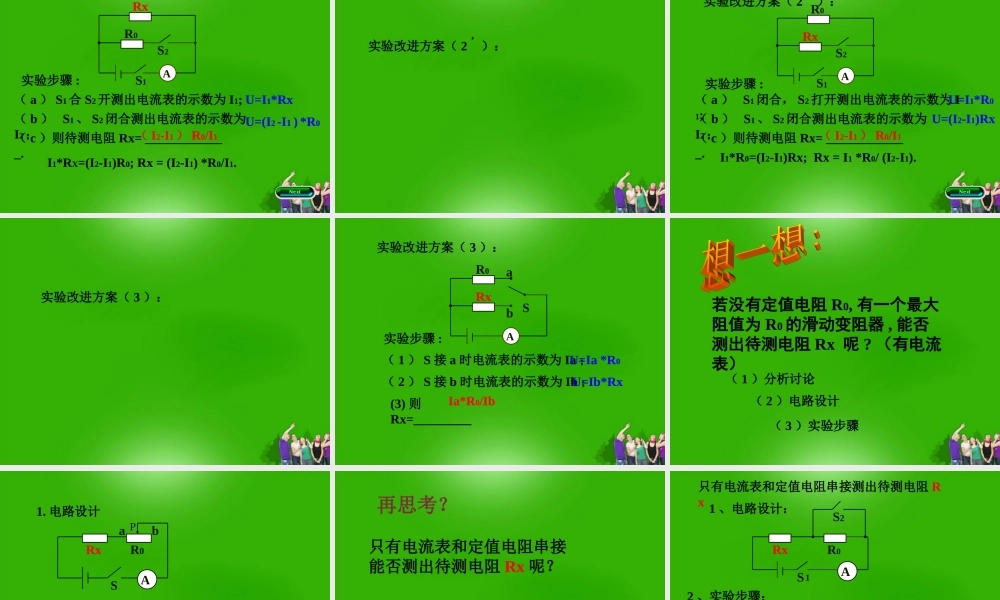

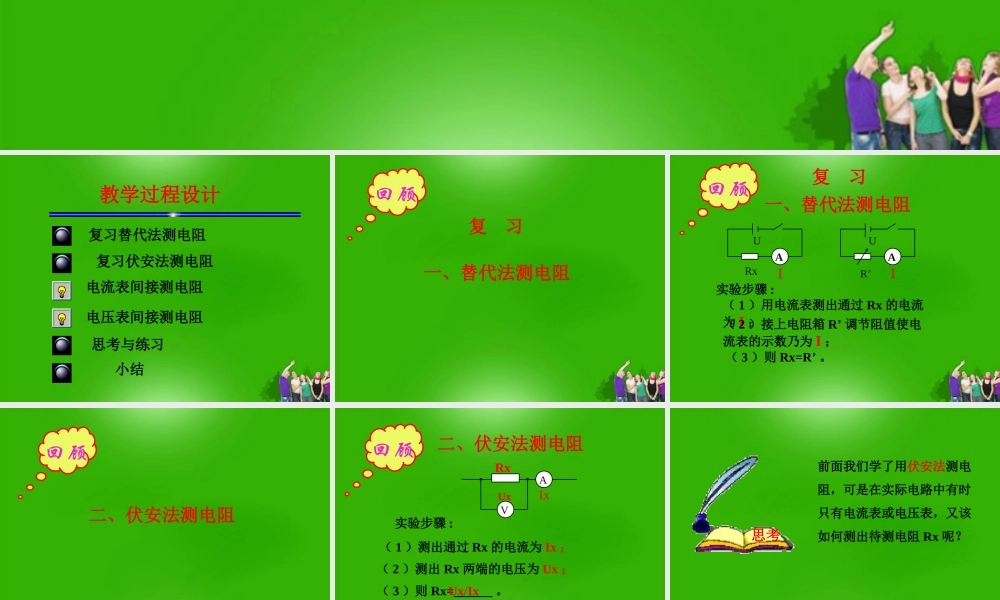

初中物理 9 年级上册第 14 章 欧姆定律间接测电阻 Rx教学过程设计电压表间接测电阻电流表间接测电阻 小结思考与练习复习替代法测电阻 复习伏安法测电阻回顾复 习一、替代法测电阻AIAIRx R’（ 1 ）用电流表测出通过 Rx 的电流为 I ；UU实验步骤 :回顾复 习一、替代法测电阻（ 2 ）接上电阻箱 R’ 调节阻值使电流表的示数乃为 I ；（ 3 ）则 Rx=R’ 。回顾二、伏安法测电阻回顾二、伏安法测电阻A VRxIxUx（ 1 ）测出通过 Rx 的电流为 Ix ；实验步骤 :（ 2 ）测出 Rx 两端的电压为 Ux ；（ 3 ）则 Rx=______ 。Ux/Ix思考前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻 Rx 呢？出示电路元件符号：AVR0Rx最大阻值为 R0电源开关 电流表 电压表思考前面我们学了用伏安法测电阻，可是在实际电路中有时只有电流表或电压表，又该如何测出待测电阻 Rx 呢？三、只有电流表（无电压表）如何测电阻（ 1 ）分析讨论（ 2 ）电路设计（ 3 ）实验步骤AR0RxI0Ix A1. 电路设计2. 实验步骤 :（ a ） S 闭合测出 R0 的电流为 I0;（ b ）在测出 Rx 的电流为 Ix ;（ c ） Rx=_________ 。3. 讨论改进U=I0*R0U=Ix*RxI0*R0/Ix实验改进方案（ 1 ）：实验改进方案（ 1 ）：R0RxAS1S2（ a ） S1 开 S2 合测出电流表的示数为 I1; （ b ） S1 、 S2 闭合测出电流表的示数为 I2 ；（ c ）则待测电阻Rx= _____________.I1*R0=(I2-I1)Rx; Rx = I1*R0/(I2-I1).I1*R0/(I2-I1)(1)S1 合， S2 开电流表的示数为 I1 ；（ U=I1*Rx ）（ 2 ） S2 合， S1 开电流表的示数为 I2 ；（ U=I2*R0 ）（ 3 ） Rx= _________I2*R0/I1实验步骤 :实验改进方案（ 2 ）：实验改进方案（ 2 ）：（ a ） S1 合 S2 开测出电流表的示数为 I1; （ b ） S1 、 S2 闭合测出电流表的示数为I2 ；（ c ）则待测电阻 Rx= _____________.I1*RX=(I2-I1)R0; Rx = (I2-I1) *R0/I1.R0RxAS1S2（ I2-I1 ） R0/I1U=I1*RxU=(I2 -I1 ) *R0实验步骤 :实验改进方案（ 2，）：实验改进方案（ 2，）：（ a ） S1 闭合， S2 打开测出电流表的示数为 I1; （ b ） S1 、 S2 闭合测出电流表的示数为I2 ；（ c ）则待测电阻 Rx= _____________.I1*R0=(I2-I1)Rx; Rx = I1 *R0/ (I2-I1).R0R...
