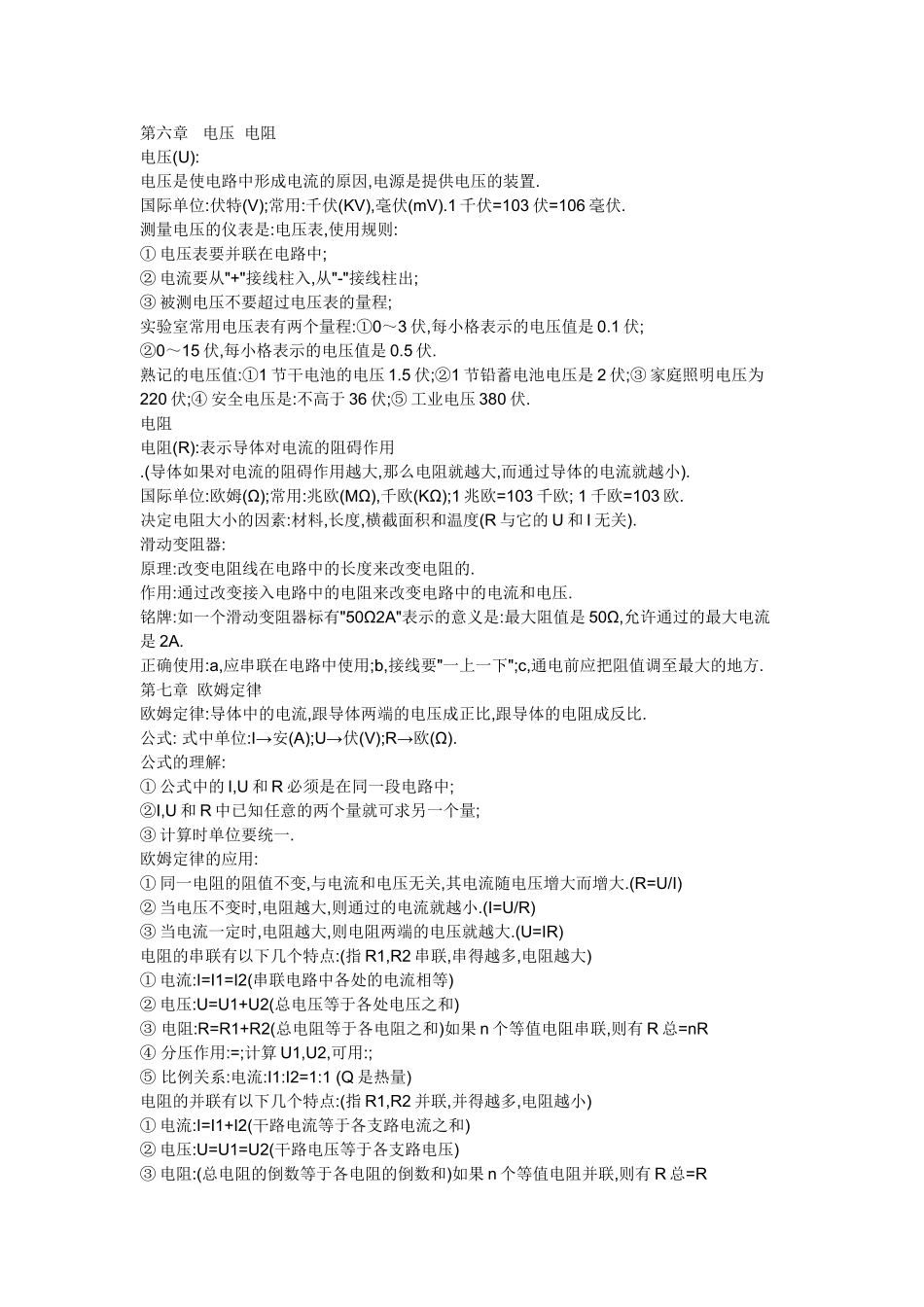

第六章 电压 电阻电压(U):电压是使电路中形成电流的原因,电源是提供电压的装置. 国际单位:伏特(V);常用:千伏(KV),毫伏(mV).1 千伏=103 伏=106 毫伏. 测量电压的仪表是:电压表,使用规则: ① 电压表要并联在电路中; ② 电流要从"+"接线柱入,从"-"接线柱出; ③ 被测电压不要超过电压表的量程; 实验室常用电压表有两个量程:①0～3 伏,每小格表示的电压值是 0.1 伏; ②0～15 伏,每小格表示的电压值是 0.5 伏. 熟记的电压值:①1 节干电池的电压 1.5 伏;②1 节铅蓄电池电压是 2 伏;③ 家庭照明电压为220 伏;④ 安全电压是:不高于 36 伏;⑤ 工业电压 380 伏. 电阻 电阻(R):表示导体对电流的阻碍作用 .(导体如果对电流的阻碍作用越大,那么电阻就越大,而通过导体的电流就越小). 国际单位:欧姆(Ω);常用:兆欧(MΩ),千欧(KΩ);1 兆欧=103 千欧; 1 千欧=103 欧. 决定电阻大小的因素:材料,长度,横截面积和温度(R 与它的 U 和 I 无关). 滑动变阻器: 原理:改变电阻线在电路中的长度来改变电阻的. 作用:通过改变接入电路中的电阻来改变电路中的电流和电压. 铭牌:如一个滑动变阻器标有"50Ω2A"表示的意义是:最大阻值是 50Ω,允许通过的最大电流是 2A. 正确使用:a,应串联在电路中使用;b,接线要"一上一下";c,通电前应把阻值调至最大的地方. 第七章 欧姆定律欧姆定律:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比. 公式: 式中单位:I→安(A);U→伏(V);R→欧(Ω). 公式的理解: ① 公式中的 I,U 和 R 必须是在同一段电路中; ②I,U 和 R 中已知任意的两个量就可求另一个量; ③ 计算时单位要统一. 欧姆定律的应用: ① 同一电阻的阻值不变,与电流和电压无关,其电流随电压增大而增大.(R=U/I) ② 当电压不变时,电阻越大,则通过的电流就越小.(I=U/R) ③ 当电流一定时,电阻越大,则电阻两端的电压就越大.(U=IR) 电阻的串联有以下几个特点:(指 R1,R2 串联,串得越多,电阻越大) ① 电流:I=I1=I2(串联电路中各处的电流相等) ② 电压:U=U1+U2(总电压等于各处电压之和) ③ 电阻:R=R1+R2(总电阻等于各电阻之和)如果 n 个等值电阻串联,则有 R 总=nR ④ 分压作用:=;计算 U1,U2,可用:; ⑤ 比例关系:电流:I1:I2=1:1 (Q 是热量) 电阻的并联有以下几个特点:(指 R1,R2 并联,并得越多,电阻越小) ① 电流:I=I1+I2(干路电流等于各支路电流之和) ② 电压:U=U1=U2(干路电压...
