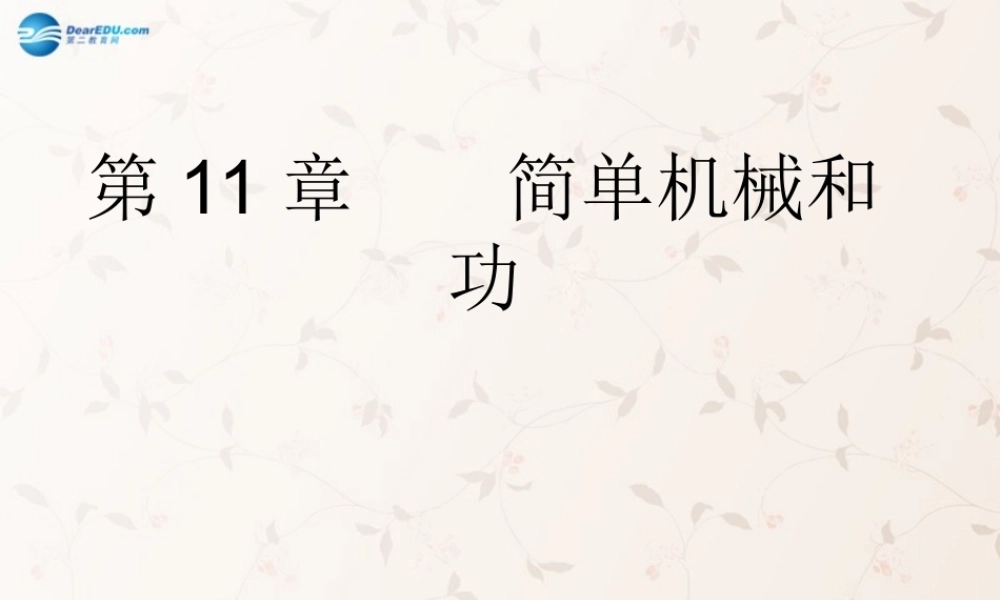

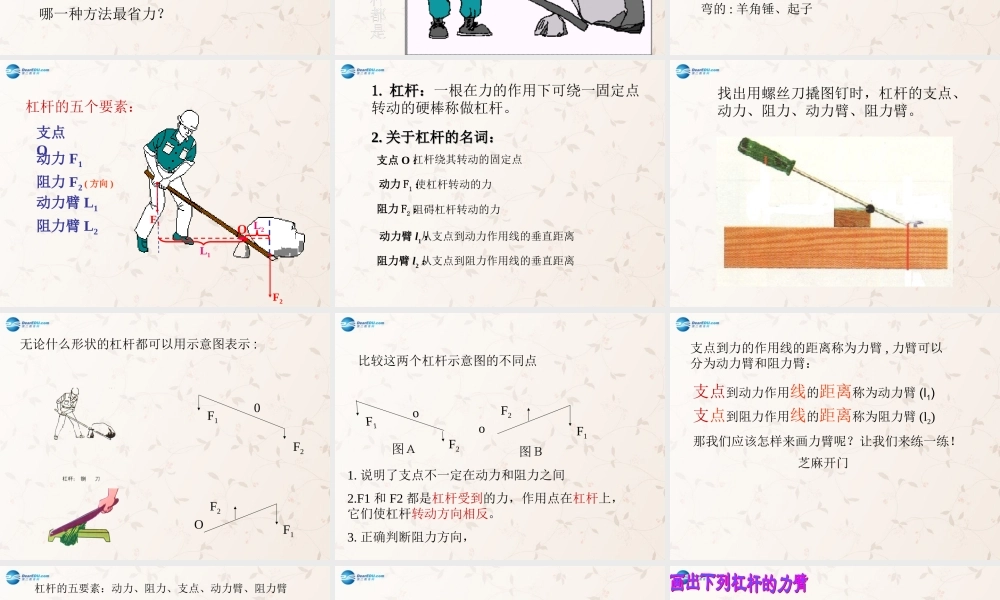

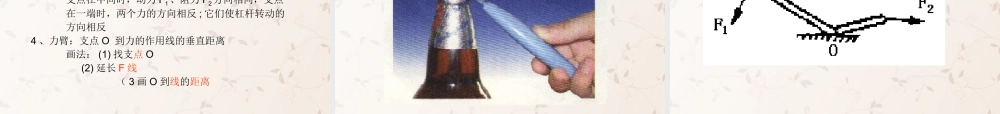

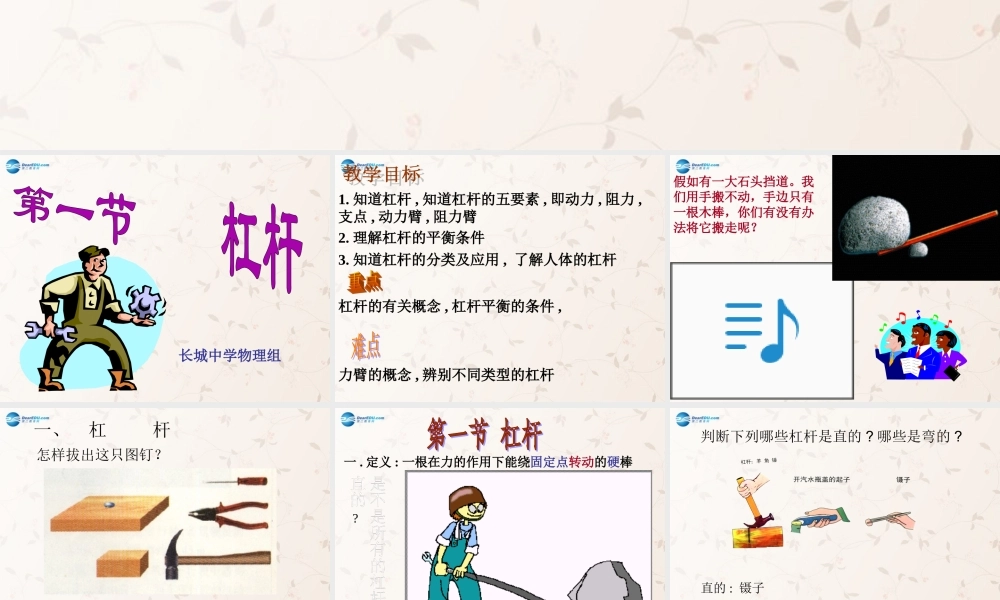

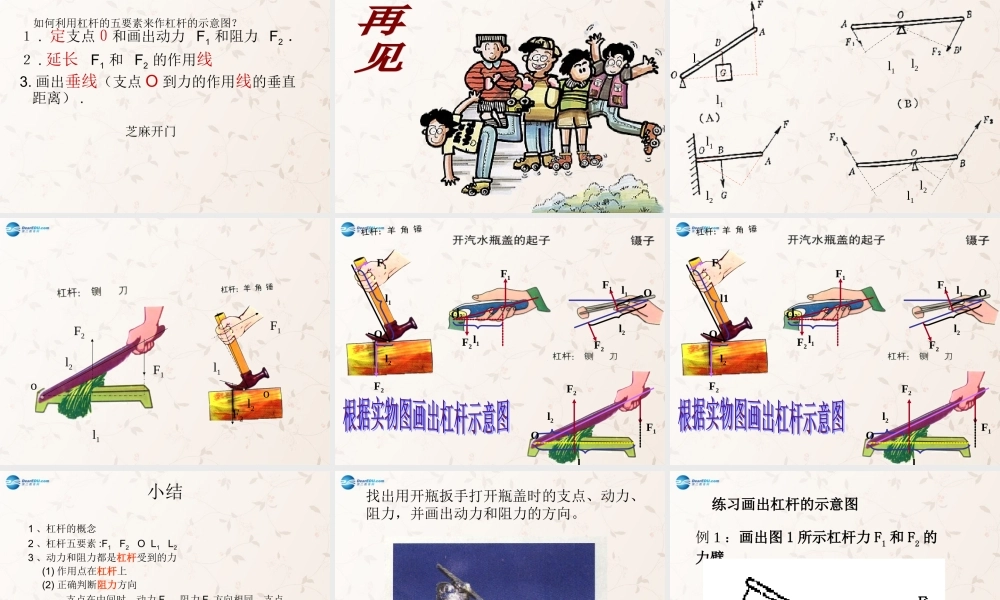

第 11 章 简单机械和功长城中学物理组1. 知道杠杆 , 知道杠杆的五要素 , 即动力 , 阻力 ,支点 , 动力臂 , 阻力臂2. 理解杠杆的平衡条件3. 知道杠杆的分类及应用 , 了解人体的杠杆杠杆的有关概念 , 杠杆平衡的条件 ,力臂的概念 , 辨别不同类型的杠杆假如有一大石头挡道。我们用手搬不动，手边只有一根木棒，你们有没有办法将它搬走呢？一、 杠 杆怎样拔出这只图钉？哪一种方法最省力？一 . 定义 : 一根在力的作用下能绕固定点转动的硬棒是不是所有的杠杆都是是不是所有的杠杆都是直的直的?判断下列哪些杠杆是直的 ? 哪些是弯的 ?直的 : 镊子弯的 : 羊角锤、起子杠杆的五个要素：支点O动力 F1阻力 F2 ( 方向 )动力臂 L1阻力臂 L2F1F2OL1L21.1. 杠杆：杠杆：一根在力的作用下可绕一固定点转动的硬棒称做杠杆。2.2. 关于杠杆的名词：关于杠杆的名词： 支点 O ：杠杆绕其转动的固定点 动力 F1 ： 使杠杆转动的力阻力 F2 ： 阻碍杠杆转动的力 动力臂 l1 ： 从支点到动力作用线的垂直距离 阻力臂 l2 ： 从支点到阻力作用线的垂直距离 找出用螺丝刀撬图钉时，杠杆的支点、动力、阻力、动力臂、阻力臂。无论什么形状的杠杆都可以用示意图表示 :0F1F2F1F2O比较这两个杠杆示意图的不同点oF1图ＡF1F2图Ｂ1. 说明了支点不一定在动力和阻力之间2.F1 和 F2 都是杠杆受到的力，作用点在杠杆上，它们使杠杆转动方向相反。3. 正确判断阻力方向，F2o支点到动力作用线的距离称为动力臂 (l1)支点到阻力作用线的距离称为阻力臂 (l2)支点到力的作用线的距离称为力臂 , 力臂可以分为动力臂和阻力臂：那我们应该怎样来画力臂呢？让我们来练一练！芝麻开门杠杆的五要素：动力、阻力、支点、动力臂、阻力臂１ . 定支点０和画出动力 F1 和阻力 F2 ．２ . 延长 F1 和 F2 的作用线3. 画出垂线（支点 O 到力的作用线的垂直距离） .如何利用杠杆的五要素来作杠杆的示意图？芝麻开门l1l2l1l1l2l2l1l2oF1F2l1l2oF1F2l1l2l2OF1F2l2l1l1l2F1F2OOF2F1l1l1F2l2OF1l2OF1F2l2l1l1l2F1F2OOF2F1l1l1F2l2OF1小结1 、杠杆的概念2 、杠杆五要素 :F1 F2 O L1 L23 、动力和阻力都是杠杆受到的力 (1) 作用点在杠杆上 (2) 正确判断阻力方向 支点在中间时，动力 F1、阻力 F2方向相同，支点 在一端时，两个力的方向相反 ; 它们使杠杆转动的 方向相反 4 、力臂：支点 O 到力的作用...
