《14.2-探究欧姆定律》课件5VIP免费

《14.2-探究欧姆定律》课件5《14.2-探究欧姆定律》课件5《14.2-探究欧姆定律》课件5

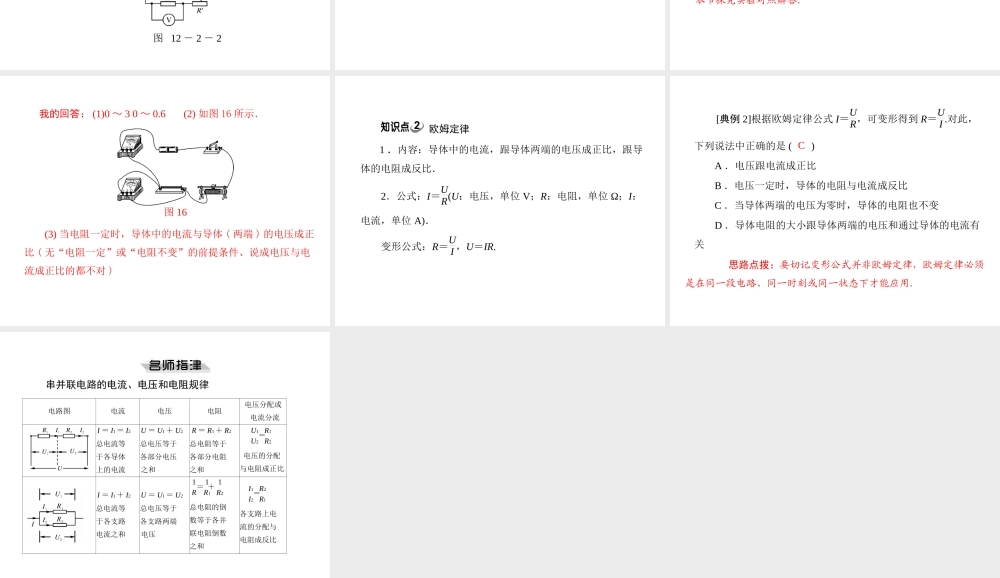

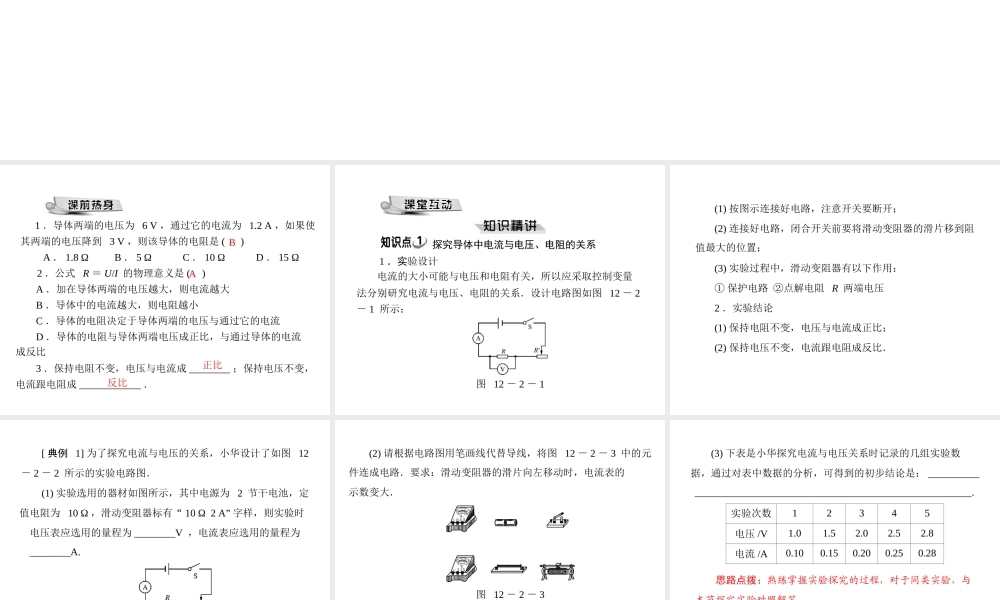

探究欧姆定律1 .导体两端的电压为 6 V ,通过它的电流为 1.2 A ,如果使其两端的电压降到 3 V ,则该导体的电阻是 ()A . 1.8 ΩB . 5 ΩC . 10 ΩD . 15 Ω2 .公式 R = U/I 的物理意义是 ()A .加在导体两端的电压越大,则电流越大B .导体中的电流越大,则电阻越小C .导体的电阻决定于导体两端的电压与通过它的电流D .导体的电阻与导体两端电压成正比,与通过导体的电流成反比3 .保持电阻不变,电压与电流成 ________ ;保持电压不变,电流跟电阻成 ____________ .BA正比反比探究导体中电流与电压、电阻的关系1 .实验设计电流的大小可能与电压和电阻有关,所以应采取控制变量法分别研究电流与电压、电阻的关系.设计电路图如图 12 - 2- 1 所示:图 12 - 2 - 1(1) 按图示连接好电路,注意开关要断开;(2) 连接好电路,闭合开关前要将滑动变阻器的滑片移到阻值最大的位置;(3) 实验过程中,滑动变阻器有以下作用:① 保护电路 ②点解电阻 R 两端电压2 .实验结论(1) 保持电阻不变,电压与电流成正比;(2) 保持电压不变,电流跟电阻成反比.[ 典例 1] 为了探究电流与电压的关系,小华设计了如图 12- 2 - 2 所示的实验电路图.(1) 实验选用的器材如图所示,其中电源为 2 节干电池,定值电阻为 10 Ω ,滑动变阻器标有“ 10 Ω 2 A” 字样,则实验时电压表应选用的量程为 ________V ,电流表应选用的量程为________A.图 12 - 2 - 2(2) 请根据电路图用笔画线代替导线,将图 12 - 2 - 3 中的元件连成电路.要求:滑动变阻器的滑片向左移动时,电流表的示数变大.图 12 - 2 - 3实验次数12345电压 /V1.01.52.02.52.8电流 /A0.100.150.200.250.28(3) 下表是小华探究电流与电压关系时记录的几组实验数据,通过对表中数据的分析,可得到的初步结论是: ________________________________________________________________.思路点拨:熟练掌握实验探究的过程,对于同类实验,与本节探究实验对照解答.我的回答: (1)0 ~ 3 0 ~ 0.6 (2) 如图 16 所示. 图 16 (3) 当电阻一定时,导体中的电流与导体 ( 两端 ) 的电压成正比 ( 无“电阻一定”或“电阻不变”的前提条件、说成电压与电流成正比的都不对 )欧姆定律1 .内容:导体中的电流,跟导体两端的电压成正比,跟导体的电阻成反比.2.公式:I=UR(U:...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

《14.2-探究欧姆定律》课件5
