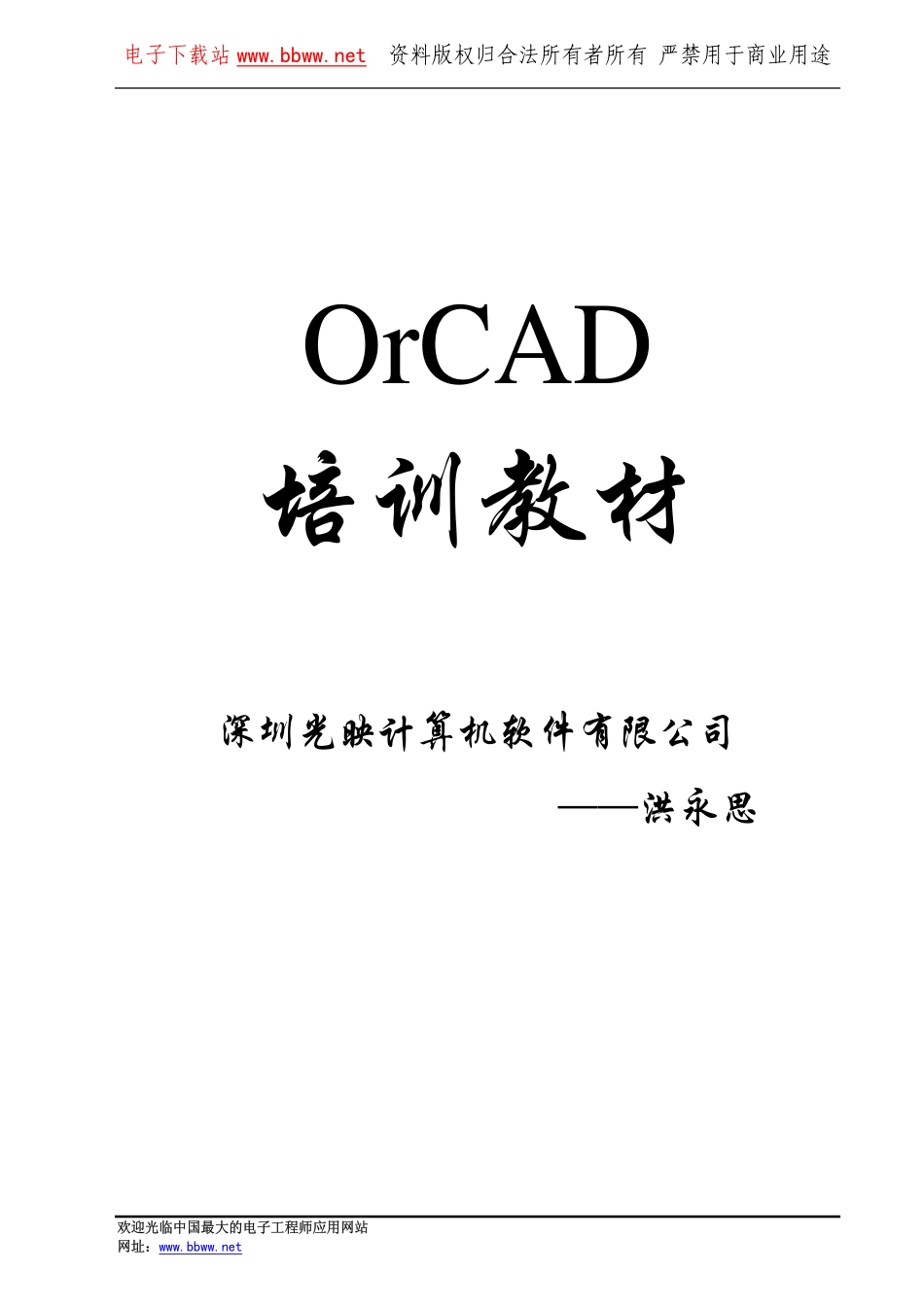

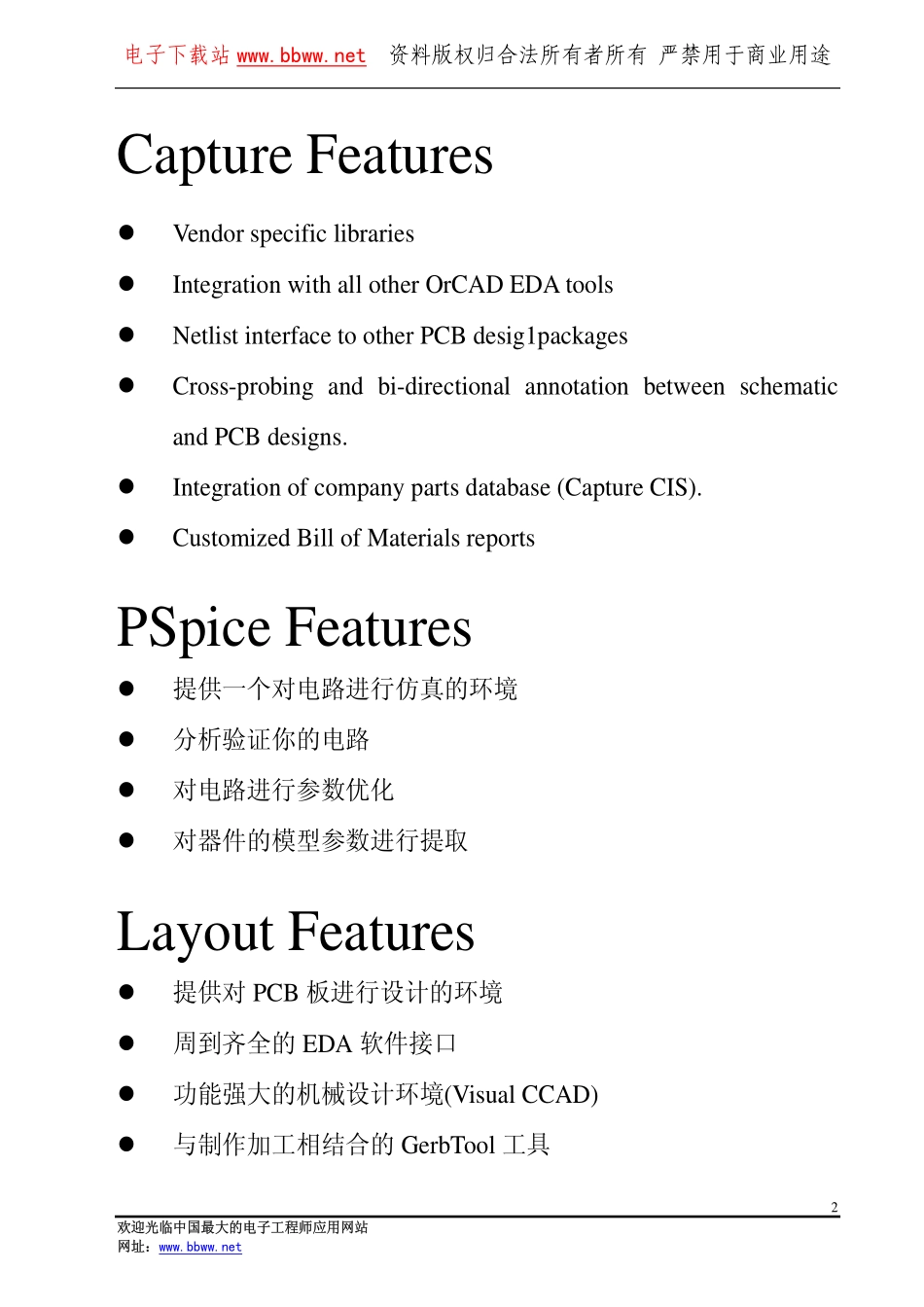

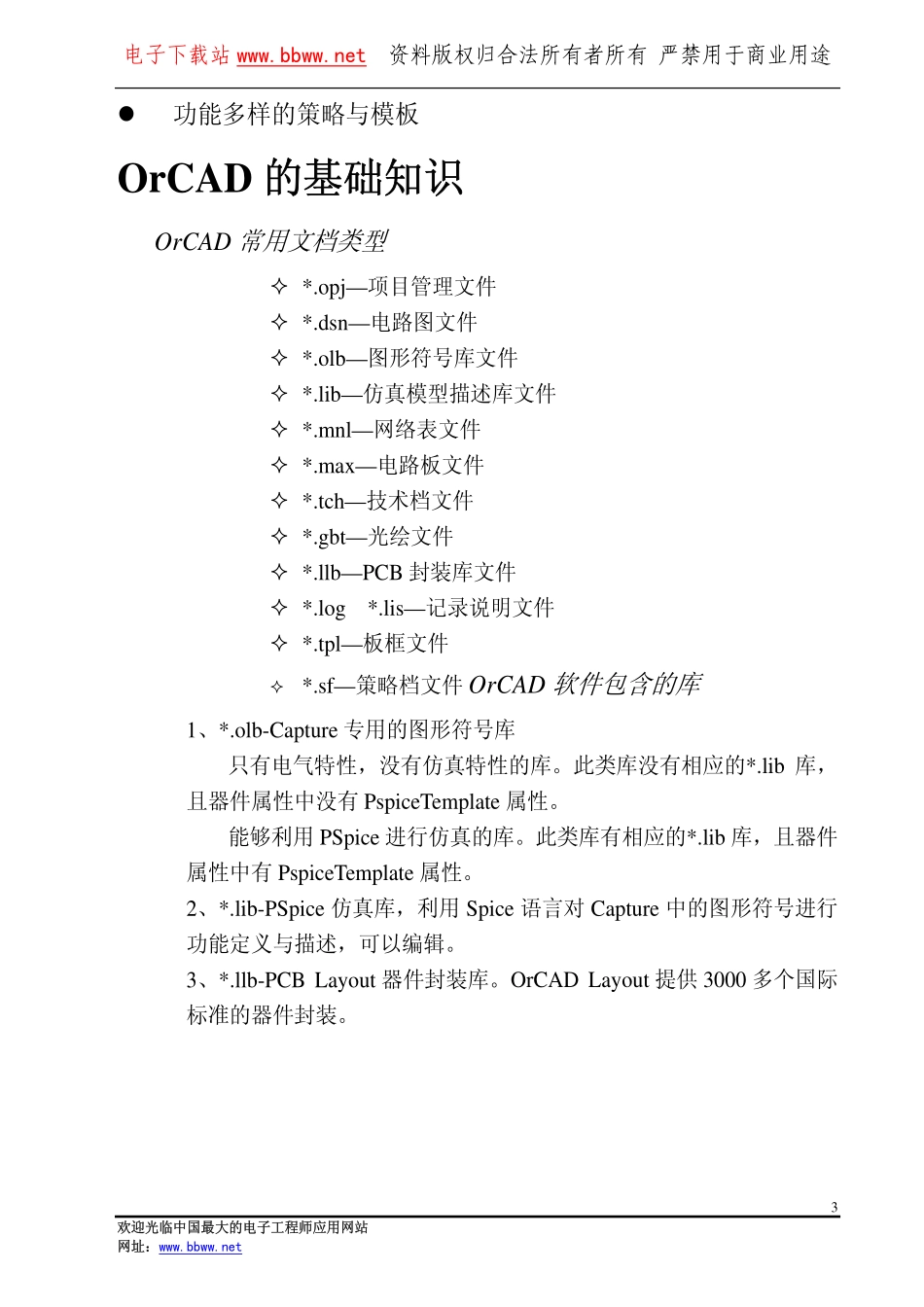

电子下载站 www.bbww.net 资料版权归合法所有者所有 严禁用于商业用途 欢迎光临中国最大的电子工程师应用网站 网址：www.bbww.net OrCAD 培训教材 深圳光映计算机软件有限公司 ——洪永思 电子下载站 www.bbww.net 资料版权归合法所有者所有 严禁用于商业用途 欢迎光临中国最大的电子工程师应用网站 网址：www.bbww.net 2 Capture Features � Vendor specific libraries � Integration with all other OrCAD EDA tools � Netlist interface to other PCB desig1packages � Cross-probing and bi-directional annotation between schematic and PCB designs. � Integration of company parts database (Capture CIS). � Customized Bill of Materials reports PSpice Features � 提供一个对电路进行仿真的环境 � 分析验证你的电路 � 对电路进行参数优化 � 对器件的模型参数进行提取 Layout Features � 提供对 PCB 板进行设计的环境 � 周到齐全的 EDA 软件接口 � 功能强大的机械设计环境(Visual CCAD) � 与制作加工相结合的 GerbTool 工具 电子下载站 www.bbww.net 资料版权归合法所有者所有 严禁用于商业用途 欢迎光临中国最大的电子工程师应用网站 网址：www.bbww.net 3� 功能多样的策略与模板 OrCAD 的基础知识 OrCAD 常用文档类型 � *.opj—项目管理文件 � *.dsn—电路图文件 � *.olb—图形符号库文件 � *.lib—仿真模型描述库文件 � *.mnl—网络表文件 � *.max—电路板文件 � *.tch—技术档文件 � *.gbt—光绘文件 � *.llb—PCB 封装库文件 � *.log *.lis—记录说明文件 � *.tpl—板框文件 � *.sf—策略档文件 OrCAD 软件包含的库 1、*.olb-Capture 专用的图形符号库 只有电气特性，没有仿真特性的库。此类库没有相应的*.lib 库，且器件属性中没有 PspiceTemplate 属性。 能够利用 PSpice 进行仿真的库。此类库有相应的*.lib 库，且器件属性中有 PspiceTemplate 属性。 2、*.lib-PSpice 仿真库，利用 Spice 语言对 Capture 中的图形符号进行功能定义与描述，可以编辑。 3、*.llb-PCB Layout 器件封装库。OrCAD Layout 提供 3000 多个国际标准的器件封装。 电子下载站 www.bbww.net 资料版权归合法所有者所有 严禁用于商业用途 欢迎光临中国最大的...
