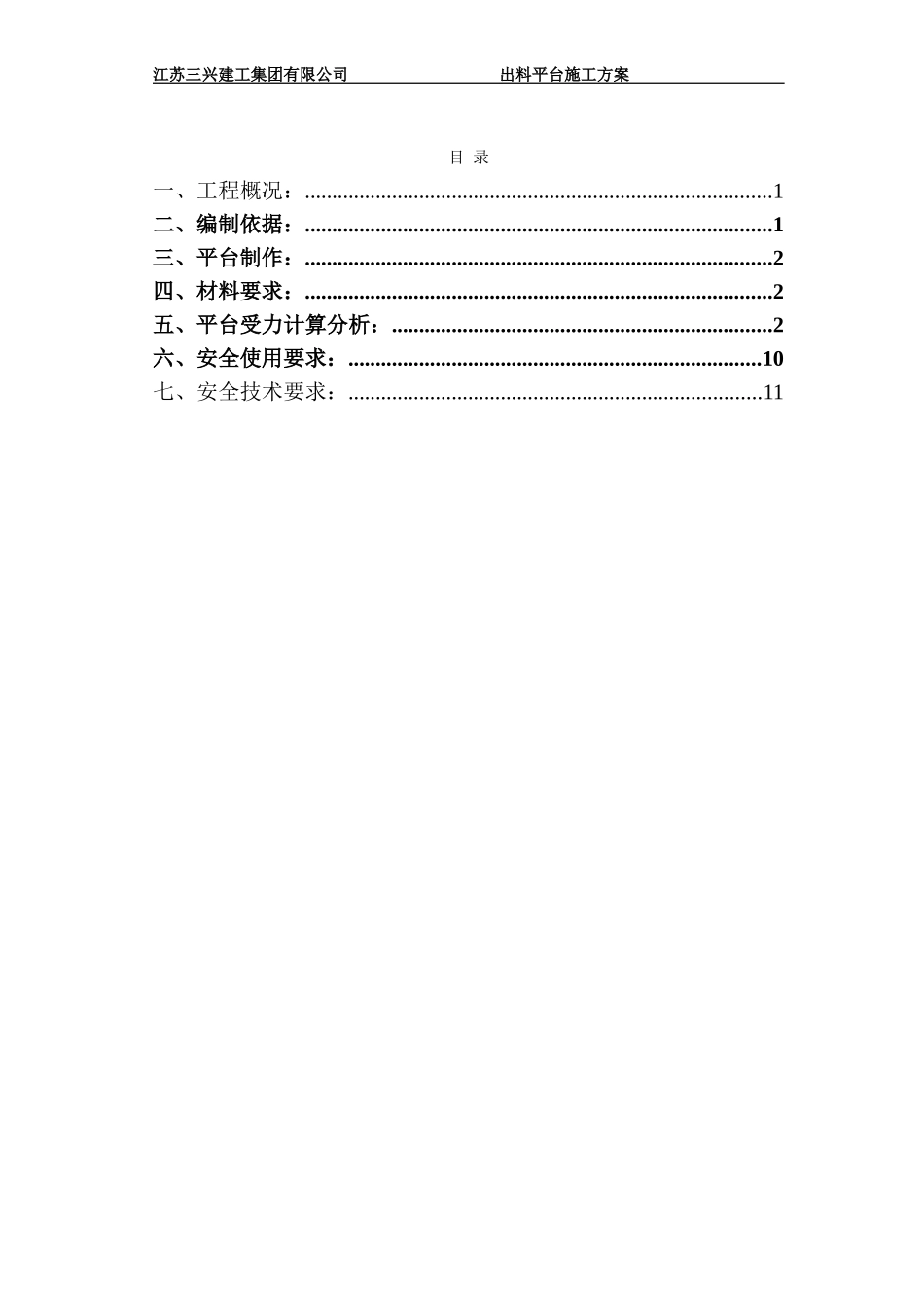

五甲万京（赤峰）信息科技产业园项目11#～18#楼及B1地下车库工程出料平台施工方案江苏三兴建工集团有限公司五甲万京（赤峰）项目部2013年3月01江苏三兴建工集团有限公司出料平台施工方案目录一、工程概况：......................................................................................1二、编制依据：......................................................................................1三、平台制作：......................................................................................2四、材料要求：......................................................................................2五、平台受力计算分析：......................................................................2六、安全使用要求：............................................................................10七、安全技术要求：............................................................................11江苏三兴建工集团有限公司出料平台施工方案一、工程概况：1.基本情况序号项目内容1工程名称五甲万京（赤峰）信息科技产业园项目2工程地址内蒙古自治区赤峰市松山区五三镇，306国道西侧3建设单位赤峰五甲万京置业有限公司4勘察单位内蒙古万和工程勘察有限责任公司5设计单位北京世纪安泰建筑工程设计有限公司6监理单位内蒙古金鹏建设监理有限公司7施工单位江苏三兴建工集团有限公司8质量标准合格9开工时间2013年3月15日10竣工时间2014年11月30日本标段工程建筑面积约为14.5万平方米；地下车库面积约为2.8万平方米。结构形式为钢筋砼剪力墙结构，共8栋，14#、17#、18#楼为18层，高度为89.54m；11#、12#、13#、15#、16#楼为20层，为99.3m。主楼东西向长47.2m，南北向长14.7m，标准层层高4.88m，在主体结构施工阶段，为把下层拆除下来的顶板模板、方木及碗扣架等周转材料吊运至作业面上，每栋楼需设置出料平台2个，放置位置为南侧A轴线阳台。使用时间为2层以上的结构施工全过程。二、编制依据：1．根据本工程施工图纸2．《建筑施工高处作业安全技术规范》JGJ80-913．《钢结构工程施工质量验收规范》GB50205-20014．《建筑钢结构焊接与验收规程、条文说明》JGJ81-915．《高层民用建筑钢结构技术规程》JGJ99-98三、平台制作：出料平台采用梁板式结构。２根主梁采用热轧普通槽钢[18a，6m×2根，其上@1000焊接次梁，方法见图，焊缝满焊。4根次梁采用热轧轻型槽钢[14a，2.5m×4根满铺脚手板，多层板满铺定牢。1.5m高护栏，内侧使用多层板封闭。工字钢外端焊φ20吊环，焊缝长度120mm，高度8mm，双面焊。拉绳采用6×19，φ21.5钢丝绳，2根1江苏三兴建工集团有限公司出料平台施工方案受力，2根吊装及保险用，平台面积2.5m×4.2m=10.5m2，允许施工荷载1000N/m2。钢丝绳穿过两个螺栓孔环绕结构后用4个绳卡连接，钢丝绳固定方法见图；平台与结构的接触部位，在平台下部位于建筑物的外侧位置焊接300长[18a槽钢限位；主梁尾部用预埋在梁上φ18吊环固定，用以防止平台移动。四、材料要求：序号材料名称规格数量计量单位备注1热轧轻型槽钢[18a6*2m无弯曲、切口等形式及质量缺陷2热轧轻型槽钢[14a2.5*4m4脚手板50*25011m2平直无折痕与弯曲5钢管φ4840m无质量缺陷6钢丝绳21.56×19,公称抗拉强度185kg/mm235m无质量缺陷7骑马式卡子Y5-1564个8安全网密目17m2注：以上为一个出料平台所需材料。五、平台受力计算分析：计算依据：1、《建筑施工高处作业安全技术规范》JGJ80-912、《钢结构设计规范》GB50017-2003㈠、构造参数卸料平台名称1卸料平台卸料平台类型类型一：主梁垂直建筑外墙平台长度A(m)4.3平台宽度B(m)2.5卸料平台与主体结构连接方式U形钢筋主梁间距L1(m)2.5次梁间距s(m)1次梁外伸长度m(m)0内侧次梁离墙水平距离a(m)0.3外侧钢丝绳离墙水平距离a1(m)42江苏三兴建工集团有限公司出料平台施工方案外侧钢丝绳拉绳点与平台垂直距离h1(m)4.5内侧钢丝绳离墙水平距离a2(m)3.5内侧钢丝绳上部拉绳点与平台垂直距离h2(m)4.5钢丝绳夹个数4㈡、荷载参数面板自重Gk1(kN/m2)0.39次梁...
