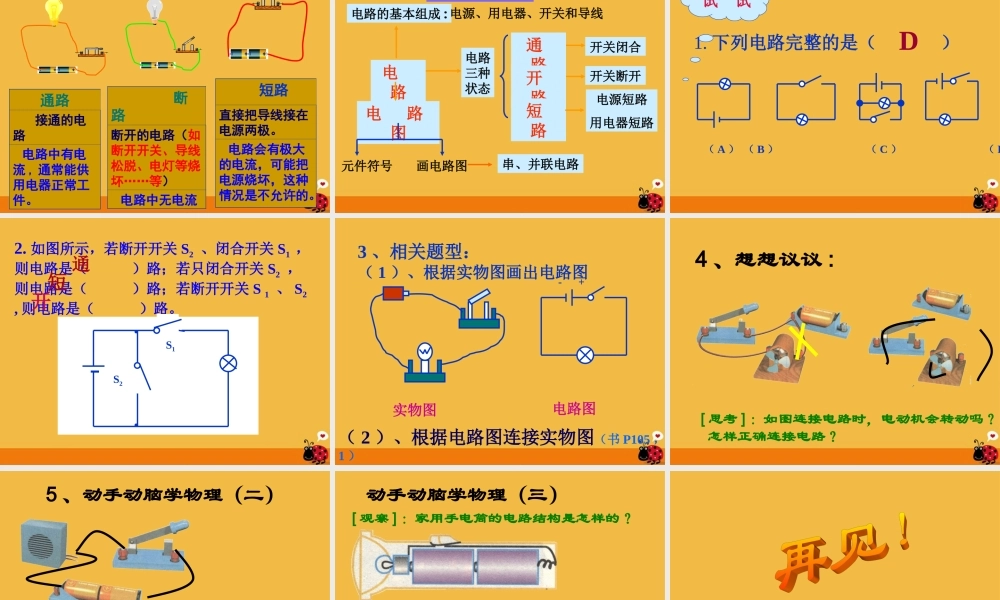

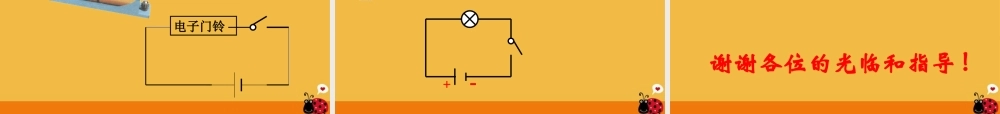

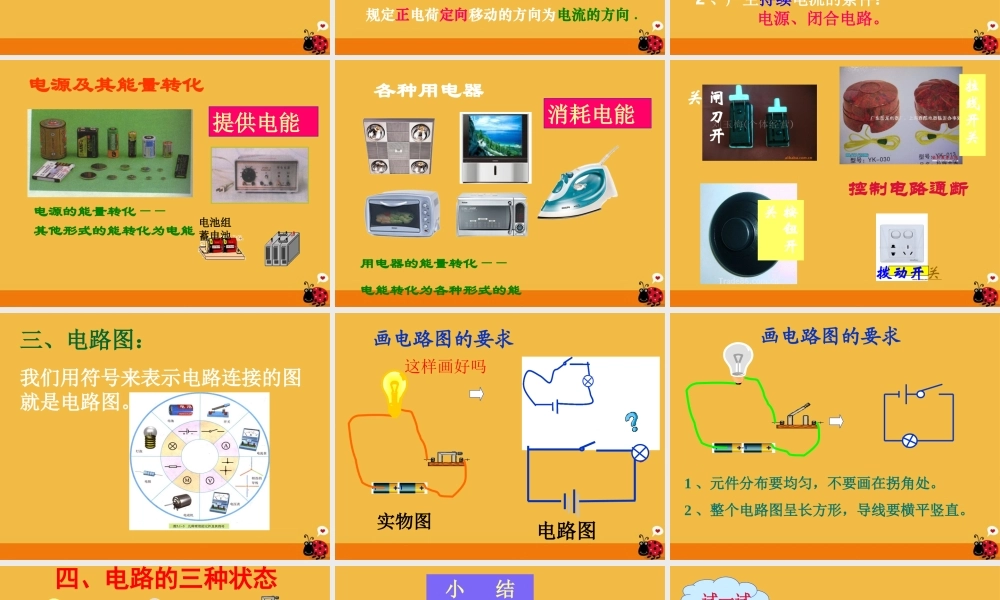

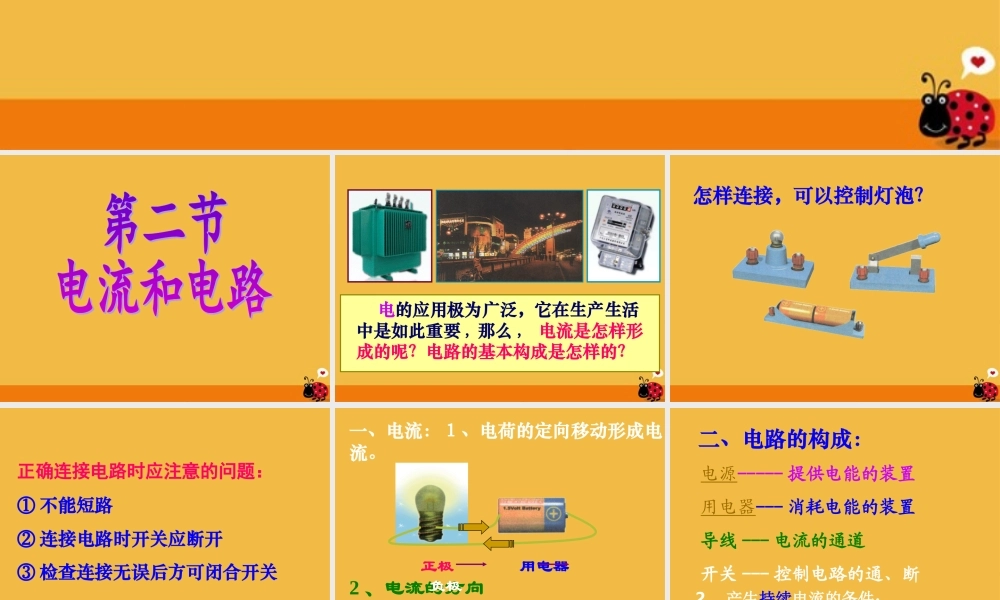

第二节 电的应用极为广泛，它在生产生活中是如此重要 , 那么 , 电流是怎样形成的呢？电路的基本构成是怎样的？怎样连接，可以控制灯泡？正确连接电路时应注意的问题：① 不能短路② 连接电路时开关应断开③ 检查连接无误后方可闭合开关2 、电流的方向规定正电荷定向移动的方向为电流的方向 .正极 用电器 负极一、电流： 1 、电荷的定向移动形成电流。二、电路的构成：电源----- 提供电能的装置用电器--- 消耗电能的装置导线 --- 电流的通道开关 --- 控制电路的通、断2 、产生持续电流的条件： 电源、闭合电路。电源及其能量转化电源的能量转化——其他形式的能转化为电能提供电能电池组 蓄电池各种用电器用电器的能量转化——电能转化为各种形式的能消耗电能闸刀开关拉线开关按钮开关拨动开关控制电路通断三、电路图：我们用符号来表示电路连接的图就是电路图。这样画好吗画电路图的要求实物图电路图1 、元件分布要均匀，不要画在拐角处。2 、整个电路图呈长方形，导线要横平竖直。画电路图的要求通路 接通的电路 电路中有电流 , 通常能供用电器正常工件。 断路断开的电路（如断开开关、导线松脱、电灯等烧坏……等） 电路中无电流 短路直接把导线接在电源两极。 电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。四、电路的三种状态小 结电 路电路的基本组成 :电路三种状态通 路开 路短 路开关闭合开关断开电 路 图元件符号画电路图串、并联电路电源、用电器、开关和导线电源短路用电器短路1. 下列电路完整的是（ ）（ A ） （ B ） （ C ） （ D ）D试一试2. 如图所示，若断开开关 S2 、闭合开关 S1 ，则电路是（ ）路；若只闭合开关 S2 ，则电路是（ ）路；若断开开关 S 1 、 S2 , 则电路是（ ）路。S1S2通短开电路图3 、相关题型：（ 1 ）、根据实物图画出电路图- +实物图（ 2 ）、根据电路图连接实物图（书 P105 ，1 ）4 、想想议议 :[ 思考 ] ：如图连接电路时，电动机会转动吗？ 怎样正确连接电路？5 、动手动脑学物理（二）电子门铃动手动脑学物理（三）[ 观察 ] ：家用手电筒的电路结构是怎样的？+ - 谢谢各位的光临和指导 !教 学 内 容电流的形成电路的组成动手动脑学物理电路图3 、画出下面左图的电路图。把电源、用电器、开关用导线连接起来 组成的电流的路径电源：用电器：导线：开关 ( 电键 ) ：电路的组成...
