九年级物理上册 22 内燃机课件1 (新版)教科版 课件VIP免费

九年级物理上册 22 内燃机课件1 (新版)教科版 课件九年级物理上册 22 内燃机课件1 (新版)教科版 课件九年级物理上册 22 内燃机课件1 (新版)教科版 课件九年级物理上册 22 内燃机课件1 (新版)教科版 课件九年级物理上册 22 内燃机课件1 (新版)教科版 课件

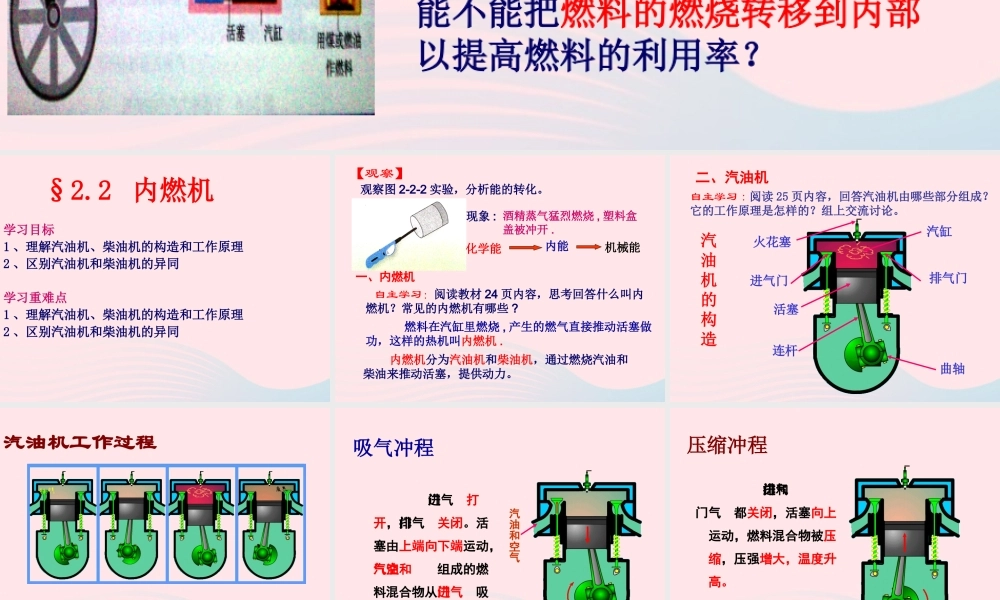

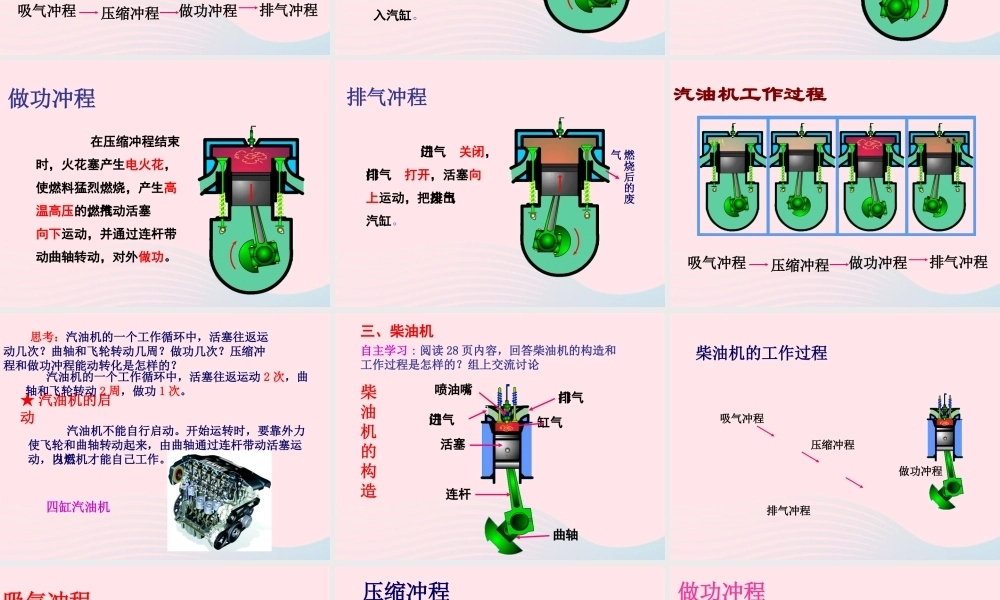

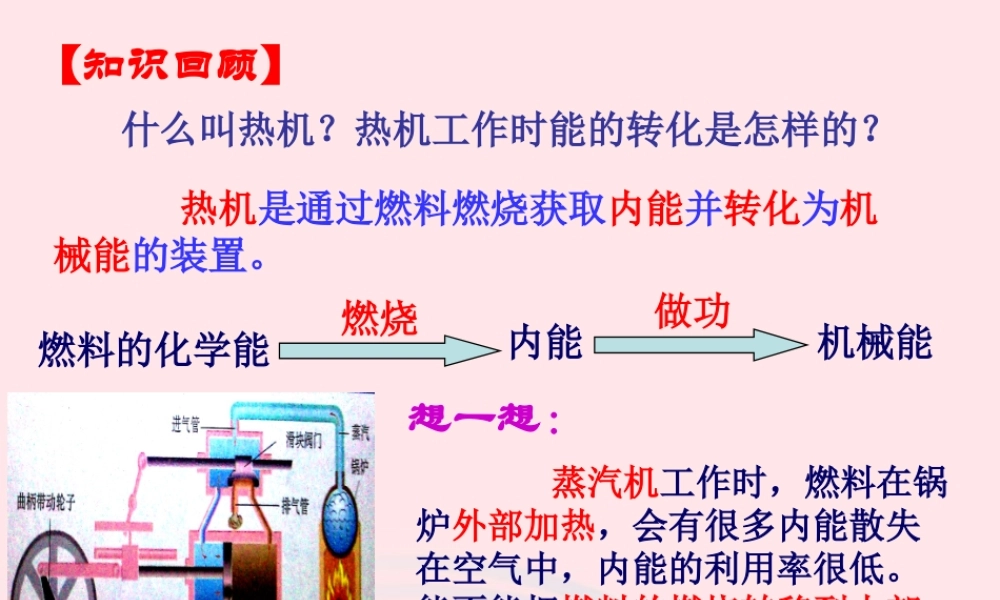

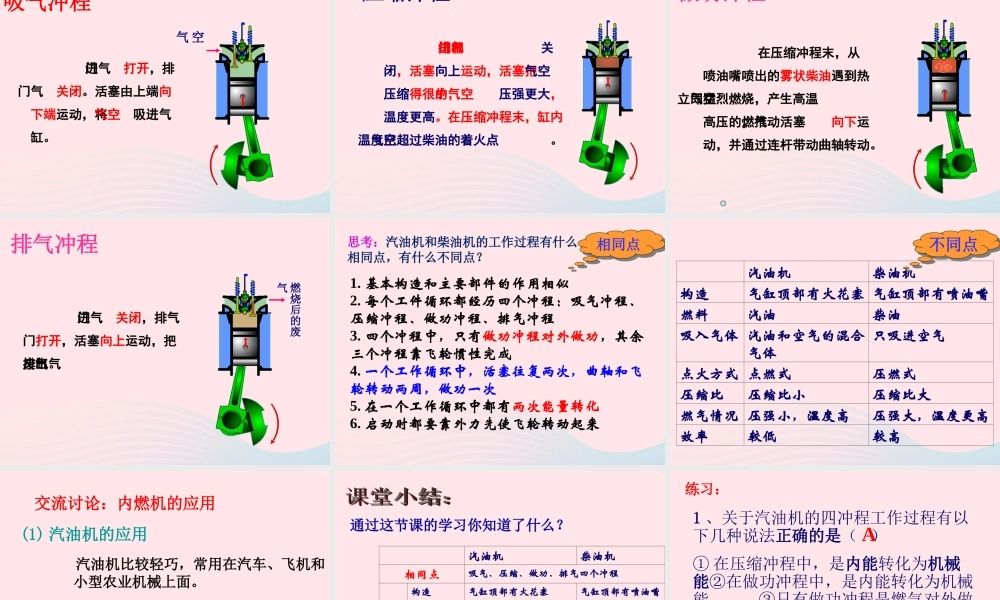

【知识回顾】 什么叫热机?热机工作时能的转化是怎样的?燃料的化学能内能机械能做功燃烧 热机是通过燃料燃烧获取内能并转化为机械能的装置。想一想: 蒸汽机工作时,燃料在锅炉外部加热,会有很多内能散失在空气中,内能的利用率很低。能不能把燃料的燃烧转移到内部以提高燃料的利用率?§2.2 内燃机学习目标1 、理解汽油机、柴油机的构造和工作原理2 、区别汽油机和柴油机的异同学习重难点1 、理解汽油机、柴油机的构造和工作原理2 、区别汽油机和柴油机的异同【观察】 内燃机分为汽油机和柴油机,通过燃烧汽油和柴油来推动活塞,提供动力。观察图 2-2-2 实验,分析能的转化。 燃料在汽缸里燃烧 , 产生的燃气直接推动活塞做功,这样的热机叫内燃机 . 自主学习:阅读教材 24 页内容,思考回答什么叫内燃机?常见的内燃机有哪些 ?化学能内能机械能现象 : 酒精蒸气猛烈燃烧 , 塑料盒盖被冲开 .一、内燃机火花塞汽缸进气门活塞连杆排气门曲轴自主学习 : 阅读 25 页内容,回答汽油机由哪些部分组成?它的工作原理是怎样的?组上交流讨论。汽油机的构造二、汽油机汽油机工作过程吸气冲程压缩冲程做功冲程排气冲程吸气冲程汽油和空气 进气门打开,排气门关闭。活塞由上端向下端运动,汽油和空气组成的燃料混合物从进气门吸入汽缸。压缩冲程 进气门和排气门都关闭,活塞向上运动,燃料混合物被压缩,压强增大,温度升高。做功冲程 在压缩冲程结束时,火花塞产生电火花,使燃料猛烈燃烧,产生高温高压的燃气,推动活塞向下运动,并通过连杆带动曲轴转动,对外做功。排气冲程燃烧后的废气 进气门关闭,排气门打开,活塞向上运动,把废气排出汽缸。汽油机工作过程吸气冲程压缩冲程做功冲程排气冲程 思考:汽油机的一个工作循环中,活塞往返运动几次?曲轴和飞轮转动几周?做功几次?压缩冲程和做功冲程能动转化是怎样的?★ 汽油机的启动 汽油机的一个工作循环中,活塞往返运动 2 次,曲轴和飞轮转动 2 周,做功 1 次。 汽油机不能自行启动。开始运转时,要靠外力使飞轮和曲轴转动起来,由曲轴通过连杆带动活塞运动,以后内燃机才能自己工作。四缸汽油机喷油嘴进气门活塞连杆排气门气缸曲轴自主学习 : 阅读 28 页内容,回答柴油机的构造和工作过程是怎样的?组上交流讨论柴油机的构造三、柴油机吸气冲程 压缩冲程 做功冲程 排气冲程柴油机的工作过程吸气冲程空气 进气门打开,排气门关闭。活塞由上端向下...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

九年级物理上册 22 内燃机课件1 (新版)教科版 课件
