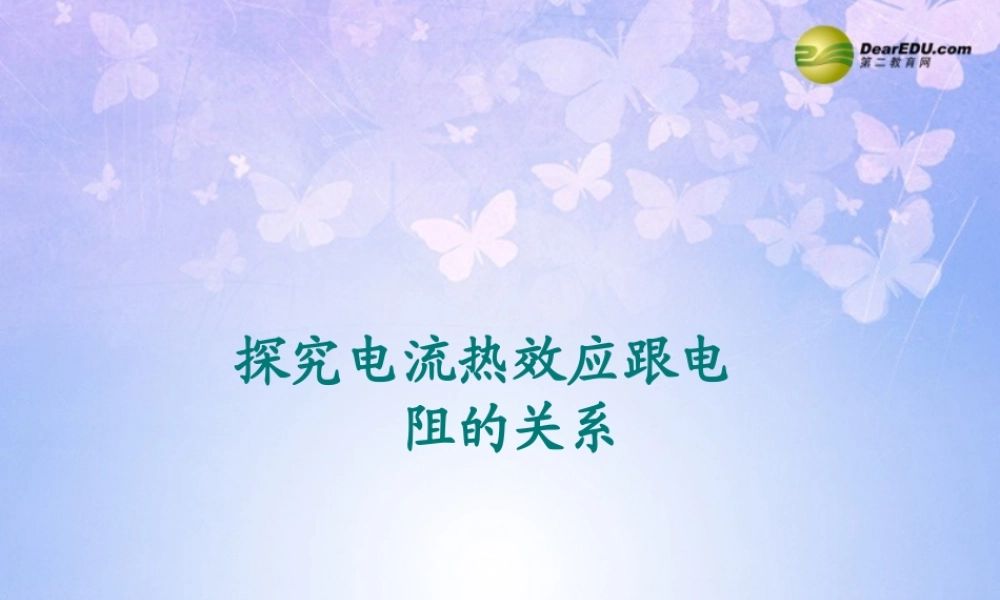

九年级物理上册 153(探究电流热效应跟电阻的关系)课件 (新版)沪粤版 课件VIP免费

探究电流热效应跟电 阻的关系（ 1 ）灯泡发光一段时间后，用手触摸灯泡有什么感觉？为什么？ （ 2 ）电风扇使用一段时间后，用手触摸电动机部分有什么感觉？为什么？答案 : 发烫。是电流的热效应。问题 灯泡接入电路中时，灯泡和电线中流过相同的电流，灯泡和电线都要发热，可是实际上灯泡热得发烫，电线的发热却觉察不出来。这是为什么？烫手不烫手为什么？着火了！为什么？ 家庭电路中使用功率过大的用电器可能引起火灾，这又是为什么？烫手不烫手家庭电路中使用功率过大的用电器可能引起火灾。灯泡接入电路中时，灯泡和电线中流过相同的电流，灯泡和电线都要发热，可是实际上灯泡热得发光，电线的发热却觉察不出来。 要解释上述两个现象，我们必须研究。 电流产生的热量与哪些因素有关。一、正比还是反比实验 电流热效应跟电阻的关系实验器材 实验目的 研究电流通过导体产生的热量跟哪些因素有关 实验原理 当电流通过电阻丝时，电流产生的热量就使瓶中的煤油温度升高、体积膨胀，瓶塞上面原来一样高的液柱就会逐渐上升。电流产生的热量越多，液面就会上升得越高。我们可以通过管中液面上升的高度比较电流产生的热量。电源、开关、烧瓶、电流表、滑动变阻器 、导管、适量煤油和足够导线两个相同的烧瓶中装满煤油分别放入电阻不同的电阻丝通电后导管中的煤油上升。在通电电流和通电时间相同的条件下，电阻越大，电流产生的热量越多。在电压和通电时间相同的条件下，电阻越大，电流产生的热量越少。12实验分析即：电流相等时，在一定时间内，导体产生的热量跟电阻成正比。即：电压相等时，在一定时间内，导体产生的热量跟电阻成反比。1. P=IU U=IR P=IU=I×IR=I2R 在电流相同的情况下，电能转化成热能时的功率跟导体的电阻成正比。 即：在电流相同时，电阻较大的导体在一定时间内产生的热较多。结论：2. P ＝ UI I ＝结论： 在电压相同的情况下，电能转化成热能时的功率跟导体的电阻成反比。 即：在电压相同时，电阻较大的导体在一定时间内产生的热量较少。 RU 2RUP=1. 内容：电流通过导体产生的热量跟电流的平方成正比，跟导体的电阻成正比，跟通电时间成正比。 2. 公式： Q= I2Rt3. 单位： I- 安， R- 欧， t- 秒， Q- 焦。注意：热量跟电流的平方成正比，若通过一个用电器的电流增加到 3 倍时，它产生的热量增大到 倍。9 英国物理学家焦耳做了大量的实验 , 于1840 年最先精确地确定电流产...
