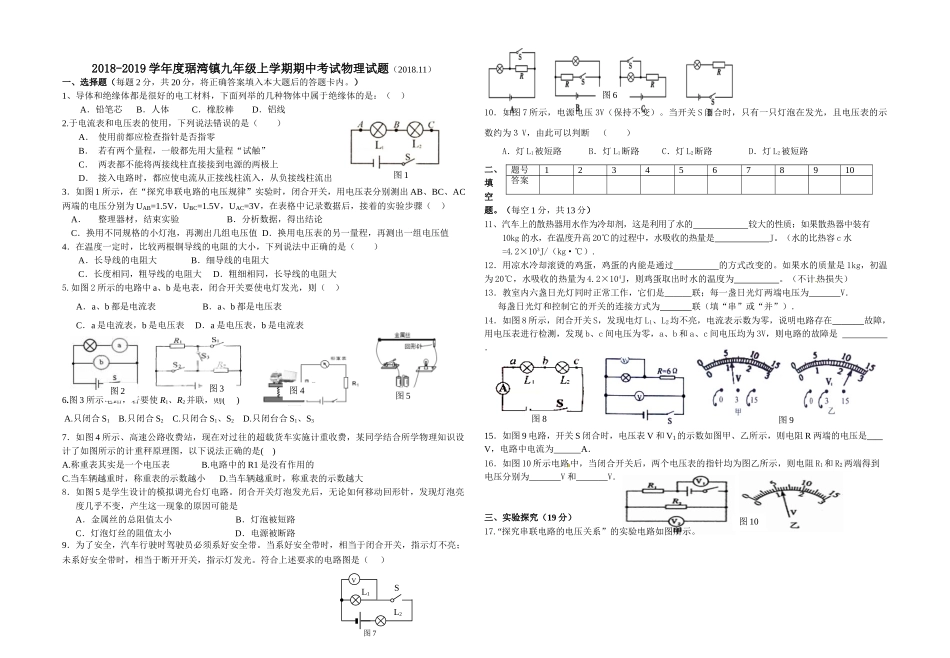

V图 7L1L2S2018-2019 学年度琚湾镇九年级上学期期中考试物理试题（2018.11）一、选择题（每题 2 分，共 20 分，将正确答案填入本大题后的答题卡内。）1、导体和绝缘体都是很好的电工材料，下面列举的几种物体中属于绝缘体的是：（ ）A．铅笔芯 B．人体 C．橡胶棒 D．铝线2.于电流表和电压表的使用，下列说法错误的是（ ） A． 使用前都应检查指针是否指零 B． 若有两个量程，一般都先用大量程“试触” C． 两表都不能将两接线柱直接接到电源的两极上 D． 接入电路时，都应使电流从正接线柱流入，从负接线柱流出3．如图 1 所示，在“探究串联电路的电压规律”实验时，闭合开关，用电压表分别测出 AB、BC、AC两端的电压分别为 UAB=1.5V，UBC=1.5V，UAC=3V，在表格中记录数据后，接着的实验步骤（ ）· A．整理器材，结束实验 B．分析数据，得出结论 C．换用不同规格的小灯泡，再测出几组电压值 D．换用电压表的另一量程，再测出一组电压值4．在温度一定时，比较两根铜导线的电阻的大小，下列说法中正确的是（ ） A．长导线的电阻大 B．细导线的电阻大 C．长度相同，粗导线的电阻大 D．粗细相同，长导线的电阻大5.如图 2 所示的电路中 a、b 是电表，闭合开关要使电灯发光，则（ ） A．a、b 都是电流表B．a、b 都是电压表 C．a 是电流表，b 是电压表 D．a 是电压表，b 是电流表6.图 3 所示电路，若要使 R1、R2并联，则( ) A.只闭合 S1 B.只闭合 S2 C.只闭合 S1、S2 D.只闭台合 S1、S37．如图 4 所示、高速公路收费站，现在对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图所示的计重秤原理图，以下说法正确的是( )A.称重表其实是一个电压表 B.电路中的 R1 是没有作用的 C.当车辆越重时，称重表的示数越小 D.当车辆越重时，称重表的示数越大8．如图 5 是学生设计的模拟调光台灯电路。闭合开关灯泡发光后，无论如何移动回形针，发现灯泡亮度几乎不变，产生这一现象的原因可能是A．金属丝的总阻值太小 B．灯泡被短路C．灯泡灯丝的阻值太小 D．电源被断路9．为了安全，汽车行驶时驾驶员必须系好安全带。当系好安全带时，相当于闭合开关，指示灯不亮；未系好安全带时，相当于断开开关，指示灯发光。符合上述要求的电路图是（ ） 2·1·c·n·j·y10．如图 7 所示，电源电压 3V（保持不变）。当开关 S 闭合时，只有一只灯泡在发光，且电压表的示数约为３ V...
