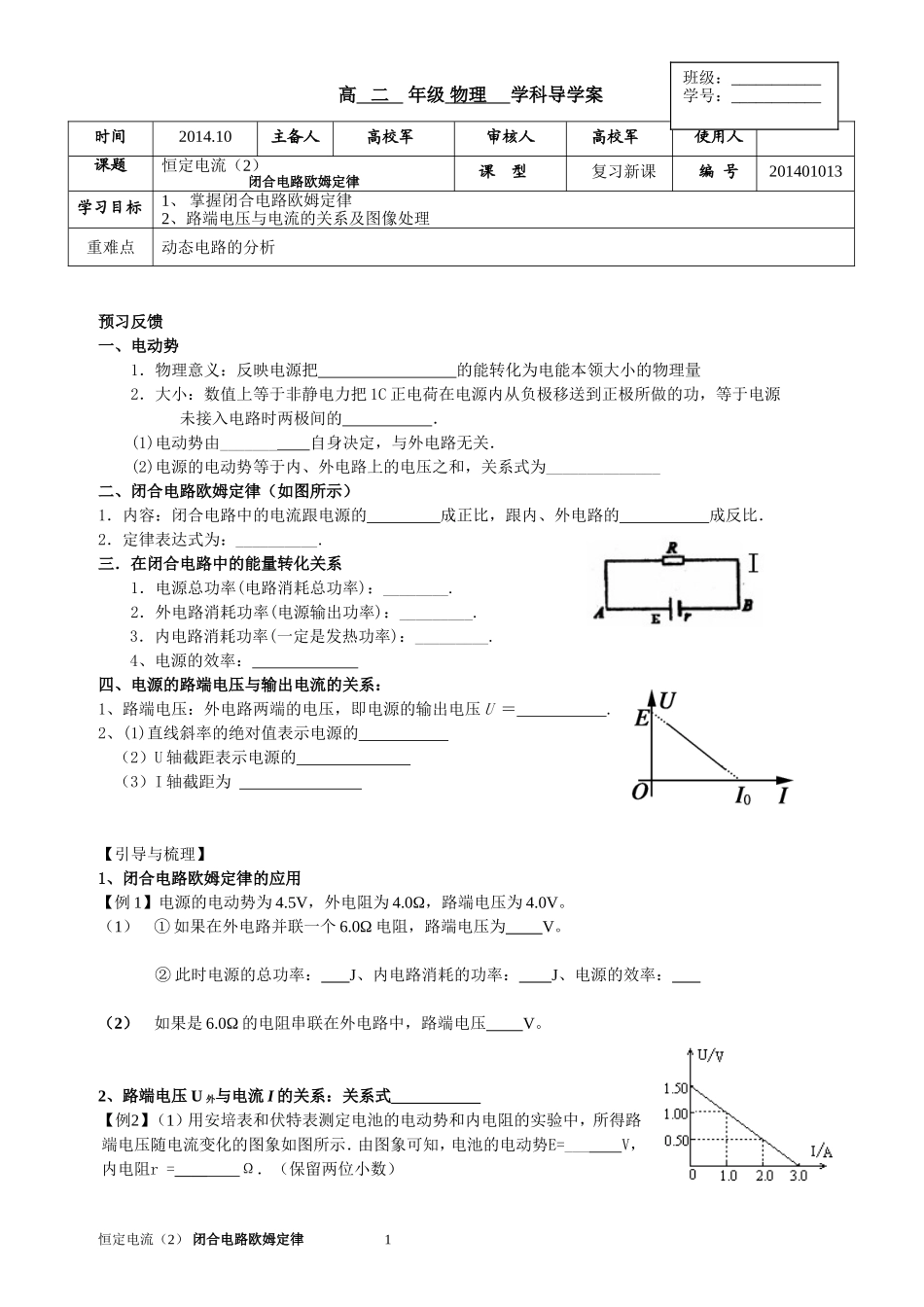

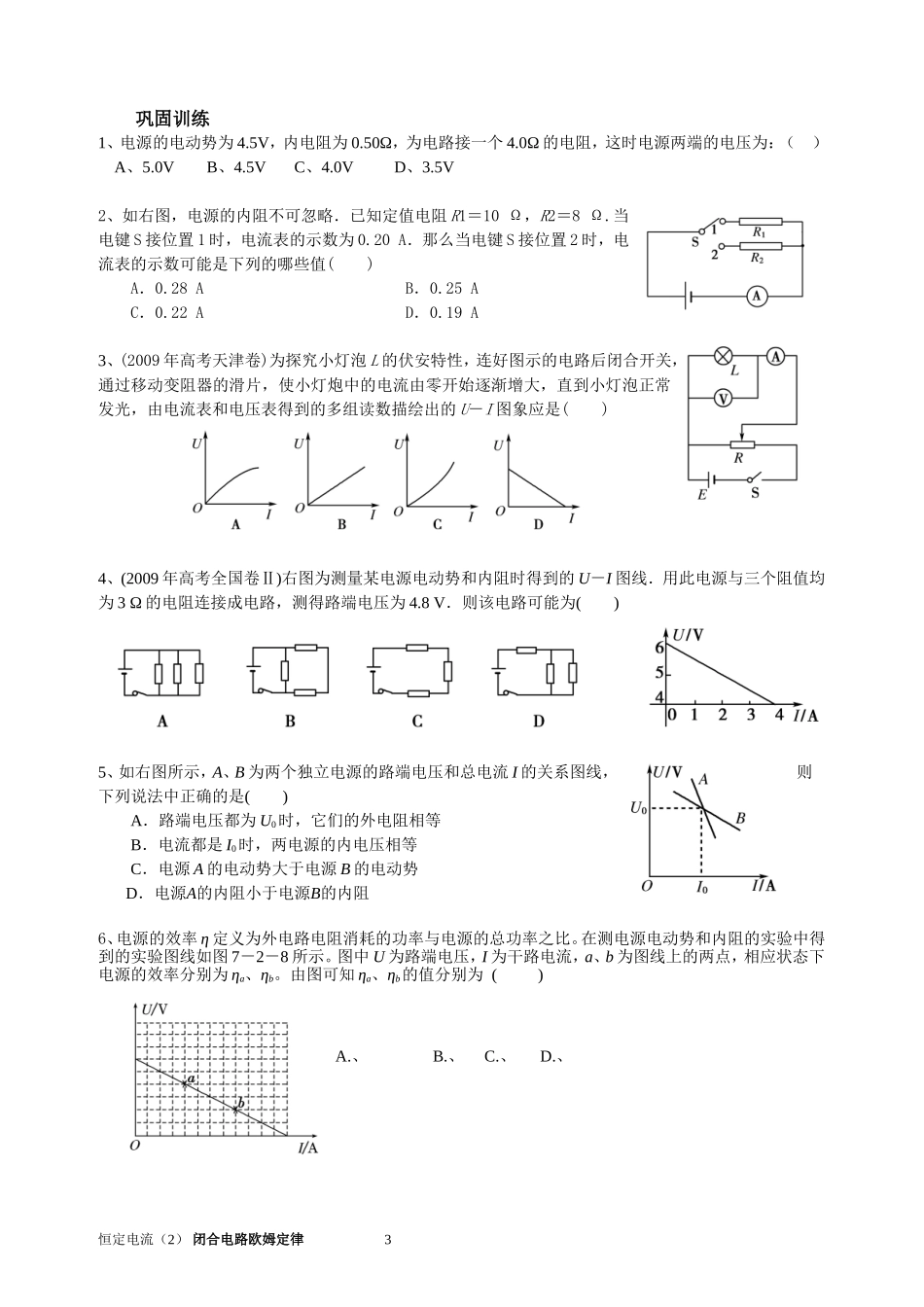

高 二 年级 物理 学科导学案预习反馈一、电动势1．物理意义：反映电源把 的能转化为电能本领大小的物理量2．大小：数值上等于非静电力把 1C 正电荷在电源内从负极移送到正极所做的功，等于电源 未接入电路时两极间的 ． (1)电动势由_______ 自身决定，与外电路无关．(2)电源的电动势等于内、外电路上的电压之和，关系式为______________二、闭合电路欧姆定律（如图所示）1．内容：闭合电路中的电流跟电源的 成正比，跟内、外电路的 成反比．2．定律表达式为：__________.三．在闭合电路中的能量转化关系1．电源总功率(电路消耗总功率)：________.2．外电路消耗功率(电源输出功率)：_________.3．内电路消耗功率(一定是发热功率)：_________.4、电源的效率： 四、电源的路端电压与输出电流的关系：1、路端电压：外电路两端的电压，即电源的输出电压 U ＝ .2、(1)直线斜率的绝对值表示电源的 （2）U 轴截距表示电源的 （3）I 轴截距为 【引导与梳理】1、闭合电路欧姆定律的应用【例 1】电源的电动势为 4.5V，外电阻为 4.0Ω，路端电压为 4.0V。（1）① 如果在外电路并联一个 6.0Ω 电阻，路端电压为 V。② 此时电源的总功率： J、内电路消耗的功率： J、电源的效率： （2）如果是 6.0Ω 的电阻串联在外电路中，路端电压 V。2、路端电压 U 外与电流 I 的关系：关系式 【例2】（1）用安培表和伏特表测定电池的电动势和内电阻的实验中，所得路端电压随电流变化的图象如图所示．由图象可知，电池的电动势E=___ V，内电阻r =____ Ω．（保留两位小数）恒定电流（2） 闭合电路欧姆定律 1时间2014.10主备人高校军审核人高校军使用人课题恒定电流（2）闭合电路欧姆定律课 型复习新课编 号201401013学习目标1、 掌握闭合电路欧姆定律2、路端电压与电流的关系及图像处理重难点动态电路的分析班级：___________学号：___________（2）如图所示是根据某次实验记录数据画出的U-I图象．下面关于这个图象的各种说法正确的是（ ）A．电源电动势为3V B．短路电流为0.6AC．电池内阻为5Ω D．电池内阻无法确定【例 3】如图所示，直线 A 为电源的 U—I 图线，直线 B 为电阻 R 的 U—I 图线，用该电源和电阻组成闭合电路时，电源的输出功率和电路的总功率分别是 （ ）A．4 W、8 W B．2 W、4 WC．4 W、6 W D．2 W、3 W 3、电路的动态变化【例 4】、（1）(2002 年，上海)在如图所示电路中，...
