北大电气施工方案VIP免费

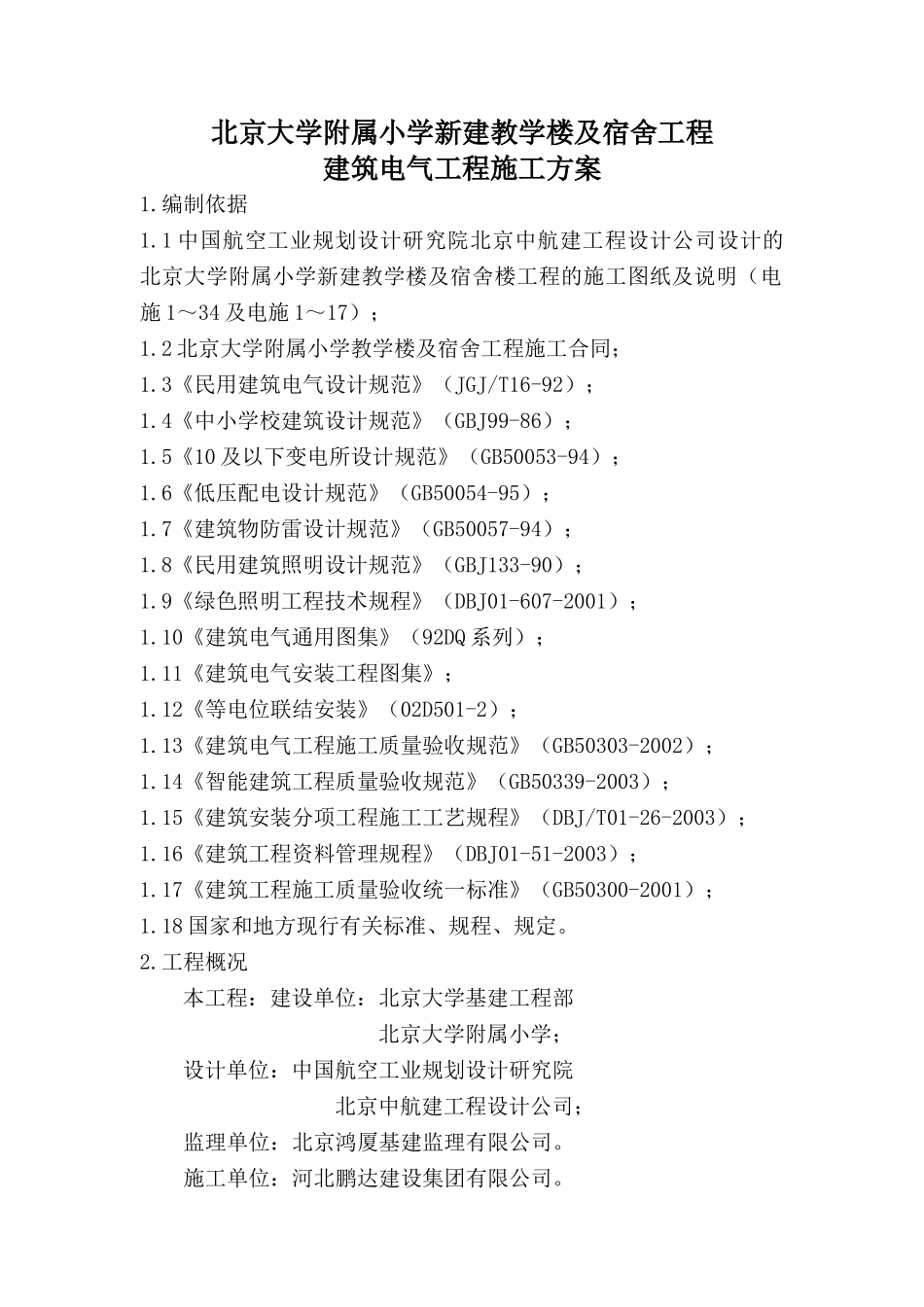

北大电气施工方案_第1页
1/30

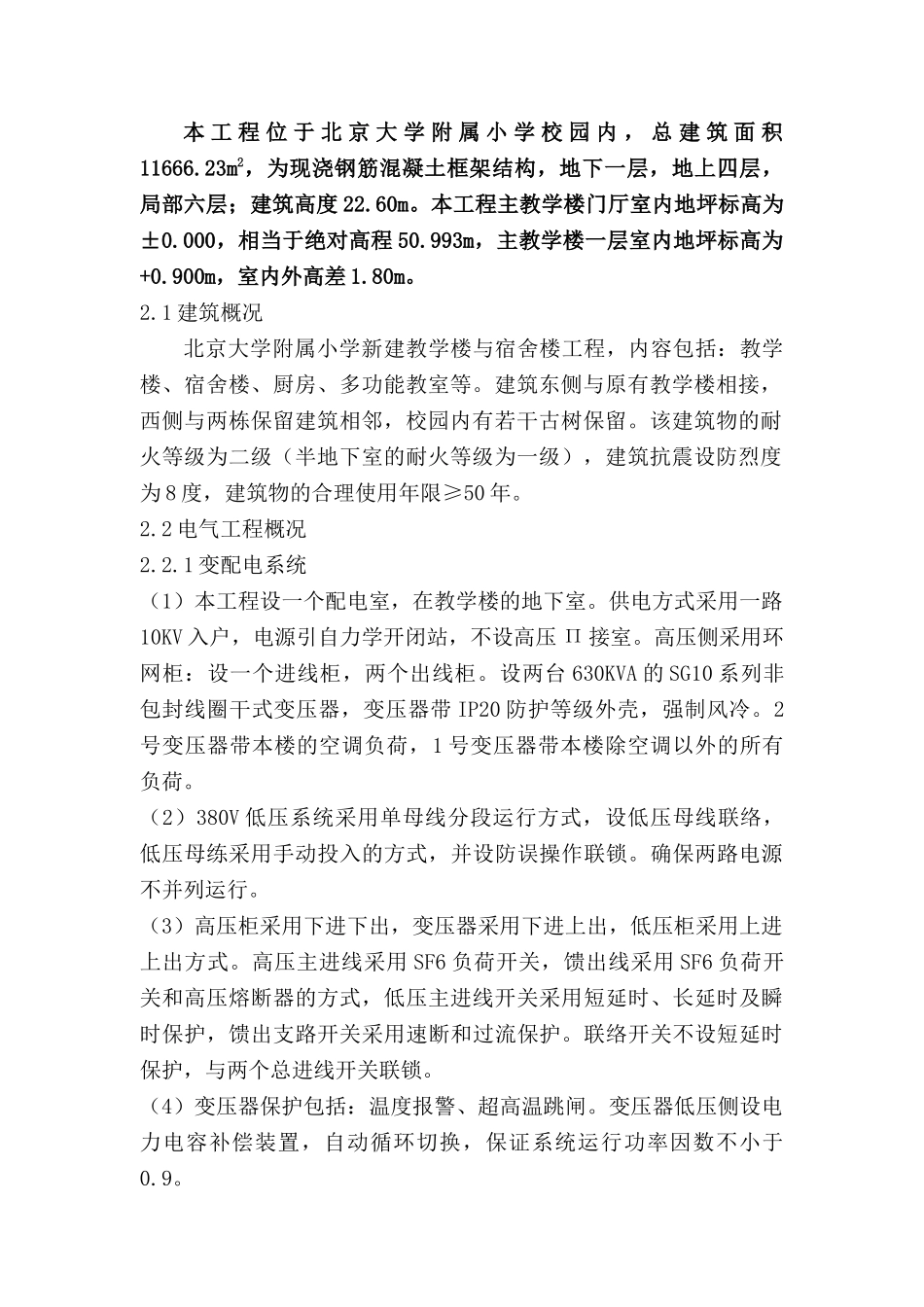

北大电气施工方案_第2页
2/30

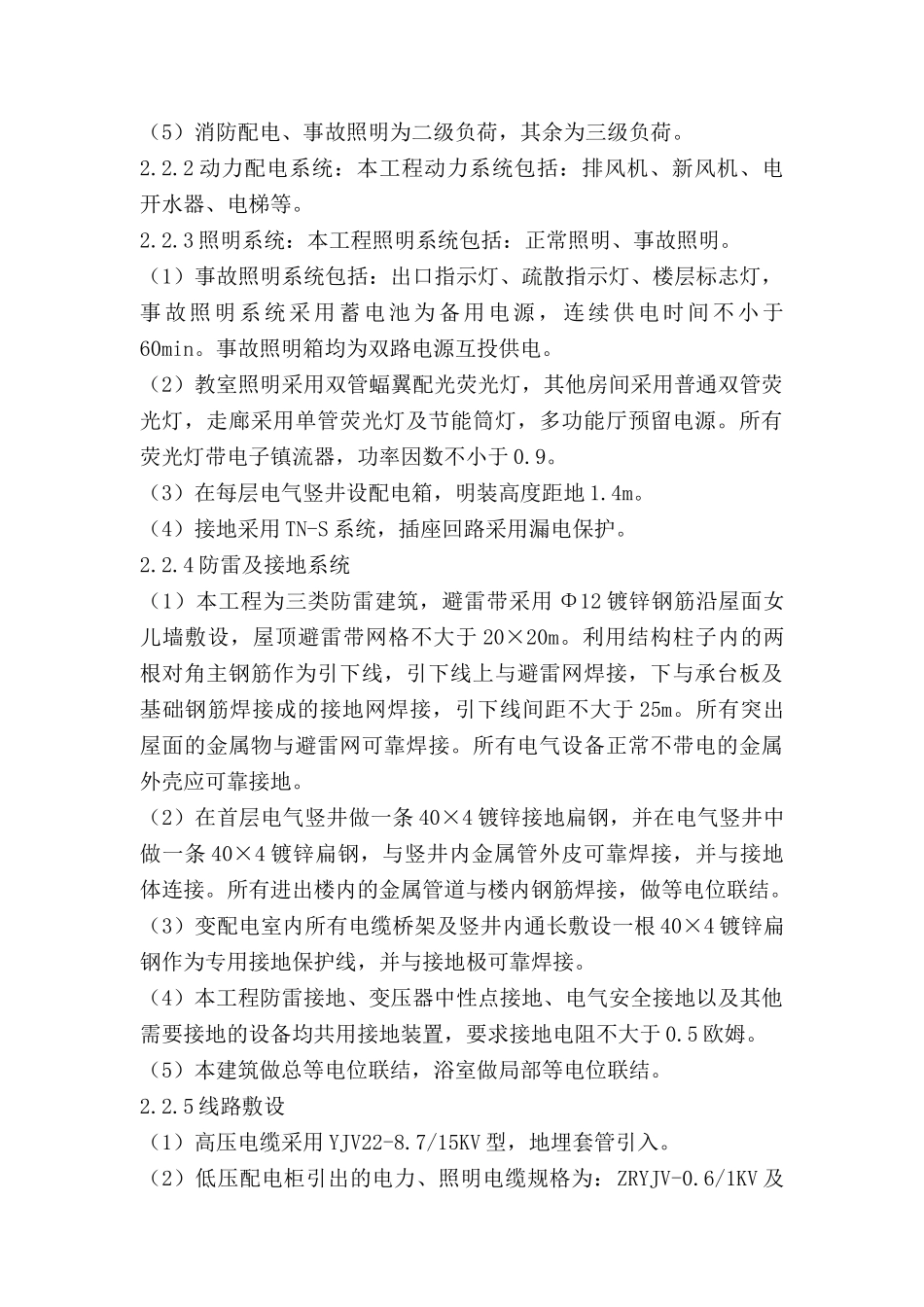

北大电气施工方案_第3页
3/30
北京大学附属小学新建教学楼及宿舍工程建筑电气工程施工方案1.编制依据1.1 中国航空工业规划设计研究院北京中航建工程设计公司设计的北京大学附属小学新建教学楼及宿舍楼工程的施工图纸及说明(电施 1~34 及电施 1~17);1.2 北京大学附属小学教学楼及宿舍工程施工合同;1.3《民用建筑电气设计规范》(JGJ/T16-92);1.4《中小学校建筑设计规范》(GBJ99-86);1.5《10 及以下变电所设计规范》(GB50053-94);1.6《低压配电设计规范》(GB50054-95);1.7《建筑物防雷设计规范》(GB50057-94);1.8《民用建筑照明设计规范》(GBJ133-90);1.9《绿色照明工程技术规程》(DBJ01-607-2001);1.10《建筑电气通用图集》(92DQ 系列);1.11《建筑电气安装工程图集》;1.12《等电位联结安装》(02D501-2);1.13《建筑电气工程施工质量验收规范》(GB50303-2002);1.14《智能建筑工程质量验收规范》(GB50339-2003);1.15《建筑安装分项工程施工工艺规程》(DBJ/T01-26-2003);1.16《建筑工程资料管理规程》(DBJ01-51-2003);1.17《建筑工程施工质量验收统一标准》(GB50300-2001);1.18 国家和地方现行有关标准、规程、规定。2.工程概况本工程:建设单位:北京大学基建工程部北京大学附属小学;设计单位:中国航空工业规划设计研究院北京中航建工程设计公司;监理单位:北京鸿厦基建监理有限公司。施工单位:河北鹏达建设集团有限公司。本 工 程 位 于 北 京 大 学 附 属 小 学 校 园 内 , 总 建 筑 面 积11666.23m2,为现浇钢筋混凝土框架结构,地下一层,地上四层,局部六层;建筑高度 22.60m。本工程主教学楼门厅室内地坪标高为±0.000,相当于绝对高程 50.993m,主教学楼一层室内地坪标高为+0.900m,室内外高差 1.80m。2.1 建筑概况北京大学附属小学新建教学楼与宿舍楼工程,内容包括:教学楼、宿舍楼、厨房、多功能教室等。建筑东侧与原有教学楼相接,西侧与两栋保留建筑相邻,校园内有若干古树保留。该建筑物的耐火等级为二级(半地下室的耐火等级为一级),建筑抗震设防烈度为 8 度,建筑物的合理使用年限≥50 年。2.2 电气工程概况2.2.1 变配电系统(1)本工程设一个配电室,在教学楼的地下室。供电方式采用一路10KV 入户,电源引自力学开闭站,不设高压 П 接室。高压侧采用环网柜:设一个进线柜,两个出线柜。设两台 630KVA 的 SG10 系列非包封线圈干式变压器,变压器带 IP20 防...
