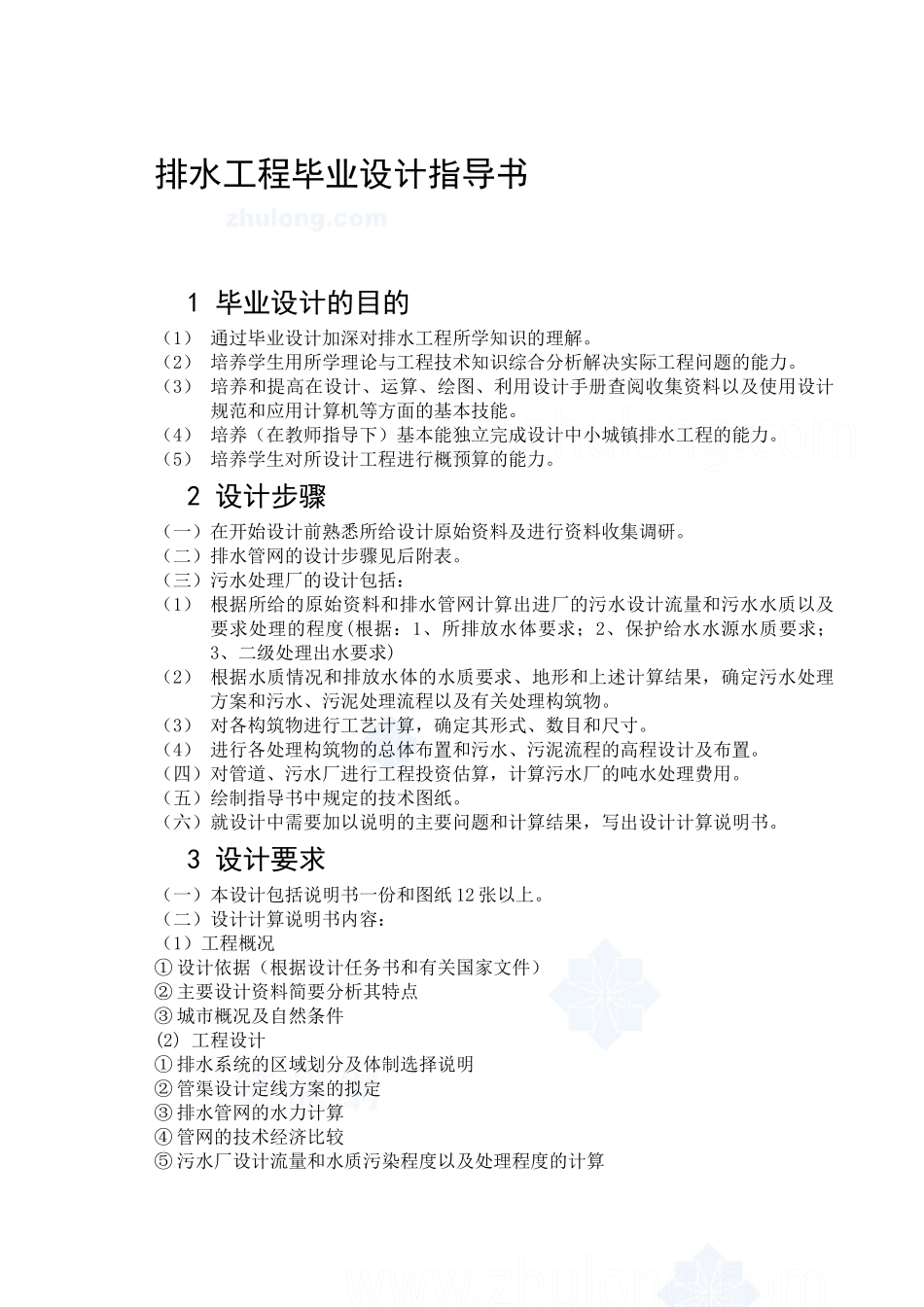

排水工程毕业设计指导书1 毕业设计的目的（1） 通过毕业设计加深对排水工程所学知识的理解。（2） 培养学生用所学理论与工程技术知识综合分析解决实际工程问题的能力。（3） 培养和提高在设计、运算、绘图、利用设计手册查阅收集资料以及使用设计规范和应用计算机等方面的基本技能。（4） 培养（在教师指导下）基本能独立完成设计中小城镇排水工程的能力。（5） 培养学生对所设计工程进行概预算的能力。2 设计步骤（一）在开始设计前熟悉所给设计原始资料及进行资料收集调研。（二）排水管网的设计步骤见后附表。（三）污水处理厂的设计包括：（1） 根据所给的原始资料和排水管网计算出进厂的污水设计流量和污水水质以及要求处理的程度(根据：1、所排放水体要求；2、保护给水水源水质要求；3、二级处理出水要求)（2） 根据水质情况和排放水体的水质要求、地形和上述计算结果，确定污水处理方案和污水、污泥处理流程以及有关处理构筑物。（3） 对各构筑物进行工艺计算，确定其形式、数目和尺寸。（4） 进行各处理构筑物的总体布置和污水、污泥流程的高程设计及布置。（四）对管道、污水厂进行工程投资估算，计算污水厂的吨水处理费用。（五）绘制指导书中规定的技术图纸。（六）就设计中需要加以说明的主要问题和计算结果，写出设计计算说明书。3 设计要求（一）本设计包括说明书一份和图纸 12 张以上。（二）设计计算说明书内容：（1）工程概况① 设计依据（根据设计任务书和有关国家文件）② 主要设计资料简要分析其特点③ 城市概况及自然条件(2) 工程设计① 排水系统的区域划分及体制选择说明② 管渠设计定线方案的拟定③ 排水管网的水力计算④ 管网的技术经济比较⑤ 污水厂设计流量和水质污染程度以及处理程度的计算⑥ 污水、污泥处理流程选择的各种因素分析和依据说明⑦ 各处理构筑物及辅助设备的工艺设计计算（附计算图）及其工作特点的说明⑧ 污水、污泥处理构筑物之间水力计算及其高程设计4 工程概预算说明书应简明扼要，力求多用简表、表格说明，要求语句通顺、段落分明、字迹工整。5 对设计图纸的要求(1)主要排水干管、干渠平面布置图、纵断面图(比例：横向 1：1000——1：2000 纵向：1：100——1：200)(2)排水泵站工艺图及管网附属构筑物工艺图(1：50——1：100)(3)污水厂区总平面图(1：500)图中应表示出各构筑物的确切位置，外形尺寸、相互距离。各构筑物之间连接管道的位置、管径、长度、厂区道路、绿化...
