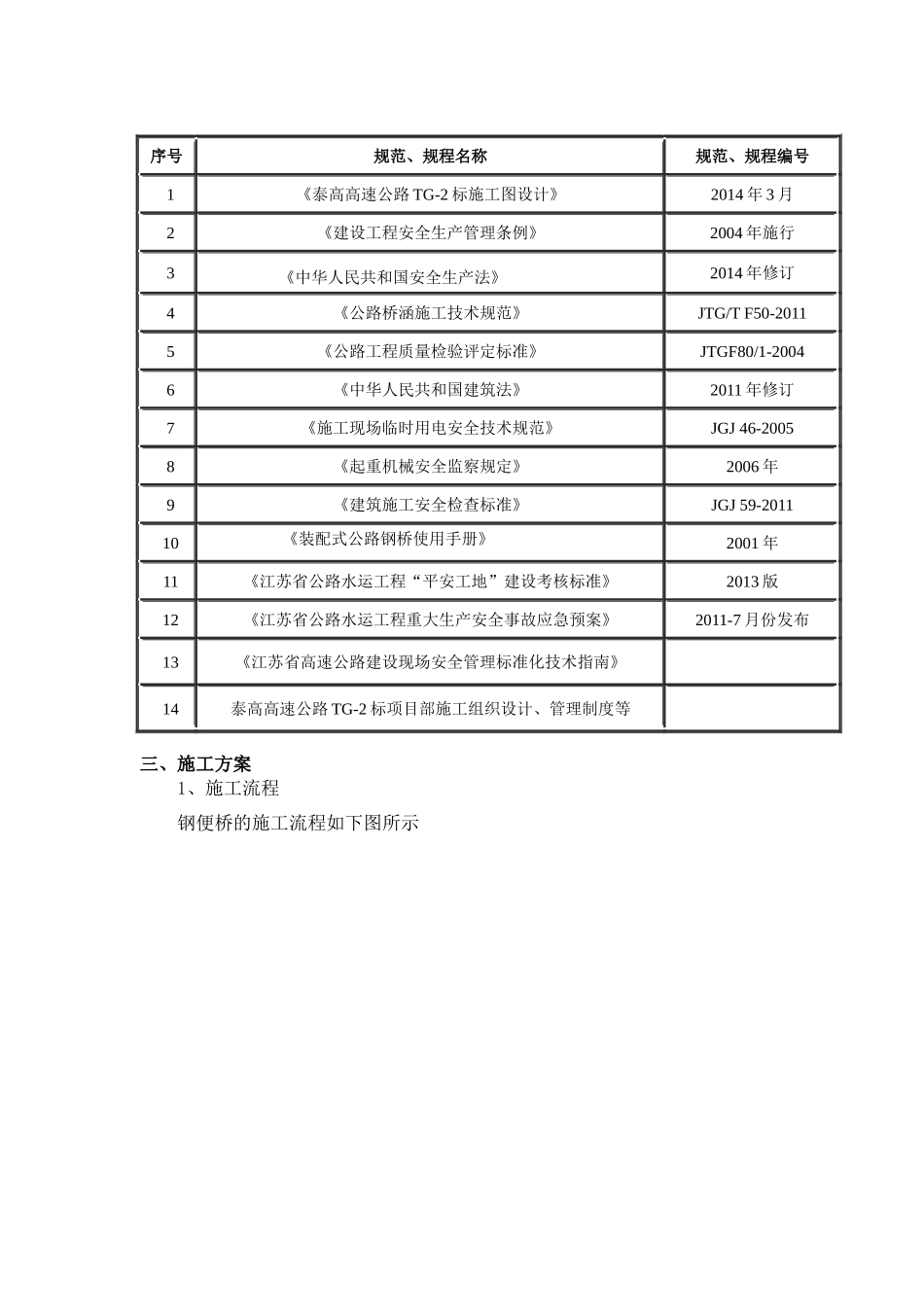

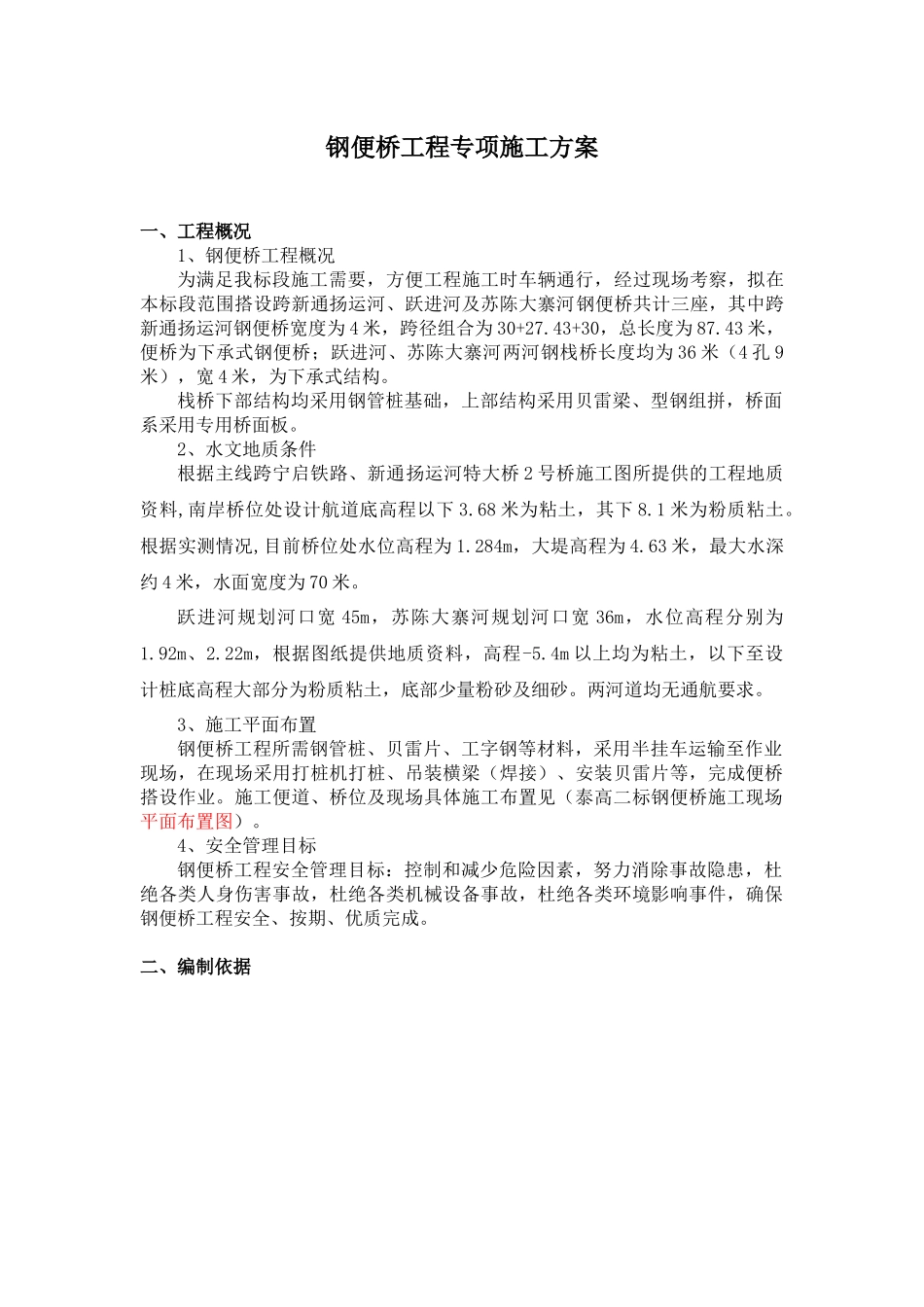

钢便桥工程专项施工方案一、工程概况 1、钢便桥工程概况为满足我标段施工需要，方便工程施工时车辆通行，经过现场考察，拟在本标段范围搭设跨新通扬运河、跃进河及苏陈大寨河钢便桥共计三座，其中跨新通扬运河钢便桥宽度为 4 米，跨径组合为 30+27.43+30，总长度为 87.43 米，便桥为下承式钢便桥；跃进河、苏陈大寨河两河钢栈桥长度均为 36 米（4 孔 9米），宽 4 米，为下承式结构。栈桥下部结构均采用钢管桩基础，上部结构采用贝雷梁、型钢组拼，桥面系采用专用桥面板。 2、水文地质条件根据主线跨宁启铁路、新通扬运河特大桥 2 号桥施工图所提供的工程地质资料,南岸桥位处设计航道底高程以下 3.68 米为粘土，其下 8.1 米为粉质粘土。根据实测情况,目前桥位处水位高程为 1.284m，大堤高程为 4.63 米，最大水深约 4 米，水面宽度为 70 米。跃进河规划河口宽 45m，苏陈大寨河规划河口宽 36m，水位高程分别为1.92m、2.22m，根据图纸提供地质资料，高程-5.4m 以上均为粘土，以下至设计桩底高程大部分为粉质粘土，底部少量粉砂及细砂。两河道均无通航要求。3、施工平面布置钢便桥工程所需钢管桩、贝雷片、工字钢等材料，采用半挂车运输至作业现场，在现场采用打桩机打桩、吊装横梁（焊接）、安装贝雷片等，完成便桥搭设作业。施工便道、桥位及现场具体施工布置见（泰高二标钢便桥施工现场平面布置图）。4、安全管理目标钢便桥工程安全管理目标：控制和减少危险因素，努力消除事故隐患，杜绝各类人身伤害事故，杜绝各类机械设备事故，杜绝各类环境影响事件，确保钢便桥工程安全、按期、优质完成。 二、编制依据三、施工方案 1、施工流程钢便桥的施工流程如下图所示序号规范、规程名称规范、规程编号1《泰高高速公路 TG-2 标施工图设计》2014 年 3 月2《建设工程安全生产管理条例》2004 年施行3 《中华人民共和国安全生产法》2014 年修订4《公路桥涵施工技术规范》JTG/T F50-20115《公路工程质量检验评定标准》JTGF80/1-20046《中华人民共和国建筑法》2011 年修订7《施工现场临时用电安全技术规范》JGJ 46-20058《起重机械安全监察规定》2006 年9《建筑施工安全检查标准》JGJ 59-201110 《装配式公路钢桥使用手册》2001 年11《江苏省公路水运工程“平安工地”建设考核标准》2013 版12《江苏省公路水运工程重大生产安全事故应急预案》2011-7 月份发布13《江苏省高速公路建设现场安全管理标准化技术指南》...
