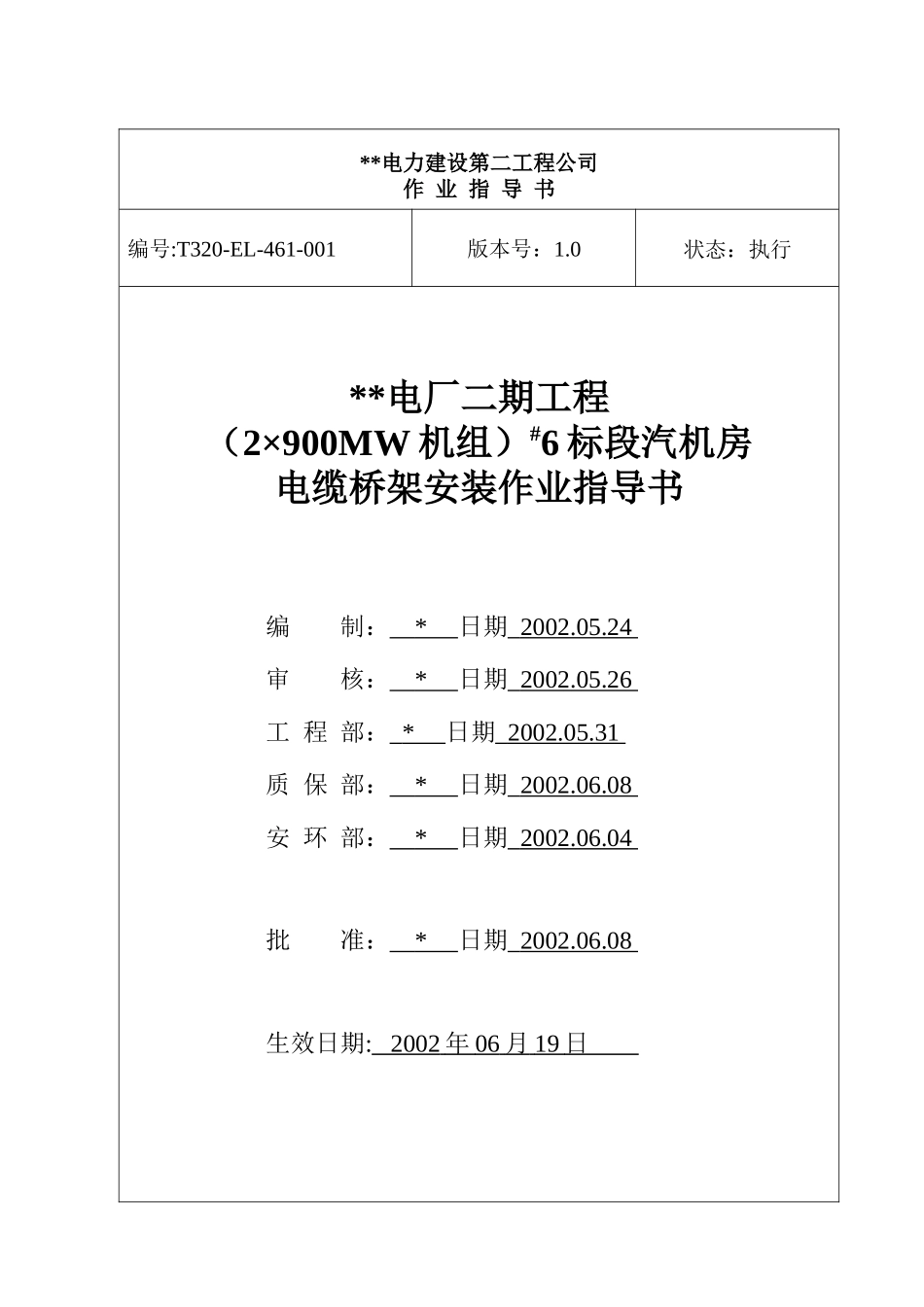

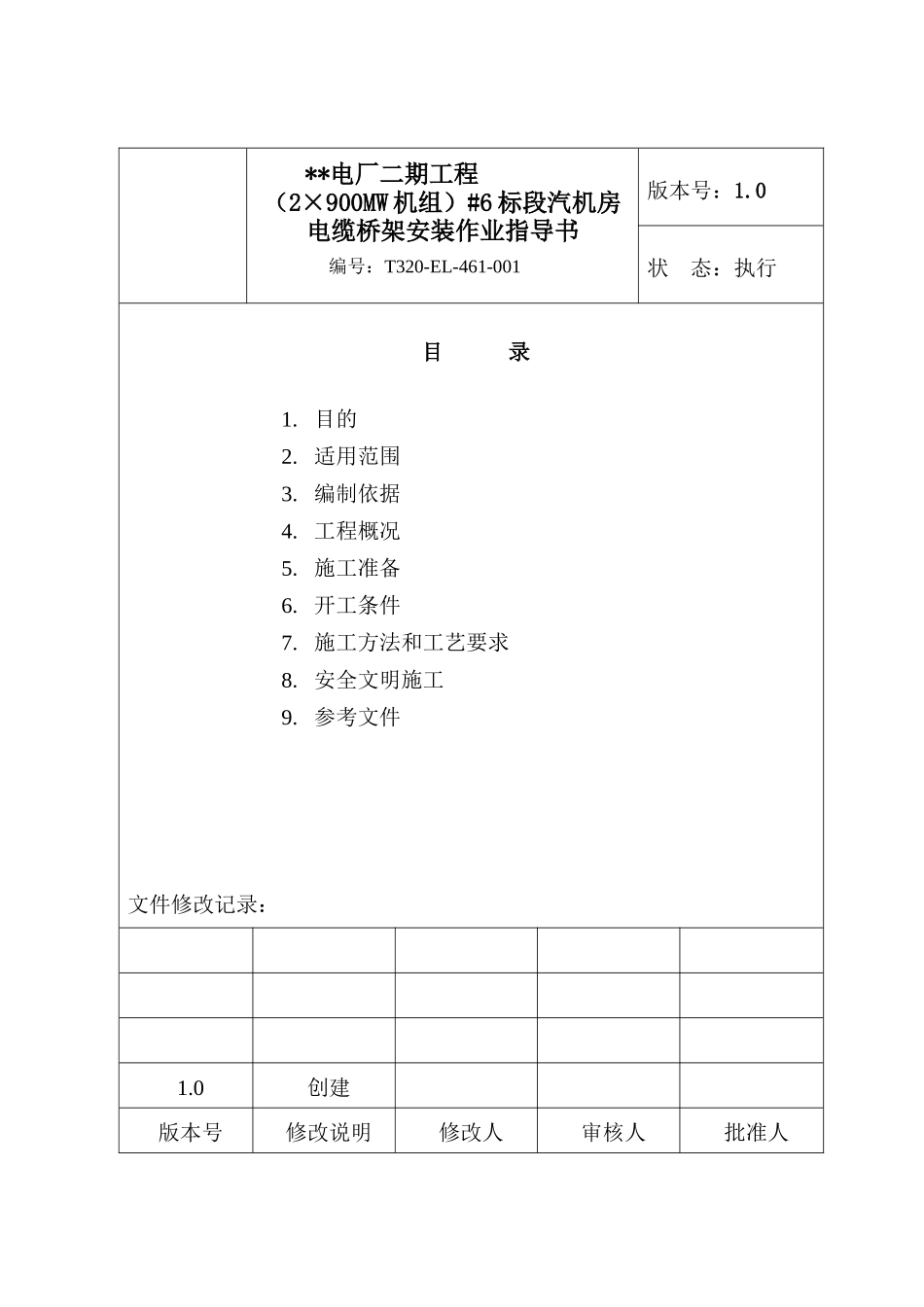

**电力建设第二工程公司作 业 指 导 书编号:T320-EL-461-001版本号：1.0状态：执行**电厂二期工程（2×900MW 机组）#6 标段汽机房电缆桥架安装作业指导书编 制： * 日期 2002.05.24 审 核： * 日期 2002.05.26 工 程 部： * 日期 2002.05.31 质 保 部： * 日期 2002.06.08 安 环 部： * 日期 2002.06.04 批 准： * 日期 2002.06.08 生效日期: 2002 年 06 月 19 日 **电厂二期工程（2×900MW 机组）#6 标段汽机房电缆桥架安装作业指导书编号：T320-EL-461-001版本号：1.0状 态：执行目 录1. 目的2. 适用范围3. 编制依据4. 工程概况5. 施工准备6. 开工条件7. 施工方法和工艺要求8. 安全文明施工9. 参考文件文件修改记录：1.0创建版本号修改说明修改人审核人批准人1目的指导电缆桥架的安装，提高施工工艺水平，实现过程质量控制，保障安全生产。2适用范围本作业指导书适用于厂二期工程（2×900MW 机组）#6 标段汽机房电缆桥架安装。3编制依据3.1《电气装置安装工程电缆线路施工及验收规范》（GB50168-92）3.2《火电施工质量检验及评定标准》（电气篇） 3.3《电力建设安全工作规程》 （火力发电厂部分）3.4**电厂二期工程（2×900MW 机组）#6 标段《施工组织设计》3.5**电厂二期工程（2×900MW 机组）#6 标段《电气专业施工组织设计》3.6**电厂二期工程（2×900MW 机组）#6 标段电缆桥架图纸。3.7经业主工程师确认的设计变更等有效文件。4工程概况本工程安装的电缆桥架为热浸镀锌桥架（包含电缆桥架附件），电缆桥架总数量约为 402t，其中桥架约 220t,立柱约 160t,托臂约 22t。5施工准备5.1所有施工人员均须通过三级安全教育。架子工、电工、电焊工须有认证机关颁发的有效操作证。5.2凡参加高空作业的人员应进行体格检查，经医生诊断有不适宜高空作业病症者（如高血压、头晕等），不得进行高空作业。5.3施工人员应熟悉安装图纸和质量要求。5.4了解有关的土建、热机设备与管道、电气设备及热工仪表等图纸，并与桥架图纸进行核对。5.5对桥架路径进行实地考察，发现问题，及时通知有关部门。5.6准备好电焊机、磨光机、开孔机、切割机等器具及线锤、拉线、水平尺、钢尺等检测工具。5.7根据安装需要搭好施工用脚手架，并经验收挂牌。6开工条件6.1人员配备施工负责人 1 人技术负责 1 人技术员 1 人安全员 1 人质检员 1 人安装工 20 人6.2运输设备汽车吊1 部汽车1 辆...
