机械制图试题及答案VIP免费

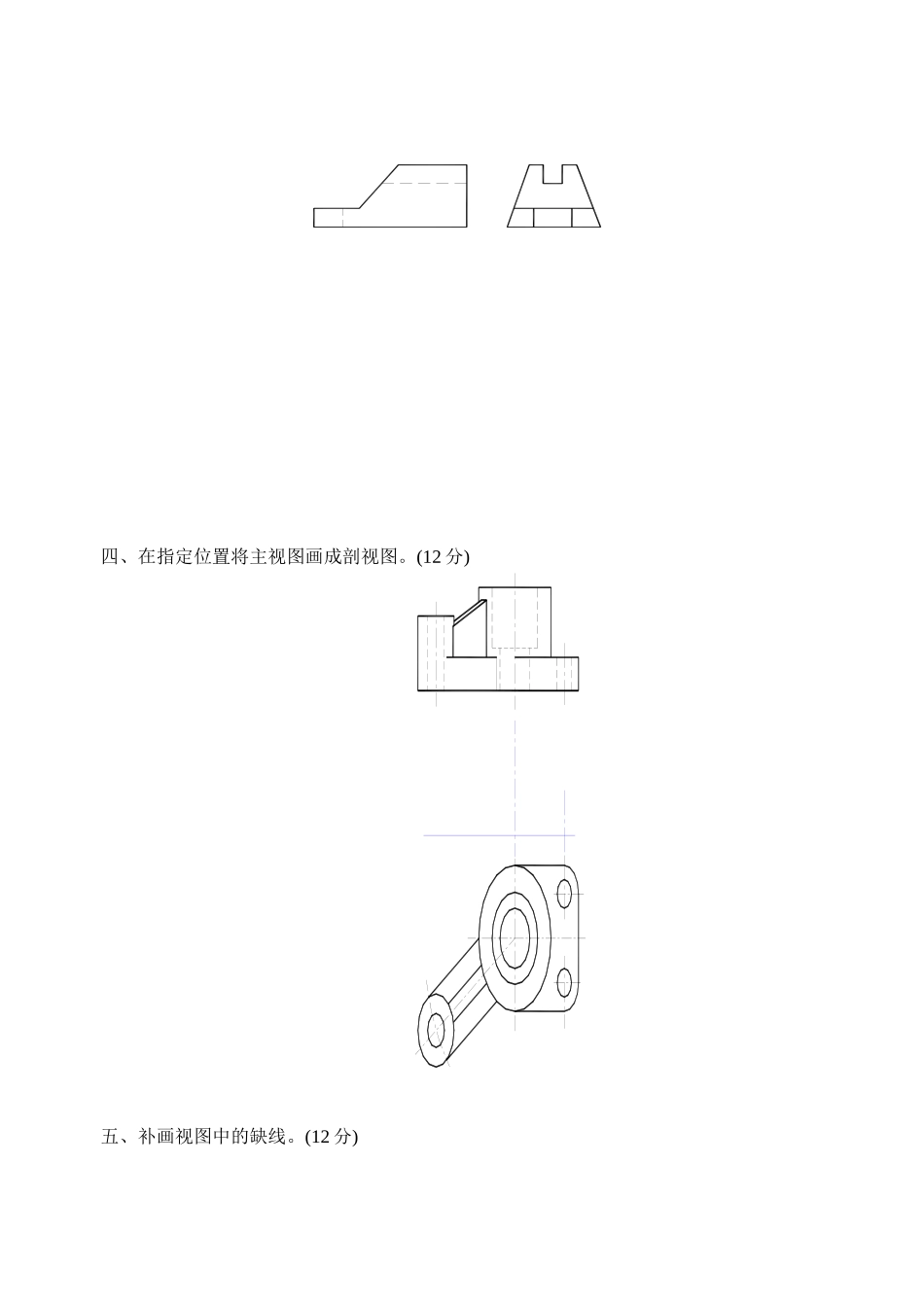

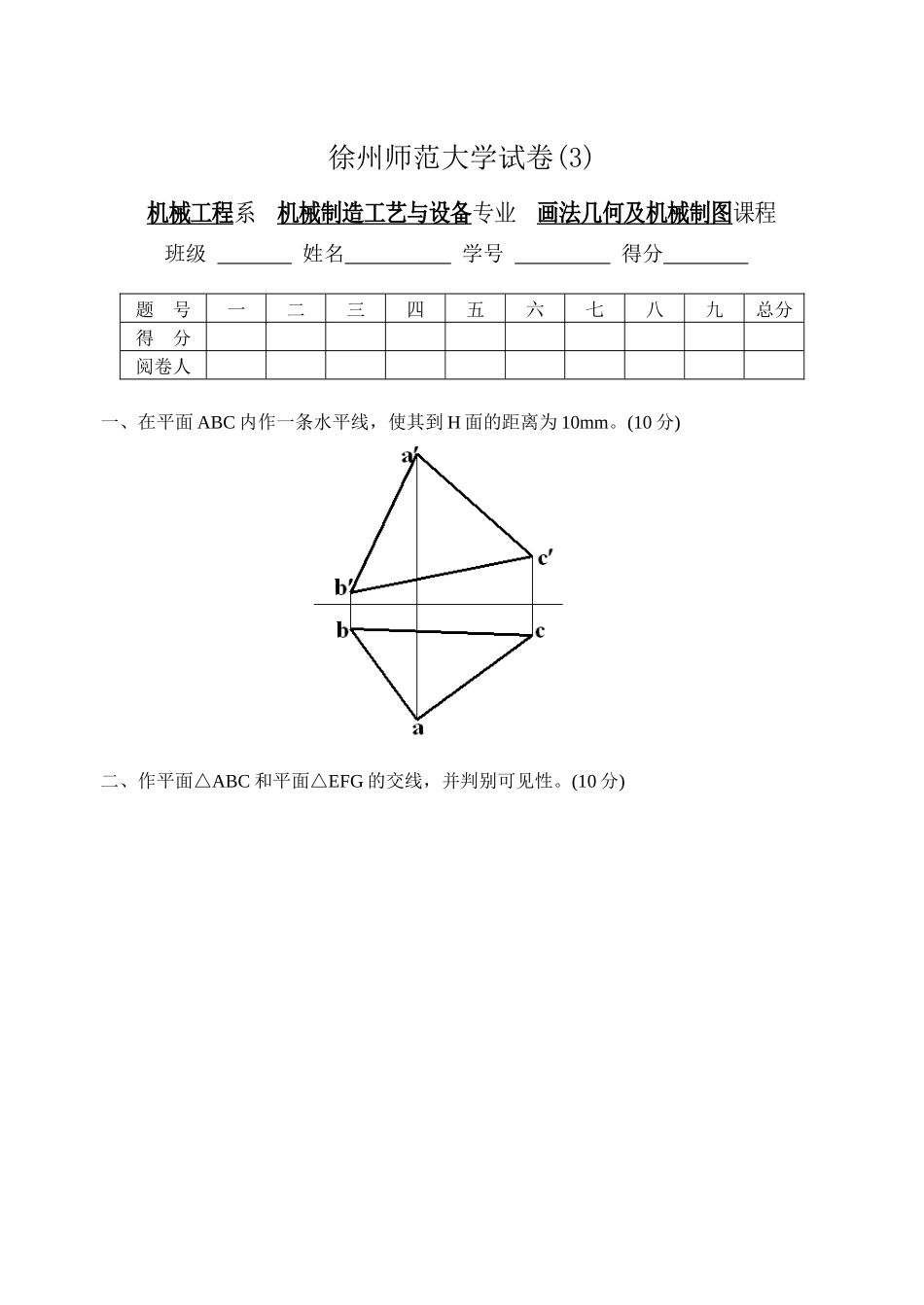

徐州师范大学试卷(3)机械工程系 机械制造工艺与设备专业 画法几何及 机械制图 课程班级 姓名 学号 得分 题 号一二三四五六七八九总分得 分阅卷人一、在平面 ABC 内作一条水平线，使其到 H 面的距离为 10mm。(10 分)二、作平面△ABC 和平面△EFG 的交线，并判别可见性。(10 分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(14 分，每题 7 分)1.2.四、在指定位置将主视图画成剖视图。(12 分)五、补画视图中的缺线。(12 分) 六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8 分)七、在指定位置画出剖面图(键槽深为 3mm)。(8 分)八、解释轴承 304 的含义，并在图中画出其与孔和轴的装配结构。(8 分)九、读零件图，并回答问题。(18 分)1．该零件采用了哪些视图、剖视图或其它表达方法？说明数量和名称。 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明 Φ40H7 的意义。 4．说明 M68╳2 的含义。 5．画出左视图的外形。6.说明符号 的含义。6.3 徐州师范大学试卷(3) 答案机械工程系 机械制造工艺与设备专业 画法几何及 机械制图 课程班级 姓名 学号 得分 题 号一二三四五六七八九总分得 分阅卷人一、在平面 ABC 内作一条水平线，使其到 H 面的距离为 10mm。(10 分)二、作平面△ABC 和平面△EFG 的交线，并判别可见性。(10 分)三、根据给出的视图，补画第三视图或视图中所缺的图线。(14 分，每题 7 分) 1.2.四、在指定位置将主视图画成剖视图。(12 分)五、补画视图中的缺线。(12 分)六、指出下列螺纹画法中的错误，并将正确的画在指定位置。(8 分)七、在指定位置画出剖面图(键槽深为 3mm)。(8 分)八、解释轴承 304 的含义，并在图中画出其与孔和轴的装配结构。(8 分)304：向心球轴承，04 表示滚动轴承内径为 20mm，3 表示尺寸系列。九、读零件图，并回答问题。(18 分)1．该零件采用了哪些视图、剖视图或其它表达方法？ 2．指出该零件在长、宽、高三个方向的主要尺寸基准。 3．说明 Φ40H7 的意义。 4．说明 M68╳2 的含义。 5．画出左视图的外形。6.说明符号 的含义。答：1.主视图采用了全剖，左视图采用了局部剖，俯视图，B-B、C-C 断面图及 D-D 局部剖视图。2.长度方向尺寸基准是 M27 孔的轴线，高度方向基准是底面，宽度方向基准是 Φ45 孔的轴线3. Φ40H7 表示：基本尺寸为 Φ40 的孔，H7 为公差带代号，H 为...
