4煤中央一号运输大巷施工安全技术措施VIP免费

4煤中央一号运输大巷施工安全技术措施_第1页
1/28
4煤中央一号运输大巷施工安全技术措施_第2页
2/28
4煤中央一号运输大巷施工安全技术措施_第3页
3/28

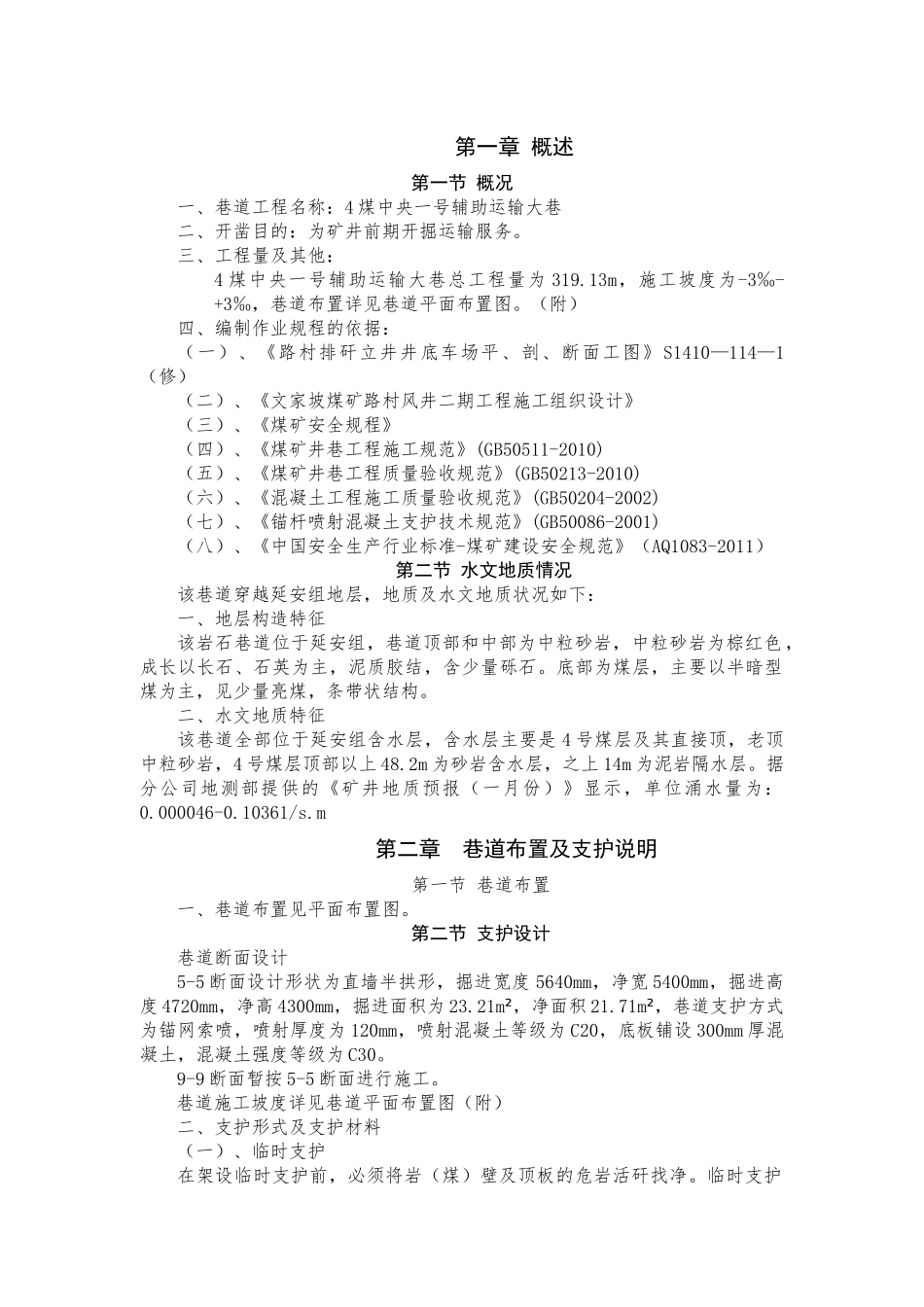

第一章 概述第一节 概况一、巷道工程名称:4 煤中央一号辅助运输大巷二、开凿目的:为矿井前期开掘运输服务。三、工程量及其他:4 煤中央一号辅助运输大巷总工程量为 319.13m,施工坡度为-3‰-+3‰,巷道布置详见巷道平面布置图。(附) 四、编制作业规程的依据:(一)、《路村排矸立井井底车场平、剖、断面工图》S1410—114—1(修)(二)、《文家坡煤矿路村风井二期工程施工组织设计》(三)、《煤矿安全规程》(四)、《煤矿井巷工程施工规范》(GB50511-2010)(五)、《煤矿井巷工程质量验收规范》(GB50213-2010)(六)、《混凝土工程施工质量验收规范》(GB50204-2002)(七)、《锚杆喷射混凝土支护技术规范》(GB50086-2001)(八)、《中国安全生产行业标准-煤矿建设安全规范》(AQ1083-2011)第二节 水文地质情况该巷道穿越延安组地层,地质及水文地质状况如下:一、地层构造特征该岩石巷道位于延安组,巷道顶部和中部为中粒砂岩,中粒砂岩为棕红色,成长以长石、石英为主,泥质胶结,含少量砾石。底部为煤层,主要以半暗型煤为主,见少量亮煤,条带状结构。二、水文地质特征该巷道全部位于延安组含水层,含水层主要是 4 号煤层及其直接顶,老顶中粒砂岩,4 号煤层顶部以上 48.2m 为砂岩含水层,之上 14m 为泥岩隔水层。据分公司地测部提供的《矿井地质预报(一月份)》显示,单位涌水量为:0.000046-0.10361/s.m第二章巷道布置及支护说明第一节 巷道布置一、巷道布置见平面布置图。第二节 支护设计巷道断面设计5-5 断面设计形状为直墙半拱形,掘进宽度 5640mm,净宽 5400mm,掘进高度 4720mm,净高 4300mm,掘进面积为 23.21m²,净面积 21.71m²,巷道支护方式为锚网索喷,喷射厚度为 120mm,喷射混凝土等级为 C20,底板铺设 300mm 厚混凝土,混凝土强度等级为 C30。9-9 断面暂按 5-5 断面进行施工。巷道施工坡度详见巷道平面布置图(附)二、支护形式及支护材料(一)、临时支护 在架设临时支护前,必须将岩(煤)壁及顶板的危岩活矸找净。临时支护采用带帽点柱,2 副使用,一副备用,点柱采用 DZ-28 液压单体,使用压力水注液 枪 加 压 , 点 柱 上 方 采 用 方 木 ( 规 格 为 : 净 宽 × 净 长 × 净 厚 =200×1200×100mm)作帽,单体必须生根牢固(如单体支柱生根在浮煤、浮矸上,必须穿木鞋,木鞋规格为 300×300×100mm 的优质方木);单体支在方木中间位置。临...
