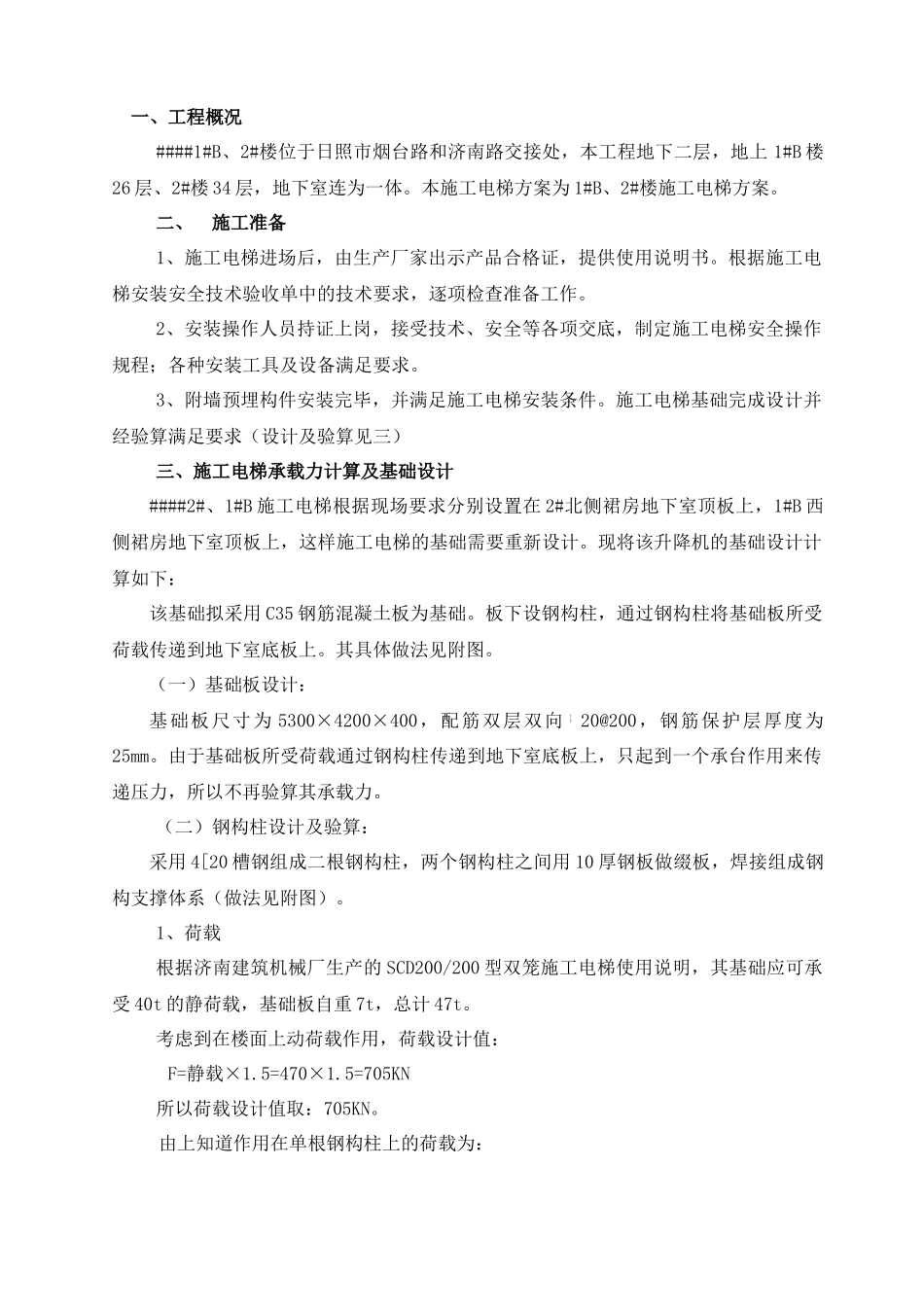

一、工程概况####1#B、2#楼位于日照市烟台路和济南路交接处，本工程地下二层，地上 1#B 楼26 层、2#楼 34 层，地下室连为一体。本施工电梯方案为 1#B、2#楼施工电梯方案。二、 施工准备1、施工电梯进场后，由生产厂家出示产品合格证，提供使用说明书。根据施工电梯安装安全技术验收单中的技术要求，逐项检查准备工作。2、安装操作人员持证上岗，接受技术、安全等各项交底，制定施工电梯安全操作规程；各种安装工具及设备满足要求。3、附墙预埋构件安装完毕，并满足施工电梯安装条件。施工电梯基础完成设计并经验算满足要求（设计及验算见三）三、施工电梯承载力计算及基础设计####2#、1#B 施工电梯根据现场要求分别设置在 2#北侧裙房地下室顶板上，1#B 西侧裙房地下室顶板上，这样施工电梯的基础需要重新设计。现将该升降机的基础设计计算如下：该基础拟采用 C35 钢筋混凝土板为基础。板下设钢构柱，通过钢构柱将基础板所受荷载传递到地下室底板上。其具体做法见附图。（一）基础板设计：基础板尺寸为 5300×4200×400，配筋双层双向20@200，钢筋保护层厚度为25mm。由于基础板所受荷载通过钢构柱传递到地下室底板上，只起到一个承台作用来传递压力，所以不再验算其承载力。（二）钢构柱设计及验算：采用 4[20 槽钢组成二根钢构柱，两个钢构柱之间用 10 厚钢板做缀板，焊接组成钢构支撑体系（做法见附图）。1、荷载根据济南建筑机械厂生产的 SCD200/200 型双笼施工电梯使用说明，其基础应可承受 40t 的静荷载，基础板自重 7t，总计 47t。考虑到在楼面上动荷载作用，荷载设计值：F=静载×1.5=470×1.5=705KN 所以荷载设计值取：705KN。由上知道作用在单根钢构柱上的荷载为： R = 705 ÷2=352.5KN2、确定钢构柱计算参数：已知条件：N = 352.5KN，两端铰接 l0x = l0y = l = 4700㎜, Q235 钢：f = 215N/㎜2 ， fv = 125 N/㎜2 ，E43 型焊条： ffw = 160 N/㎜23、按绕实轴（y 轴）稳定要求，确定分肢截面尺寸 假定 λ=60，按 Q235 钢 b 类截面查表得 ψ= 0.807所需截面面积 A = N/（ψf）= 352.5×103/（0.807×215） = 2031.6㎜2 所需回转半径 iy = l0y/λy = 4700/60 = 78.3㎜分肢选用一对槽钢翼缘向内，考虑到安全系数为 2，将截面面积增大一倍，从槽钢表中试选 2[20，实际 A = 2883×2 = 5766 ㎜2 iy = 78.3㎜则[20 槽钢其他截面特性：i1 = 21.1㎜，y0 =...
