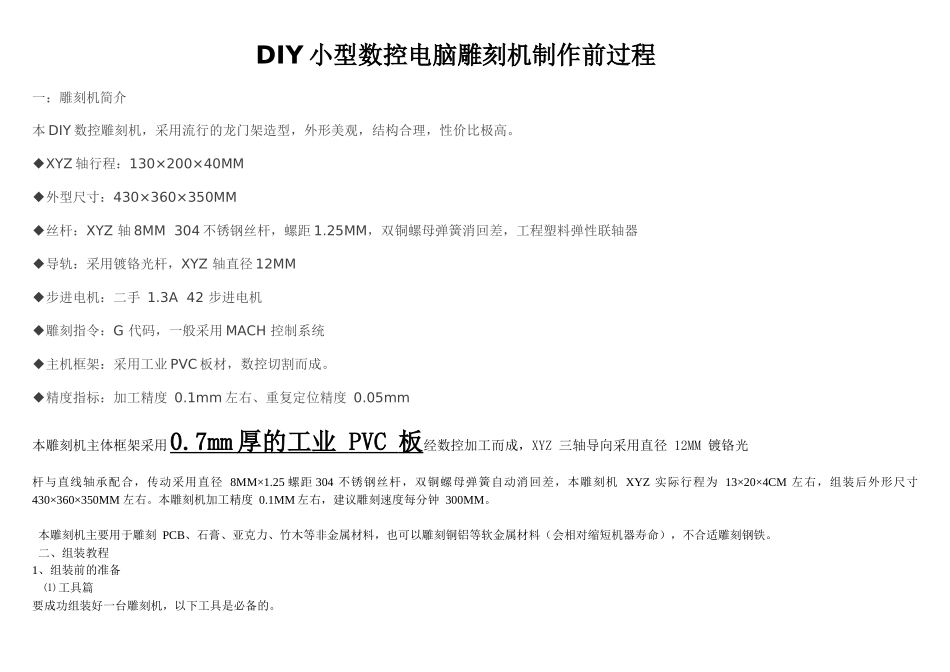

DIY 小型数控电脑雕刻机制作前过程一：雕刻机简介本 DIY 数控雕刻机，采用流行的龙门架造型，外形美观，结构合理，性价比极高。◆XYZ 轴行程：130×200×40MM◆外型尺寸：430×360×350MM◆丝杆：XYZ 轴 8MM 304 不锈钢丝杆，螺距 1.25MM，双铜螺母弹簧消回差，工程塑料弹性联轴器◆导轨：采用镀铬光杆，XYZ 轴直径 12MM◆步进电机：二手 1.3A 42 步进电机◆雕刻指令：G 代码，一般采用 MACH 控制系统◆主机框架：采用工业 PVC 板材，数控切割而成。◆精度指标：加工精度 0.1mm 左右、重复定位精度 0.05mm本雕刻机主体框架采用0.7mm 厚的工业 PVC 板 经数控加工而成，XYZ 三轴导向采用直径 12MM 镀铬光杆与直线轴承配合，传动采用直径 8MM×1.25 螺距 304 不锈钢丝杆，双铜螺母弹簧自动消回差，本雕刻机 XYZ 实际行程为 13×20×4CM 左右，组装后外形尺寸 430×360×350MM 左右。本雕刻机加工精度 0.1MM 左右，建议雕刻速度每分钟 300MM。 本雕刻机主要用于雕刻 PCB、石膏、亚克力、竹木等非金属材料，也可以雕刻铜铝等软金属材料（会相对缩短机器寿命），不合适雕刻钢铁。 二、组装教程 1、组装前的准备 ⑴ 工具篇 要成功组装好一台雕刻机，以下工具是必备的。 A、数字万用表 数字万用表在以下工序中需要用到，一是测量步进电机的引线电阻大小来区分组别，二是调整驱动板的工作电流，三是测量开关电源的极性与电压，当然还有其它许多用处。 B、螺丝刀与内六角扳手 本套件中的螺丝型号有 4MM、6MM 标准内六角，4MM 联轴器无头内六角，十字自攻螺丝，您应该根据需要购买相应工具，我们建议您购买十字长柄与短柄螺丝刀各一个，公制 1.5-6MM内六角扳手一套， 4MM、6MM 外六角扳手各一个，尖嘴钳与老虎钳最好也配备一个。 C、锉刀与砂纸 您需要准备若干锉刀与砂纸，用于修正要求高精度配合的尺寸，比如丝杆与轴承配合，联轴器与步进电机的配合。 D、电烙铁等焊接相关 你需要准备一只电烙铁以及若干焊锡丝与松香，有些二手步进电机的引线比较短或者已经破损，您需要更换。 E、导线与开关插座 您需要购买一些合适的电线用来连接我们的套件中的电控部分，也应该准备几个小开关，用来控制机器的工作与停止。 F、防尘与隔音箱 为了您与家人的安全与健康，建议您在组装前就把机器的防尘与隔音的设计考虑进去，对于一个 DIY 爱好者来说，也是一种良好的习惯。有了坚实的保护，才能一心...
