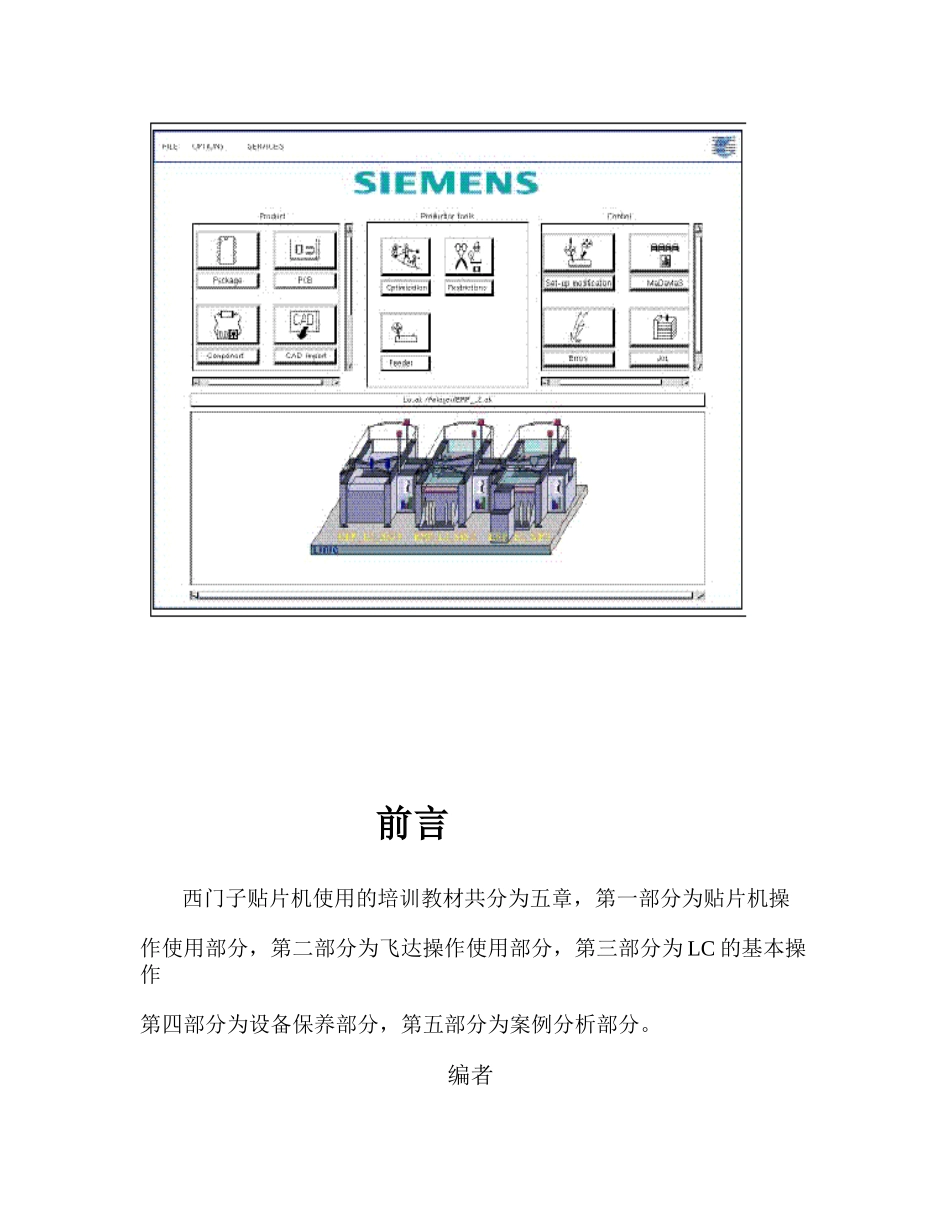

西门子贴片机培训教材 前言 西门子贴片机使用的培训教材共分为五章，第一部分为贴片机操作使用部分，第二部分为飞达操作使用部分，第三部分为 LC 的基本操作第四部分为设备保养部分，第五部分为案例分析部分。 编者 第一章 基 本 操 作 第 一 节 机器结构介绍1.1 SIPLACE 80S-20 全视图 ① 上料区 1。②旋转头支架 2。③ 旋转头支架 1。 ④ 上料区 3。1.2 SIPLACE 80F4 全视图① 托盘上料区 1。②托盘交换装置。③上料区 2。④ IC 贴片头。⑤支撑架 1。⑥ 旋转头。 ⑦ 上料区 3。1.3 开关位置图：① 停止按钮。② 开始按钮。③ 紧急停止按钮。 ④ 紧急停止按钮。⑤ 开始按钮。⑥ 停止按钮。⑦ 钥匙操作开关。1.4 机器显示和操作部位：① 监视器 ②电脑。 ③键盘。 ④主开关。 ⑤前操做面板。 ⑥后操作面板。⑦ 指示灯。 第二节 使用界面菜单介绍2.1 桌面结构① 标题栏。 ②菜单栏。 ③工作或客户区。 ④机器控制模式。⑤状态窗口。⑥ 图标条。 ⑦状态行。2.1.1菜单行的例子：① 菜单。 ②菜单行。 ③子菜单。 ④功能键。 ⑤借助功能键 F1 到最大 F12。2.1.2 工作区的例子：①PCB 板和上料文件名。 ②对子菜单选择区。 ③为操作用图标（按钮）。 ④ 为操作用选择区。2.2.3状态窗口的例子：① 机器控制模式。 ②发生的最后错误信息（红条）。 ③机器状态。 ④ 操作者的动作（绿条）。2.1.4警告和信息盒的例子：.警告和信息盒显示哪一个动作被机器执行和哪一个动作需要操作者。1。在警告和信息盒中读和确认信息。2。击 OK 按钮。3。执行你已经被要求执行的功能。3：操作详细界面介绍：3.1 主视图 ① 主视窗。②上料表。③错误信息。④飞达。⑤贴片头功能区。⑥PCB 板传输功能 2（双轨道选项）。⑦ PCB 板传输功能 1（双轨道选项）。⑧ 教和测试识别点。⑨测试元件和编辑外形尺寸数据。⑩ GEM-界面（选项）。3.2 上料表：① 退回主视窗 ②显示上料区 1 的上料表 ③显示上料区 2 的上料表 ④显示上料区 3 的上料表 ⑤显示上料区 4 的上料表（目前没用）3.3 错误信息① 退回主视窗 ②料站错误信息 ③机器错误信息 ④传输错误信息 ⑤一般错误信息3.4 飞达① 退回主视图 ② 显示和确认空料站 ③显示托盘和改变余量标准 ④显示和振动飞达⑤托盘交换功能3.5 贴片头单步功能① 退回主视窗 ②贴片头功能 ③旋转头功能 ④ IC...
