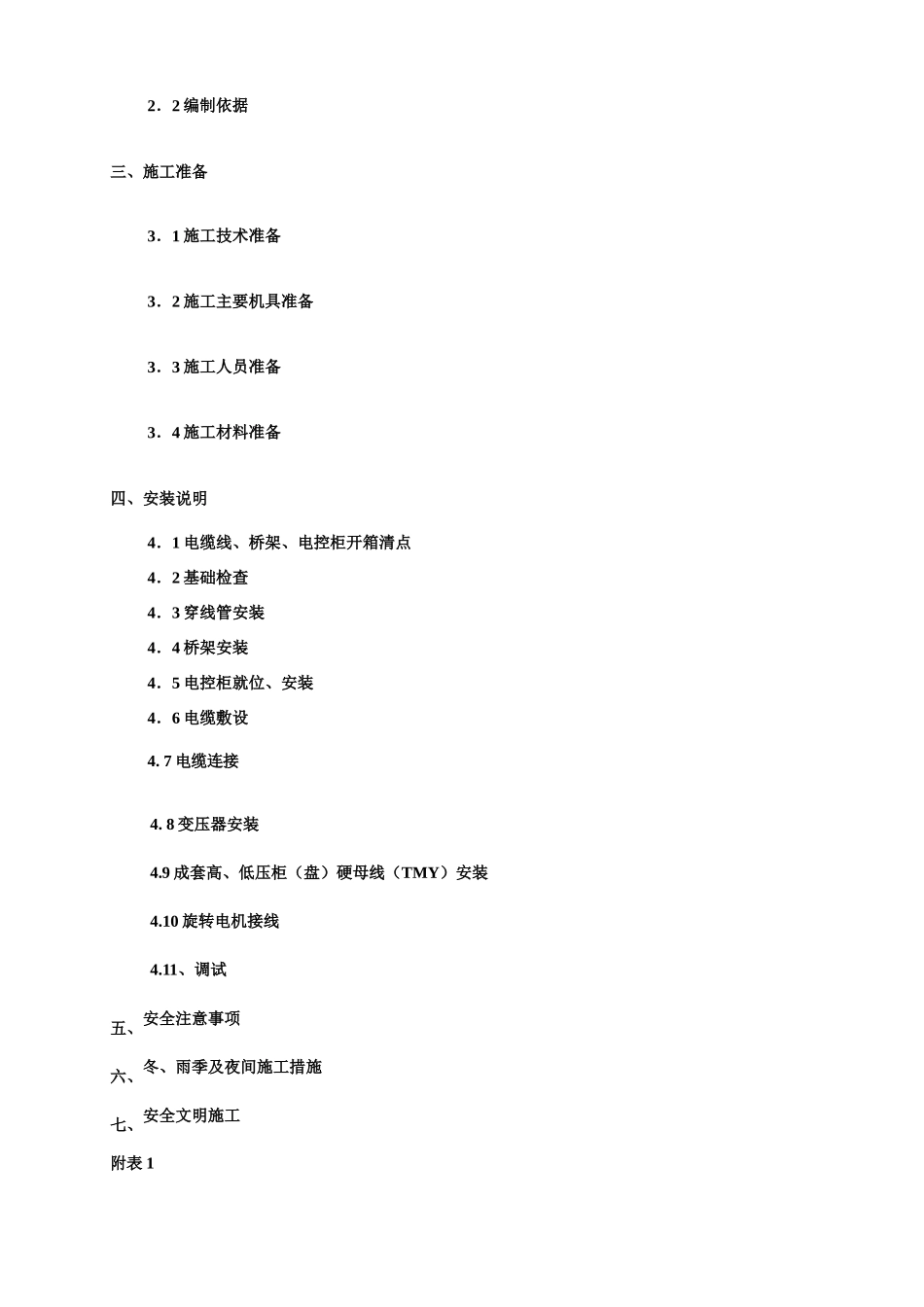

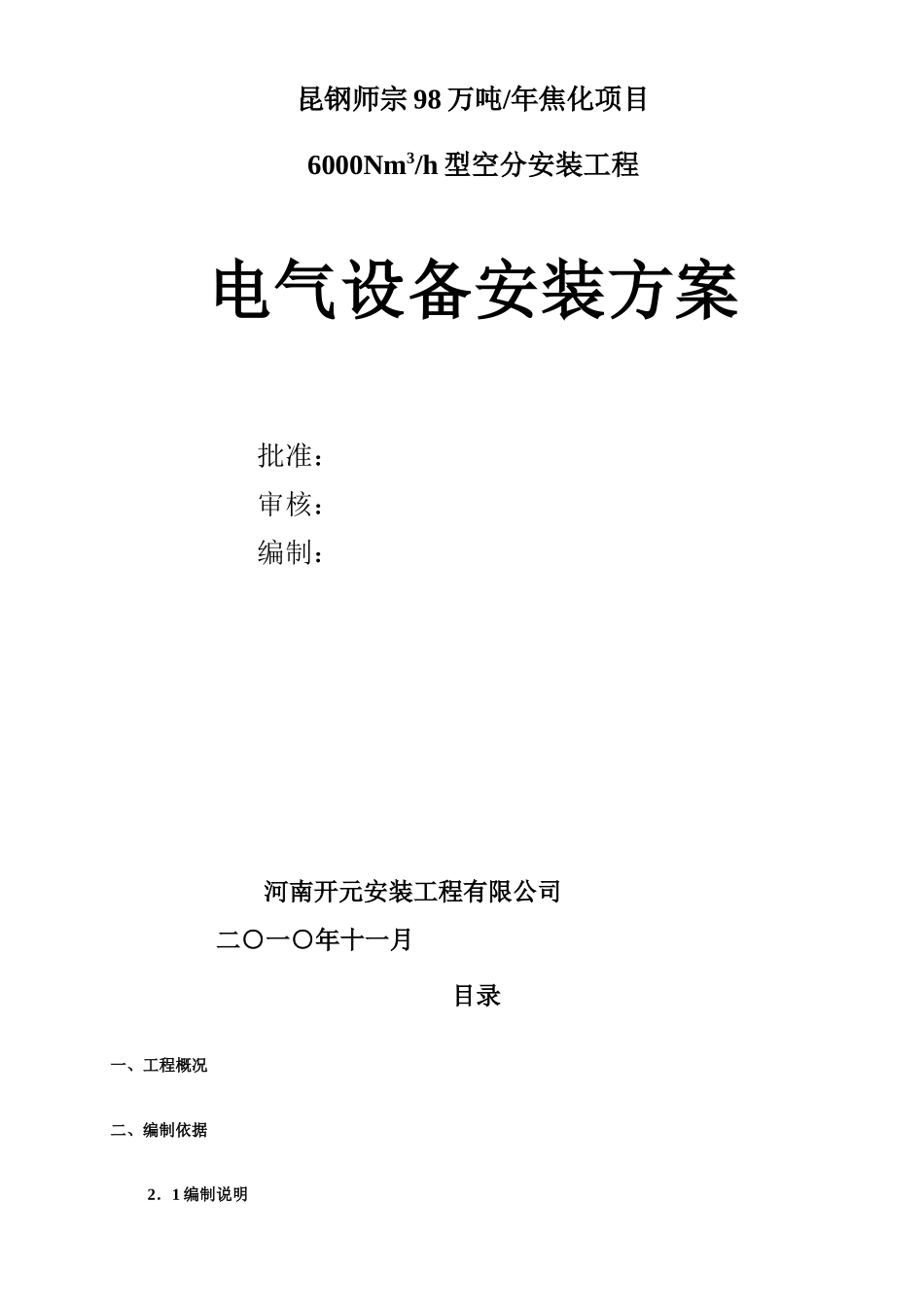

施工组织设计（方案）报审表 A－2工程名称：云南昆钢师宗 98 万吨/年焦化项目 编号： 致： 昆钢山河工程建设监理公司 项目监理部 我方已根据施工合同的有关规定完成了 空分 电气设备安装 施工组织设计（方案）的编制，并经我单位上级技术负责人审查批准，请予审查。 附： 施工组织设计（说明、图表） 份 施工方案（说明、图表） 1 份总承包单位（章）： （总包）项目经理： 日 期： 承包单位（章）： 项目经理： 日 期：项目监理机构审查意见：（专业）监理工程师：日 期：项目监理机构审查意见：总监： 项目监理机构（章）日 期：建设单位审查意见：建设单位（章）： 业主代表： 日 期：昆钢师宗 98 万吨/年焦化项目6000Nm3/h 型空分安装工程电气设备安装方案 批准： 审核： 编制： 河南开元安装工程有限公司 二○一○年十一月 目录一、工程概况二、编制依据2．1 编制说明2．2 编制依据三、施工准备3．1 施工技术准备3．2 施工主要机具准备3．3 施工人员准备3．4 施工材料准备四、安装说明4．1 电缆线、桥架、电控柜开箱清点4．2 基础检查4．3 穿线管安装4．4 桥架安装4．5 电控柜就位、安装4．6 电缆敷设4. 7 电缆连接4. 8 变压器安装4.9 成套高、低压柜（盘）硬母线（TMY）安装4.10 旋转电机接线4.11、调试 五、安全注意事项六、冬、雨季及夜间施工措施七、安全文明施工附表 1附图 1一、工程概况工程名称：6000Nm3/h 型空分设备安装工程无损检测施工建设单位：昆钢师宗焦化施工单位：河南开元安装工程有限公司监理单位：昆钢山河工程建设监理公司建设地点：云南省曲靖市师宗县竹基乡矣腊村 工程范围：6000Nm3/h 型空分设备低压配电柜安装，变压器安装，氧压机、空压机就地控制箱安装，预冷系统冷却、冷冻水泵就地控制箱安装，电缆桥架安装，电缆敷设及连接，电气控制系统的单机及整体试车，交工资料准备及移交。二、编制依据2.1 编制说明空分装置中电气控制系统是整套空分装置正常运行的前提和保障，为了能详细说明其施工方法及技术要求，保证低压电气的安装质量，促进施工安装技术的进步，确保设备安装后的安全运行，特编制本专项施工方案，以方便施工并保证安装质量。2.2 编制依据该施工方案依据 6000Nm3/h 型空分工程仪控系统设计图纸GB50256-96《电气装置安装工程施工及验收规范》《电气装置安装工程低压电器施工及验收规范》（GB50254-96）；《电气装置安装工程起重机...
