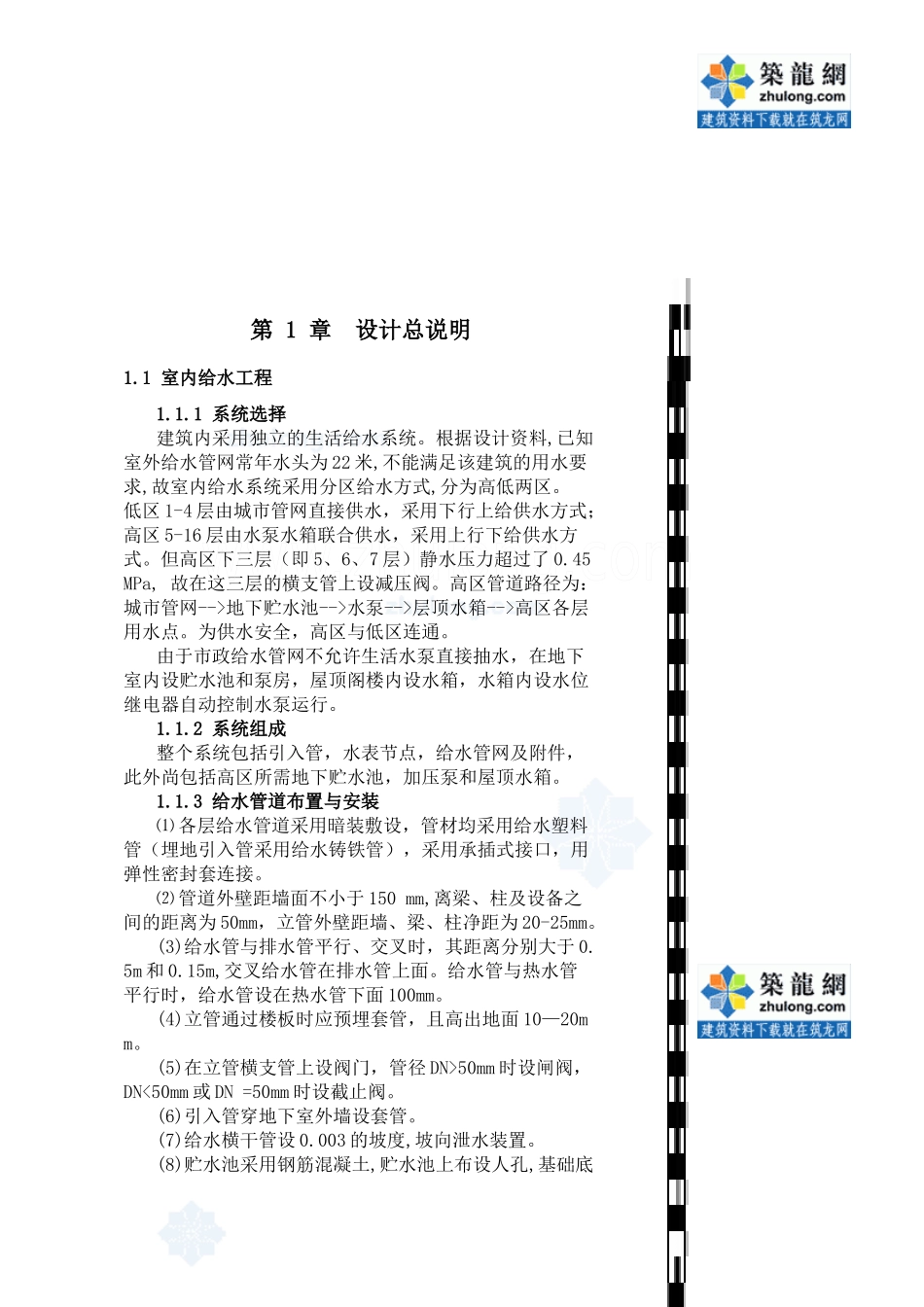

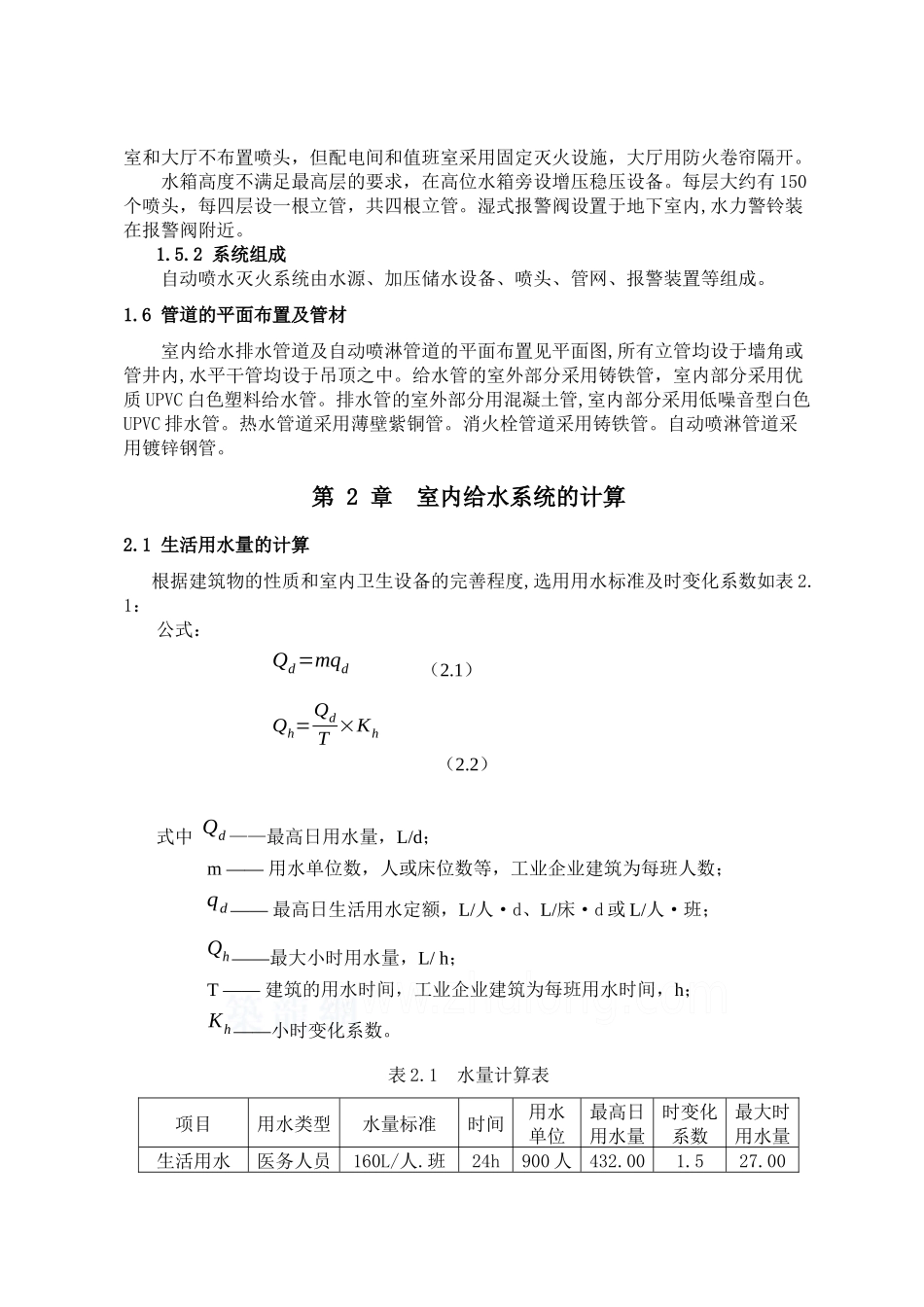

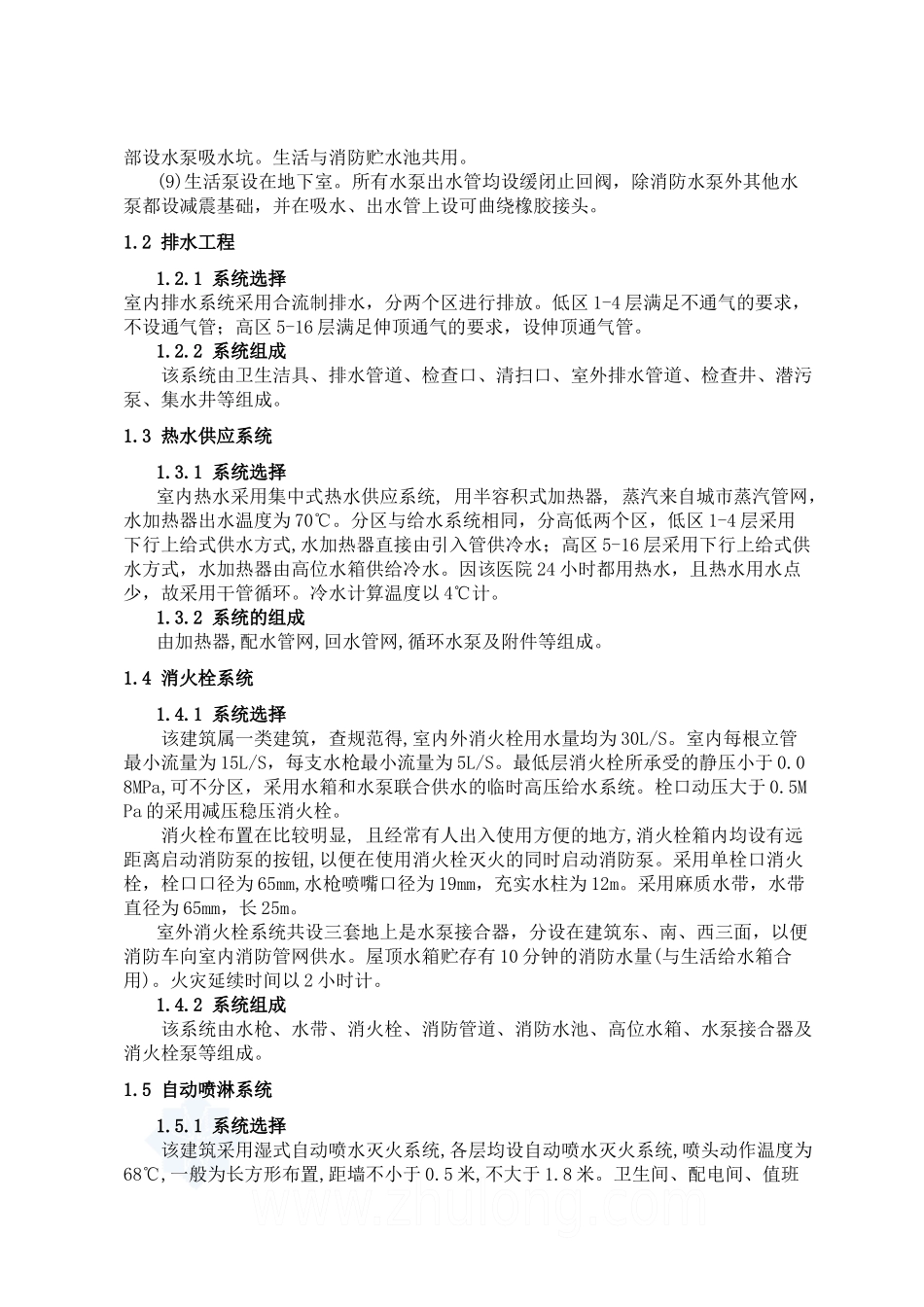

第 1 章 设计总说明1.1 室内给水工程1.1.1 系统选择建筑内采用独立的生活给水系统。根据设计资料,已知室外给水管网常年水头为 22 米,不能满足该建筑的用水要求,故室内给水系统采用分区给水方式,分为高低两区。 低区 1-4 层由城市管网直接供水，采用下行上给供水方式；高区 5-16 层由水泵水箱联合供水，采用上行下给供水方式。但高区下三层（即 5、6、7 层）静水压力超过了 0.45MPa, 故在这三层的横支管上设减压阀。高区管道路径为：城市管网-->地下贮水池-->水泵-->层顶水箱-->高区各层用水点。为供水安全，高区与低区连通。由于市政给水管网不允许生活水泵直接抽水，在地下室内设贮水池和泵房，屋顶阁楼内设水箱，水箱内设水位继电器自动控制水泵运行。1.1.2 系统组成整个系统包括引入管，水表节点，给水管网及附件，此外尚包括高区所需地下贮水池，加压泵和屋顶水箱。1.1.3 给水管道布置与安装⑴ 各层给水管道采用暗装敷设，管材均采用给水塑料管（埋地引入管采用给水铸铁管），采用承插式接口，用弹性密封套连接。⑵ 管道外壁距墙面不小于 150 mm,离梁、柱及设备之间的距离为 50mm，立管外壁距墙、梁、柱净距为 20-25mm。(3)给水管与排水管平行、交叉时，其距离分别大于 0.5m 和 0.15m,交叉给水管在排水管上面。给水管与热水管平行时，给水管设在热水管下面 100mm。(4)立管通过楼板时应预埋套管，且高出地面 10—20mm。(5)在立管横支管上设阀门，管径 DN>50mm 时设闸阀，DN<50mm 或 DN =50mm 时设截止阀。(6)引入管穿地下室外墙设套管。(7)给水横干管设 0.003 的坡度,坡向泄水装置。(8)贮水池采用钢筋混凝土,贮水池上布设人孔,基础底部设水泵吸水坑。生活与消防贮水池共用。(9)生活泵设在地下室。所有水泵出水管均设缓闭止回阀，除消防水泵外其他水泵都设减震基础，并在吸水、出水管上设可曲绕橡胶接头。1.2 排水工程1.2.1 系统选择室内排水系统采用合流制排水，分两个区进行排放。低区 1-4 层满足不通气的要求，不设通气管；高区 5-16 层满足伸顶通气的要求，设伸顶通气管。 1.2.2 系统组成 该系统由卫生洁具、排水管道、检查口、清扫口、室外排水管道、检查井、潜污泵、集水井等组成。1.3 热水供应系统1.3.1 系统选择室内热水采用集中式热水供应系统, 用半容积式加热器, 蒸汽来自城市蒸汽管网，水加热器出水温度为 70℃。分区与给水系统相同，分高低两个区，低区 1-4 层采用下行上给式...
