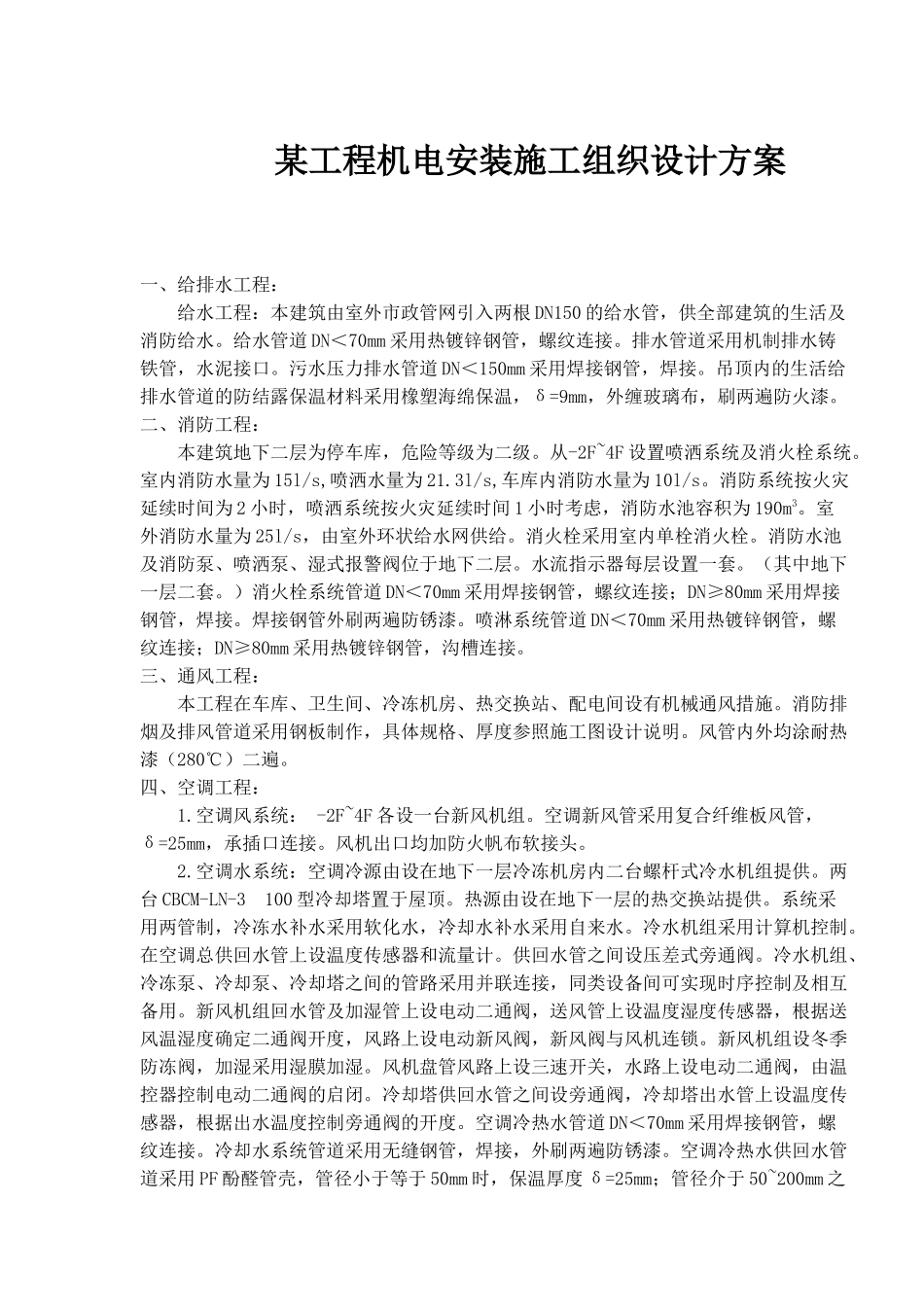

某工程机电安装施工组织设计方案一、给排水工程:给水工程:本建筑由室外市政管网引入两根 DN150 的给水管,供全部建筑的生活及消防给水。给水管道 DN<70mm 采用热镀锌钢管,螺纹连接。排水管道采用机制排水铸铁管,水泥接口。污水压力排水管道 DN<150mm 采用焊接钢管,焊接。吊顶内的生活给排水管道的防结露保温材料采用橡塑海绵保温,δ=9mm,外缠玻璃布,刷两遍防火漆。二、消防工程:本建筑地下二层为停车库,危险等级为二级。从-2F~4F 设置喷洒系统及消火栓系统。室内消防水量为 15l/s,喷洒水量为 21.3l/s,车库内消防水量为 10l/s。消防系统按火灾延续时间为 2 小时,喷洒系统按火灾延续时间 1 小时考虑,消防水池容积为 190m3。室外消防水量为 25l/s,由室外环状给水网供给。消火栓采用室内单栓消火栓。消防水池及消防泵、喷洒泵、湿式报警阀位于地下二层。水流指示器每层设置一套。(其中地下一层二套。)消火栓系统管道 DN<70mm 采用焊接钢管,螺纹连接;DN≥80mm 采用焊接钢管,焊接。焊接钢管外刷两遍防锈漆。喷淋系统管道 DN<70mm 采用热镀锌钢管,螺纹连接;DN≥80mm 采用热镀锌钢管,沟槽连接。三、通风工程:本工程在车库、卫生间、冷冻机房、热交换站、配电间设有机械通风措施。消防排烟及排风管道采用钢板制作,具体规格、厚度参照施工图设计说明。风管内外均涂耐热漆(280℃)二遍。四、空调工程:1.空调风系统: -2F~4F 各设一台新风机组。空调新风管采用复合纤维板风管,δ=25mm,承插口连接。风机出口均加防火帆布软接头。2.空调水系统:空调冷源由设在地下一层冷冻机房内二台螺杆式冷水机组提供。两台 CBCM-LN-3 100 型冷却塔置于屋顶。热源由设在地下一层的热交换站提供。系统采用两管制,冷冻水补水采用软化水,冷却水补水采用自来水。冷水机组采用计算机控制。在空调总供回水管上设温度传感器和流量计。供回水管之间设压差式旁通阀。冷水机组、冷冻泵、冷却泵、冷却塔之间的管路采用并联连接,同类设备间可实现时序控制及相互备用。新风机组回水管及加湿管上设电动二通阀,送风管上设温度湿度传感器,根据送风温湿度确定二通阀开度,风路上设电动新风阀,新风阀与风机连锁。新风机组设冬季防冻阀,加湿采用湿膜加湿。风机盘管风路上设三速开关,水路上设电动二通阀,由温控器控制电动二通阀的启闭。冷却塔供回水管之间设旁通阀,冷却塔出水管上设温度传感器,根据出水温度控制旁通阀的开度...
