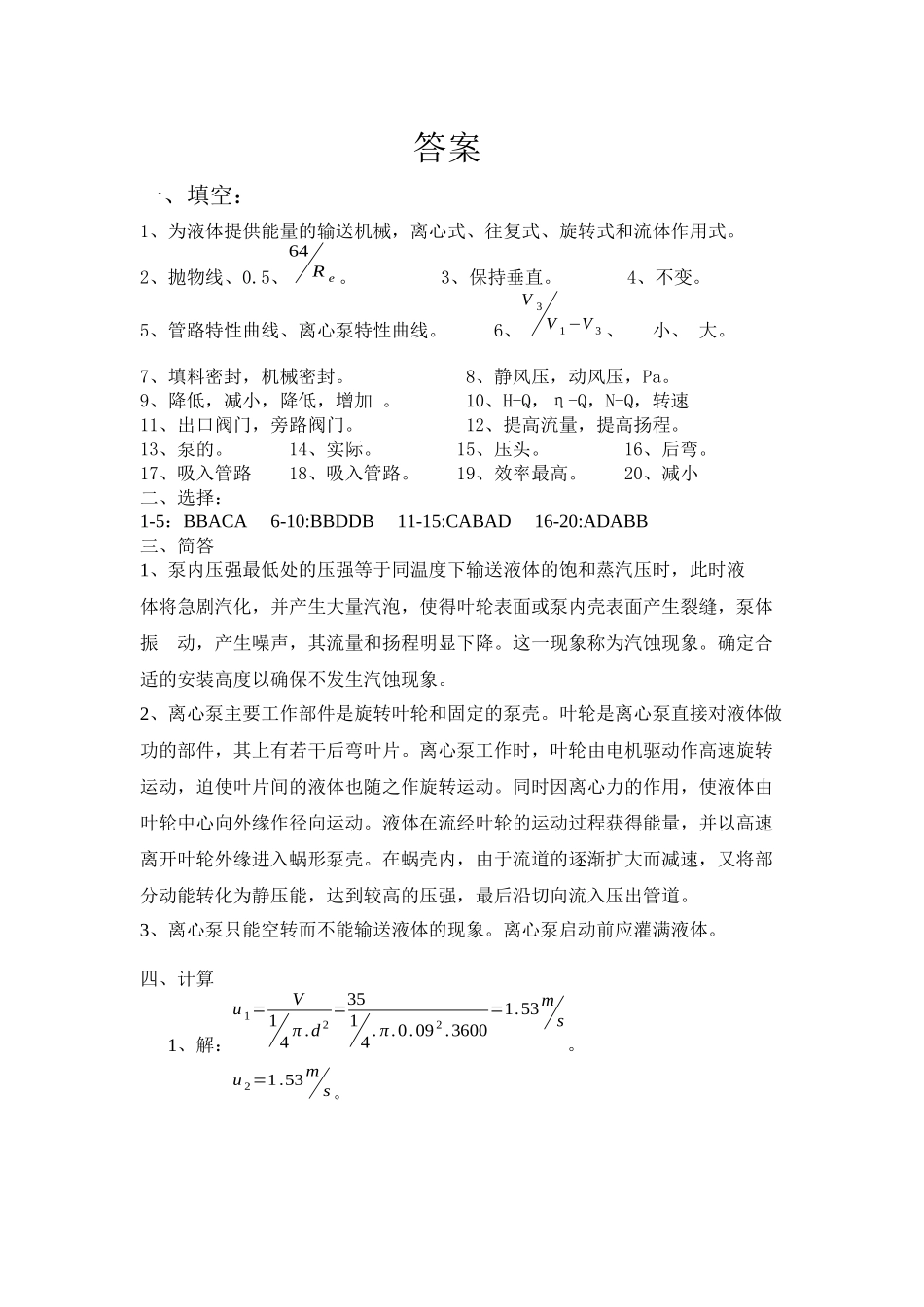

答案一、填空：1、为液体提供能量的输送机械，离心式、往复式、旋转式和流体作用式。2、抛物线、0.5、64R e 。 3、保持垂直。 4、不变。 5、管路特性曲线、离心泵特性曲线。 6、V 3V 1 −V 3 、 小、 大。 7、填料密封，机械密封。 8、静风压，动风压，Pa。 9、降低，减小，降低，增加 。 10、H-Q，η-Q，N-Q，转速11、出口阀门，旁路阀门。 12、提高流量，提高扬程。13、泵的。 14、实际。 15、压头。 16、后弯。 17、吸入管路 18、吸入管路。 19、效率最高。 20、减小二、选择：1-5：BBACA 6-10:BBDDB 11-15:CABAD 16-20:ADABB 三、简答1、泵内压强最低处的压强等于同温度下输送液体的饱和蒸汽压时，此时液 体将急剧汽化，并产生大量汽泡，使得叶轮表面或泵内壳表面产生裂缝，泵体振 动，产生噪声，其流量和扬程明显下降。这一现象称为汽蚀现象。确定合适的安装高度以确保不发生汽蚀现象。2、离心泵主要工作部件是旋转叶轮和固定的泵壳。叶轮是离心泵直接对液体做功的部件，其上有若干后弯叶片。离心泵工作时，叶轮由电机驱动作高速旋转运动，迫使叶片间的液体也随之作旋转运动。同时因离心力的作用，使液体由叶轮中心向外缘作径向运动。液体在流经叶轮的运动过程获得能量，并以高速离开叶轮外缘进入蜗形泵壳。在蜗壳内，由于流道的逐渐扩大而减速，又将部分动能转化为静压能，达到较高的压强，最后沿切向流入压出管道。3、离心泵只能空转而不能输送液体的现象。离心泵启动前应灌满液体。四、计算1、解：u 1=V14 π .d 2 =3514. π.0.09 2 .3600=1.53ms。u 2=1.53ms。 Z=H s− u 22g −h f'=H s− u 22g −λ. ld . u22g=3.0− 1.53 22.9.81−0.02.500.09 . 1.5322.9.81=1.555m考虑 0.5m 的安装安全糸数。则泵的安装高度为 1m. N 轴=N 电 η 电=2.0.94=1.88 Kw.H=Z+h ' =Z+λ. ld . u 22 g+(ς 进 +ς 出 )u 22g .H=11+(0.02160+500.09 +1+0.5). 1.53 22.9.81 . H=16.75m.N=HQ ρg=16.75.35.1000.9.81/3600=1.6 Kw . η=NN 电=85%.2、解：（1）泵的压头 在真空表及压强表所在截面 1－1 与 2－2 间列柏努利方程： Z1+ p1ρg + u122g +H= Z2+ p2ρg + u222g +H f式中 Z2－Z1=0.5m p1=－2.67×104Pa（表压） p2=2.55×105Pa（表压） u1=4Qπd12= 4×12.5×10−3π×(0.08 )2=2.49m/s u2=4Qπd22= 4×12.5×10−3π×(0.06 )2=...
