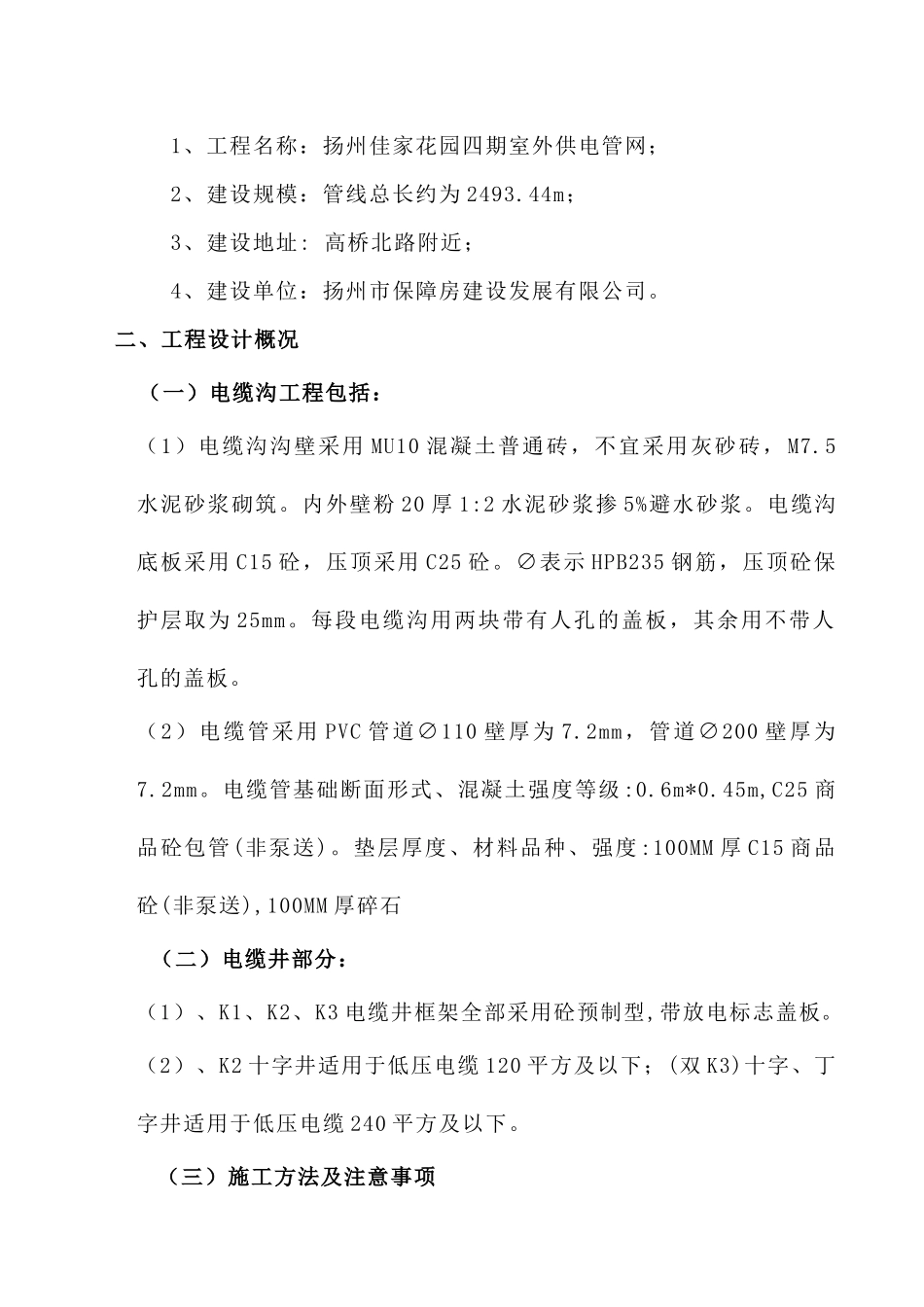

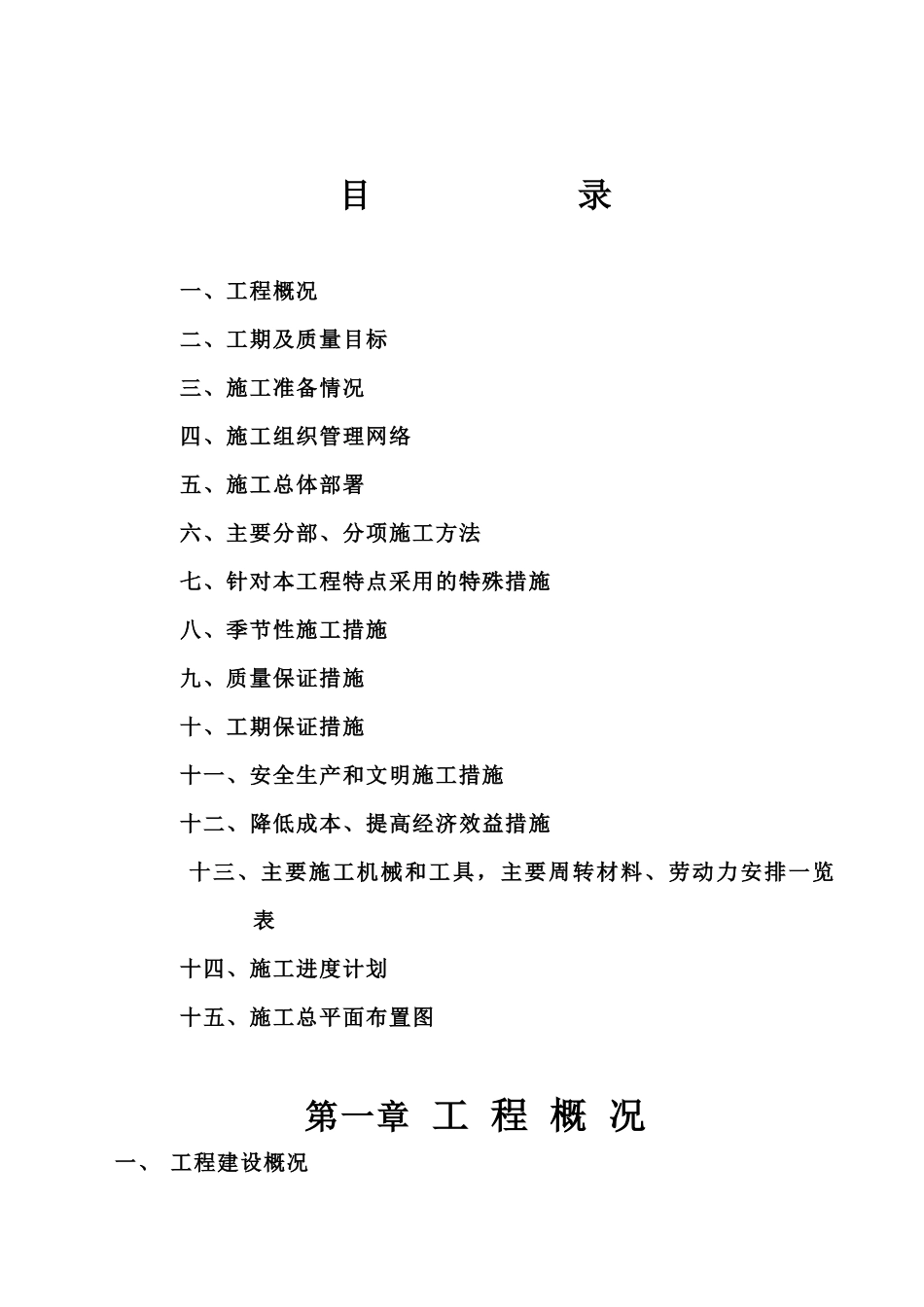

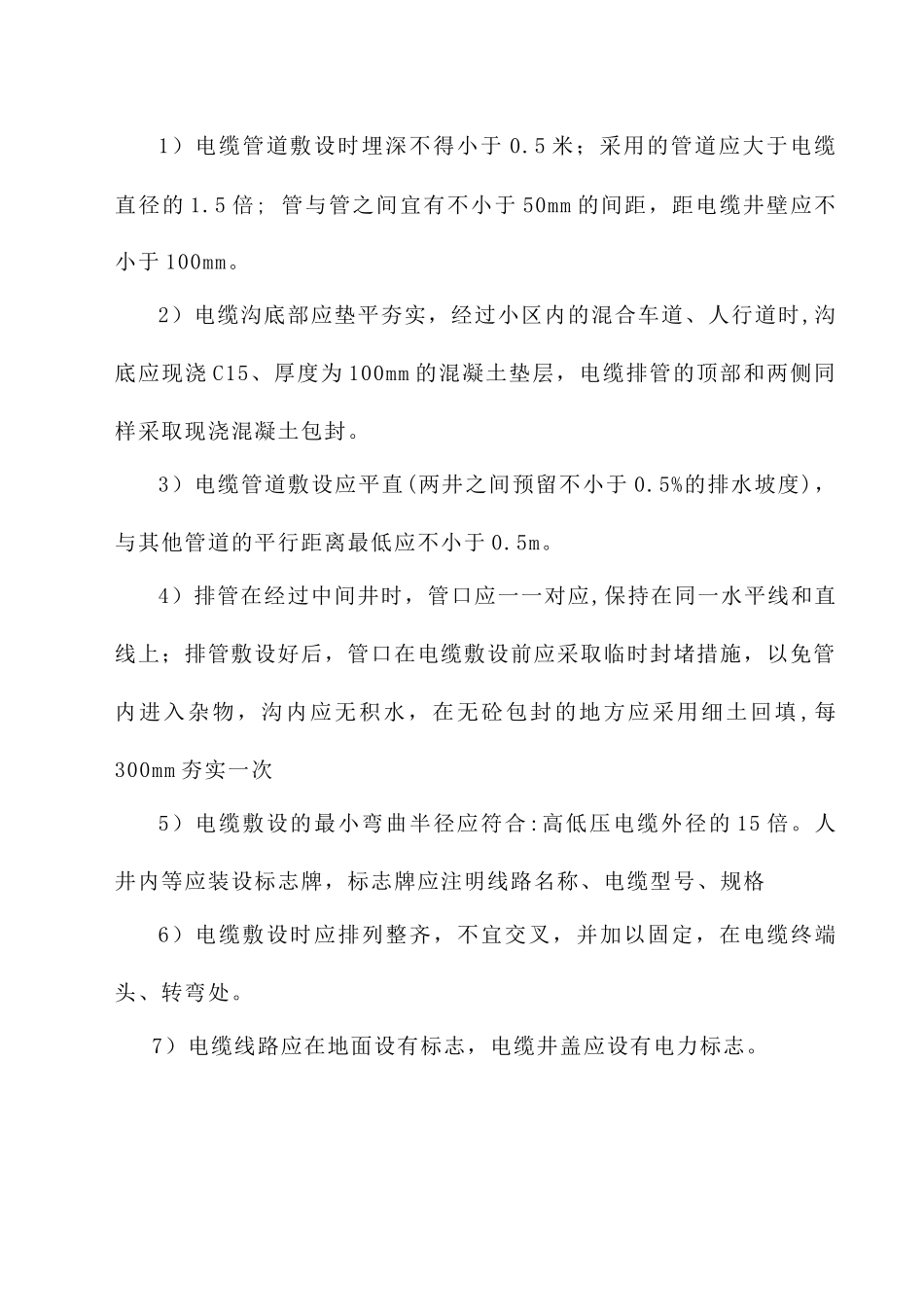

目 录一、工程概况二、工期及质量目标三、施工准备情况四、施工组织管理网络五、施工总体部署六、主要分部、分项施工方法七、针对本工程特点采用的特殊措施八、季节性施工措施九、质量保证措施十、工期保证措施十一、安全生产和文明施工措施十二、降低成本、提高经济效益措施十三、主要施工机械和工具，主要周转材料、劳动力安排一览表十四、施工进度计划十五、施工总平面布置图第一章 工 程 概 况一、 工程建设概况1、工程名称：扬州佳家花园四期室外供电管网；2、建设规模：管线总长约为 2493.44m；3、建设地址: 高桥北路附近；4、建设单位：扬州市保障房建设发展有限公司。二、工程设计概况（一）电缆沟工程包括：（1）电缆沟沟壁采用 MU10 混凝土普通砖，不宜采用灰砂砖， M7.5水泥砂浆砌筑。内外壁粉 20 厚 1:2 水泥砂浆掺 5%避水砂浆。电缆沟底板采用 C15 砼，压顶采用 C25 砼。∅表示 HPB235 钢筋，压顶砼保护层取为 25mm。每段电缆沟用两块带有人孔的盖板，其余用不带人孔的盖板。（2）电缆管采用 PVC 管道∅110 壁厚为 7.2mm，管道∅200 壁厚为7.2mm。电缆管基础断面形式、混凝土强度等级 :0.6m*0.45m,C25 商品砼包管(非泵送)。垫层厚度、材料品种、强度 :100MM 厚 C15 商品砼(非泵送),100MM 厚碎石（二）电缆井部分：（1）、K1、K2、K3 电缆井框架全部采用砼预制型,带放电标志盖板。（2）、K2 十字井适用于低压电缆 120 平方及以下；(双 K3)十字、丁字井适用于低压电缆 240 平方及以下。（三）施工方法及注意事项1）电缆管道敷设时埋深不得小于 0.5 米；采用的管道应大于电缆直径的 1.5 倍; 管与管之间宜有不小于 50mm 的间距，距电缆井壁应不小于 100mm。2）电缆沟底部应垫平夯实，经过小区内的混合车道、人行道时,沟底应现浇 C15、厚度为 100mm 的混凝土垫层，电缆排管的顶部和两侧同样采取现浇混凝土包封。3）电缆管道敷设应平直(两井之间预留不小于 0.5%的排水坡度)，与其他管道的平行距离最低应不小于 0.5m。4）排管在经过中间井时，管口应一一对应,保持在同一水平线和直线上；排管敷设好后，管口在电缆敷设前应采取临时封堵措施，以免管内进入杂物，沟内应无积水，在无砼包封的地方应采用细土回填 ,每300mm 夯实一次5）电缆敷设的最小弯曲半径应符合:高低压电缆外径的 15 倍。人井内等应装设标志牌，标志牌应注明线路名称、电缆型号、规格6）电缆敷设时应排列整齐，不...
