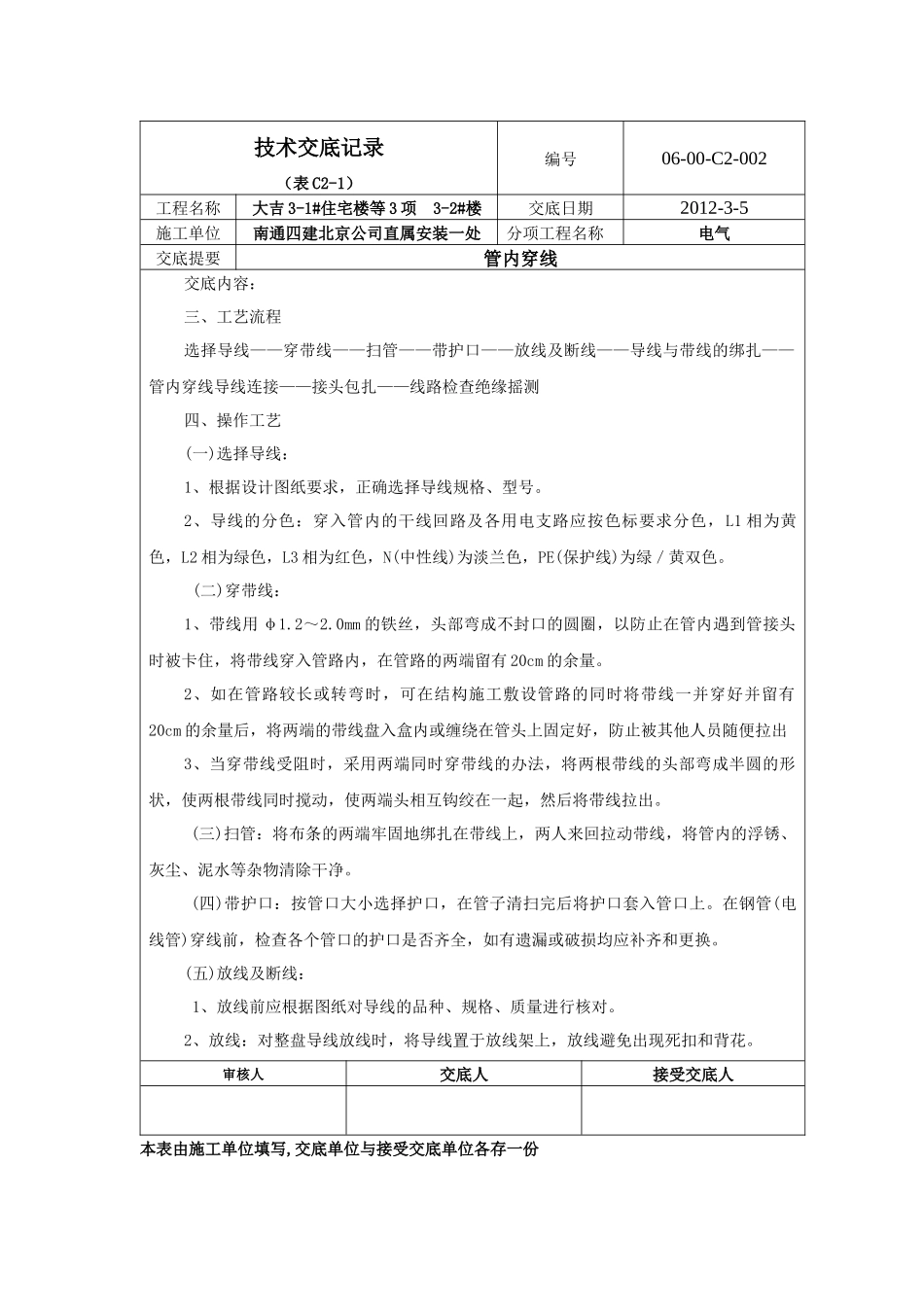

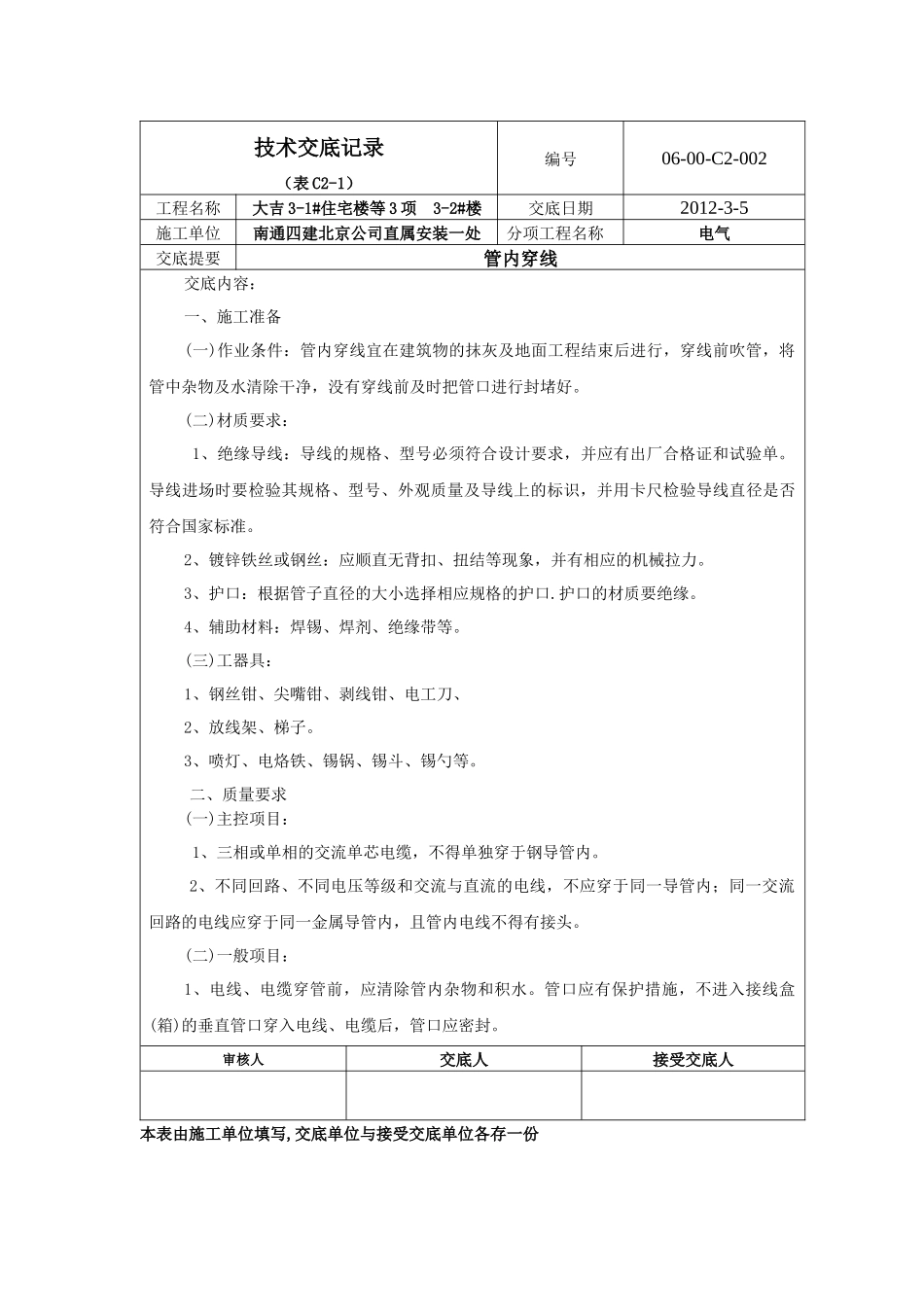

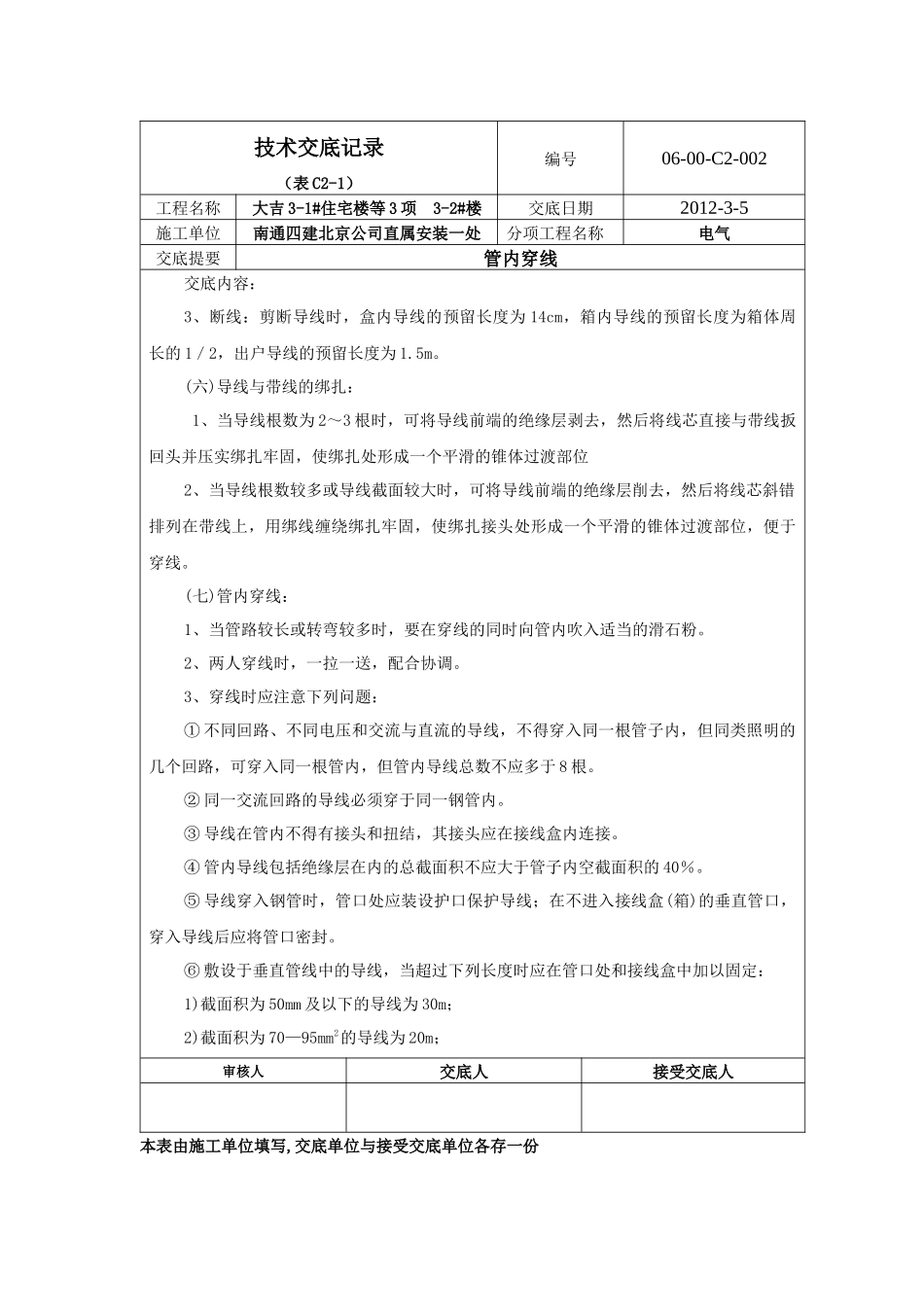

技术交底记录（表 C2-1）编号06-00-C2-002工程名称大吉 3-1#住宅楼等 3 项 3-2#楼交底日期2012-3-5施工单位南通四建北京公司直属安装一处分项工程名称电气交底提要管内穿线交底内容：一、施工准备(一)作业条件：管内穿线宜在建筑物的抹灰及地面工程结束后进行，穿线前吹管，将管中杂物及水清除干净，没有穿线前及时把管口进行封堵好。(二)材质要求： 1、绝缘导线：导线的规格、型号必须符合设计要求，并应有出厂合格证和试验单。导线进场时要检验其规格、型号、外观质量及导线上的标识，并用卡尺检验导线直径是否符合国家标准。2、镀锌铁丝或钢丝：应顺直无背扣、扭结等现象，并有相应的机械拉力。3、护口：根据管子直径的大小选择相应规格的护口.护口的材质要绝缘。4、辅助材料：焊锡、焊剂、绝缘带等。(三)工器具： 1、钢丝钳、尖嘴钳、剥线钳、电工刀、2、放线架、梯子。3、喷灯、电烙铁、锡锅、锡斗、锡勺等。二、质量要求(一)主控项目： 1、三相或单相的交流单芯电缆，不得单独穿于钢导管内。2、不同回路、不同电压等级和交流与直流的电线，不应穿于同一导管内；同一交流回路的电线应穿于同一金属导管内，且管内电线不得有接头。(二)一般项目： 1、电线、电缆穿管前，应清除管内杂物和积水。管口应有保护措施，不进入接线盒(箱)的垂直管口穿入电线、电缆后，管口应密封。审核人交底人接受交底人本表由施工单位填写,交底单位与接受交底单位各存一份技术交底记录（表 C2-1）编号06-00-C2-002工程名称大吉 3-1#住宅楼等 3 项 3-2#楼交底日期2012-3-5施工单位南通四建北京公司直属安装一处分项工程名称电气交底提要管内穿线交底内容：三、工艺流程选择导线——穿带线——扫管——带护口——放线及断线——导线与带线的绑扎——管内穿线导线连接——接头包扎——线路检查绝缘摇测四、操作工艺(一)选择导线： 1、根据设计图纸要求，正确选择导线规格、型号。2、导线的分色：穿入管内的干线回路及各用电支路应按色标要求分色，L1 相为黄色，L2 相为绿色，L3 相为红色，N(中性线)为淡兰色，PE(保护线)为绿／黄双色。 (二)穿带线： 1、带线用 φ1.2～2.0mm 的铁丝，头部弯成不封口的圆圈，以防止在管内遇到管接头时被卡住，将带线穿入管路内，在管路的两端留有 20cm 的余量。2、如在管路较长或转弯时，可在结构施工敷设管路的同时将带线一并穿好并留有20cm 的余量后，将两端的带线盘入盒内或缠绕在管头上固定好，防止被其他人...
