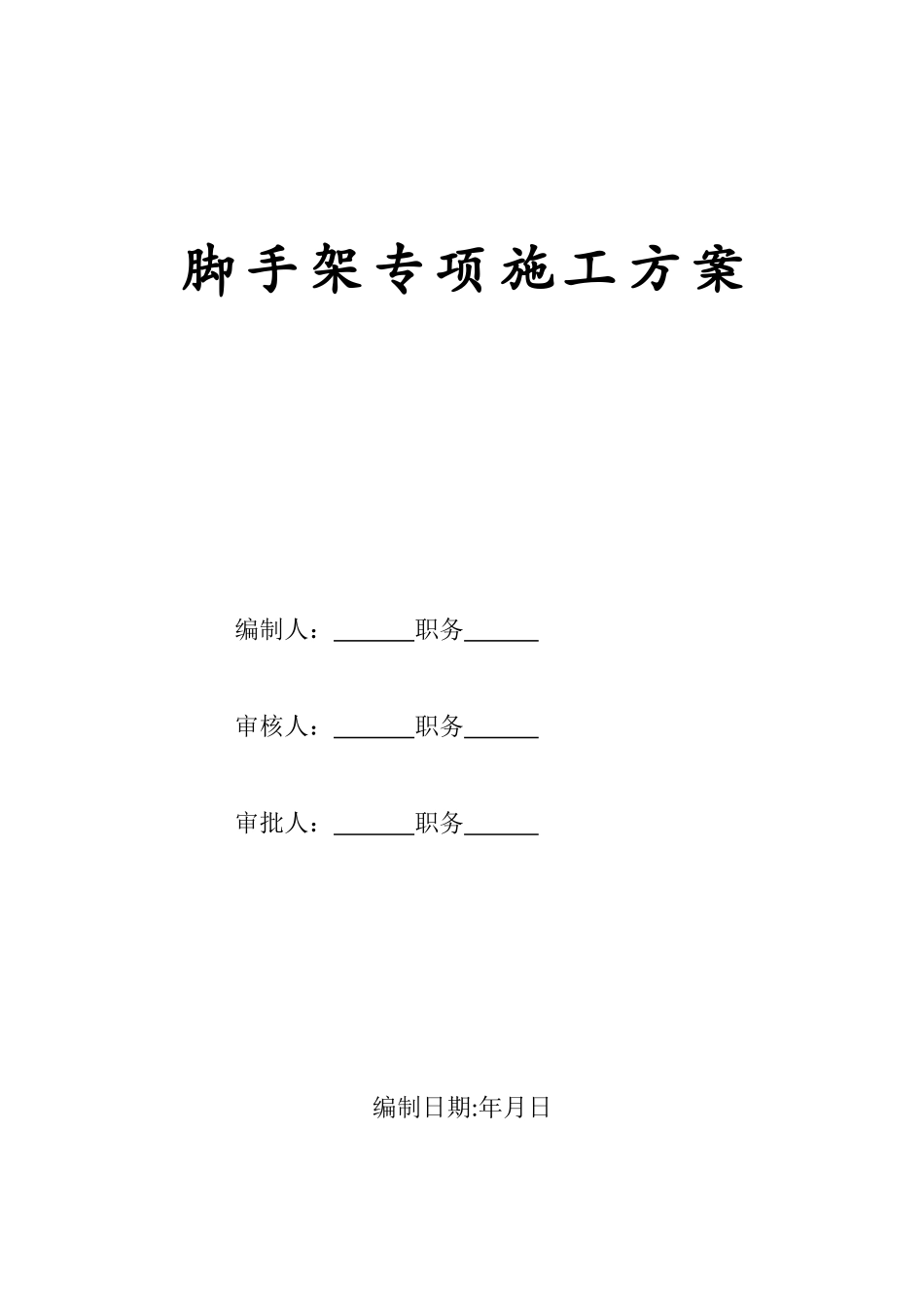

某移动通信枢纽营业楼工程脚手架施工方案(DOC23页)_第1页
1/23
某移动通信枢纽营业楼工程脚手架施工方案(DOC23页)_第2页
2/23

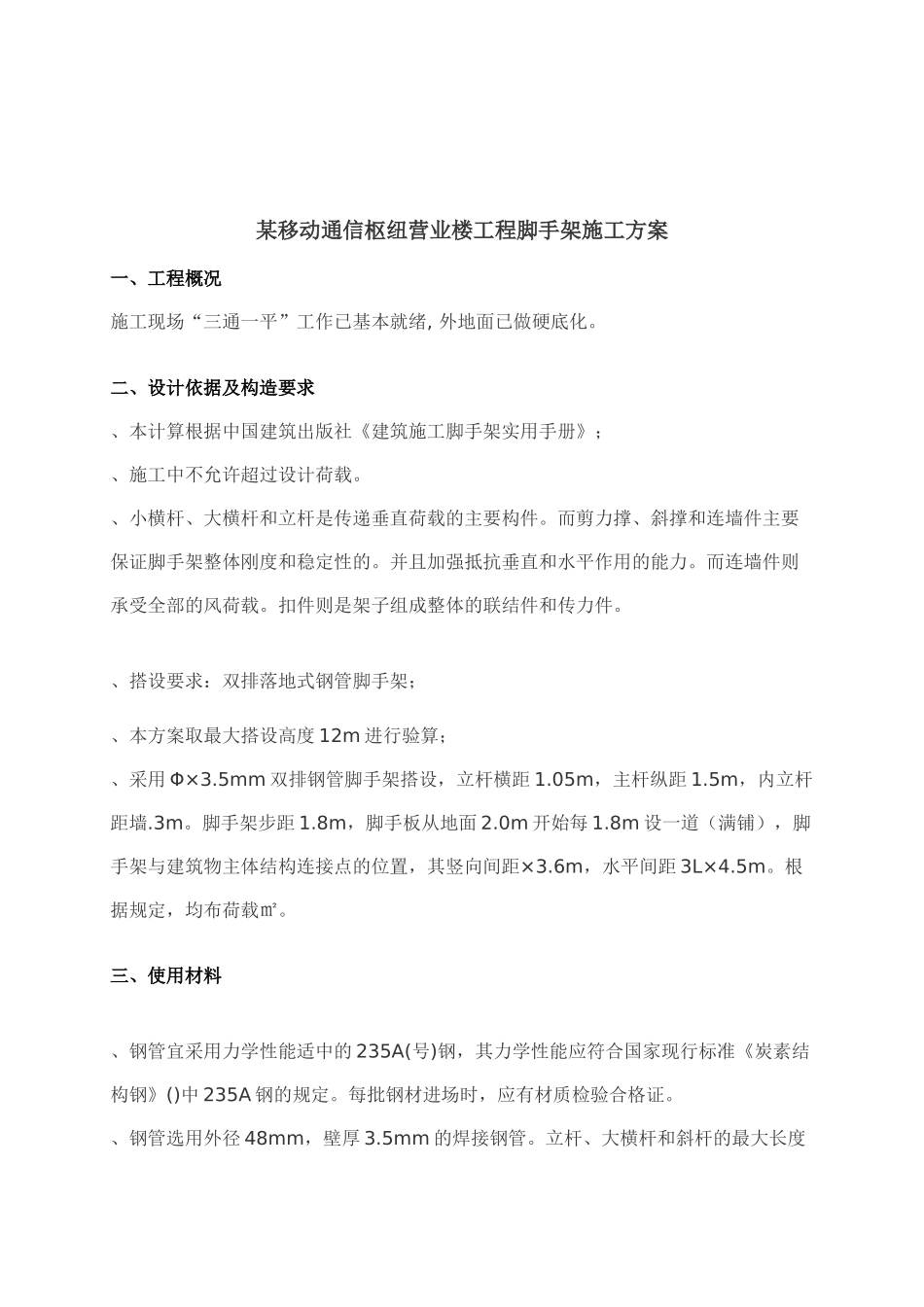

某移动通信枢纽营业楼工程脚手架施工方案(DOC23页)_第3页
3/23
脚手架专项施工方案编制人: 职务 审核人: 职务 审批人: 职务 编制日期:年月日目 录某移动通信枢纽营业楼工程脚手架施工方案一、工程概况施工现场“三通一平”工作已基本就绪, 外地面已做硬底化。二、设计依据及构造要求、本计算根据中国建筑出版社《建筑施工脚手架实用手册》;、施工中不允许超过设计荷载。、小横杆、大横杆和立杆是传递垂直荷载的主要构件。而剪力撑、斜撑和连墙件主要保证脚手架整体刚度和稳定性的。并且加强抵抗垂直和水平作用的能力。而连墙件则承受全部的风荷载。扣件则是架子组成整体的联结件和传力件。、搭设要求:双排落地式钢管脚手架; 、本方案取最大搭设高度 12m 进行验算;、采用 Φ×3.5mm 双排钢管脚手架搭设,立杆横距 1.05m,主杆纵距 1.5m,内立杆距墙.3m。脚手架步距 1.8m,脚手板从地面 2.0m 开始每 1.8m 设一道(满铺),脚手架与建筑物主体结构连接点的位置,其竖向间距×3.6m,水平间距 3L×4.5m。根据规定,均布荷载㎡。三、使用材料、钢管宜采用力学性能适中的 235A(号)钢,其力学性能应符合国家现行标准《炭素结构钢》()中 235A 钢的规定。每批钢材进场时,应有材质检验合格证。、钢管选用外径 48mm,壁厚 3.5mm 的焊接钢管。立杆、大横杆和斜杆的最大长度为 6.5m,小横杆长度 1.5m。、根据《可铸铁分类及技术条件》()的规定,扣件采用机械性能不低于的可锻铸铁制造。铸件不得有裂纹、气孔,不宜有缩松、砂眼、浇冒口残余披缝,毛刺、氧化皮等清除干净。、扣件与钢管的贴合面必须严格整形,应保证与钢管扣紧时接触良好,当扣件夹紧钢管时,开口处的最小距离应不小于 5mm。、扣件活动部位应能灵活转动,旋转扣件的两旋转面间隙应小于 1mm。、扣件表面应进行防锈处理。、脚手板应采用杉木制作,厚度不小于 50mm,宽度大于等于 200mm,长度为-6m,其材质应符合国家现行标准《木结构设计规定》(—)中对级木材的规定,不得有开裂、腐朽。脚手板的两端应采用直径为 4mm 的镀锌钢丝各设两道箍。、钢管及扣件报皮标准:钢管弯曲、压扁、有裂纹或严重锈蚀;扣件有脆裂、变形、滑扣应报废和禁止使用。、外架钢管采用金黄色,栏杆采用红白相间色,扣件刷暗红色防锈漆。四、搭设技术措施、外架搭设()立杆垂直度偏差不得大于架高的/。()立杆接头除在顶层可采用搭接外,其余各接头必须采取对接扣件,对接应符合下要求:立杆上的对接扣件应交错布置,两相邻立杆接头不应设在同...
