JK提升机(JTP提升绞车)电气控制使用说明书(PLC标准型)VIP免费

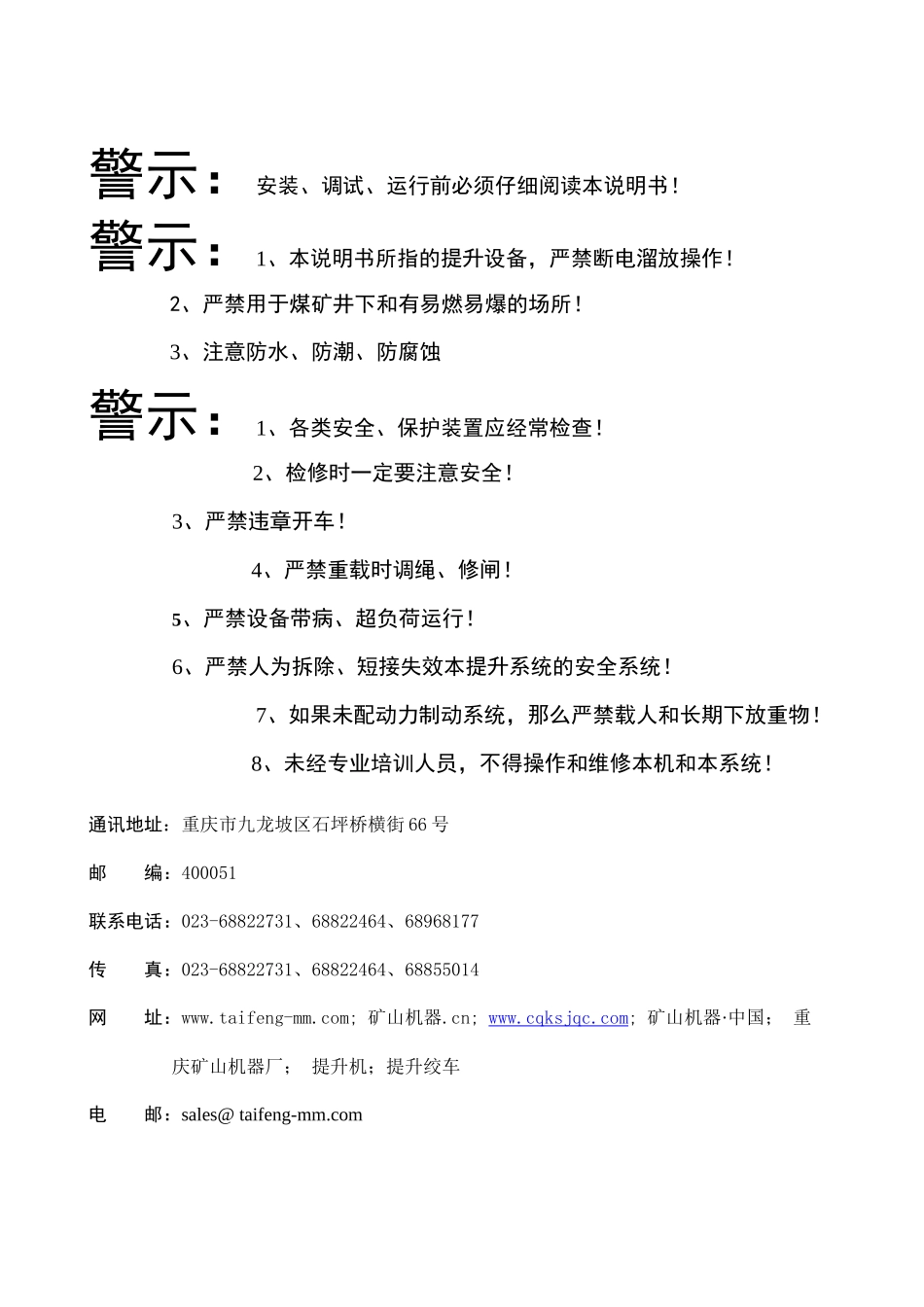

警示：安装、调试、运行前必须仔细阅读本说明书！警示：1、本说明书所指的提升设备，严禁断电溜放操作！ 2、严禁用于煤矿井下和有易燃易爆的场所！ 3、注意防水、防潮、防腐蚀警示：1、各类安全、保护装置应经常检查！2、检修时一定要注意安全！ 3、严禁违章开车！4、严禁重载时调绳、修闸！ 5、严禁设备带病、超负荷运行！ 6、严禁人为拆除、短接失效本提升系统的安全系统！ 7、如果未配动力制动系统，那么严禁载人和长期下放重物！8、未经专业培训人员，不得操作和维修本机和本系统！通讯地址：重庆市九龙坡区石坪桥横街 66 号邮 编：400051联系电话：023-68822731、68822464、68968177传 真：023-68822731、68822464、68855014网 址：www.taifeng-mm.com; 矿山机器.cn; www.cqksjqc.com; 矿山机器·中国； 重庆矿山机器厂； 提升机；提升绞车电 邮：sales@ taifeng-mm.comJK 提升机、JTP 提升绞车重庆泰丰矿山机器有限公司JK(JTP).PLC.SM电控使用说明书共 23 页第 1 页目 录一、 概述二、 PLC 硬件组成及原理三、 控制原理及系统说明四、 系统的联锁及保护五、 系统安装及调试方法六、 使用及操作方法七、 维护与保养方法八、 元器件安装、产品包装与贮存九、 常见故障及排除方法编制吴水章校对赵久发审核梁开谧批准张泰业JK 提升机、JTP 提升绞车重庆泰丰矿山机器有限公司JK(JTP).PLC.SM电控使用说明书共 23 页第 2 页一、概述1.1、主要用途及适用范围本使用说明书阐述的电气控制系统与 JK(JTP)型矿用提升机（绞车）的主机使用说明书配套使用。本 PLC 电控设备与提升机(绞车)配套使用,主要由低压电源换向柜、PLC 控制柜、动力制动柜、接触器柜和操作台等构成，以进口原装 PLC 作为控制核心，对提升机(绞车)的启动、运行、制动、停车、换向、保护等方面进行系统控制；并具有提升机(绞车)在运行中所必要的联锁、保护装置，以达到提升机(绞车)的安全运行；安全回路采用硬件与软件冗余实现双重保护。1.2、使用工作条件及环境本控制设备适用于以下工作环境：1.2.1、海拔高度不超过 1000 米；超过 1000 米时选用的电气设备应作适当降额使用或按用户要求设计。1.2.2、室内安装环境温度不超过＋40℃；不低于 5℃。 1.2.3、相对湿度不大于 85％（环境温度为 20℃±5℃时）；机房内应能防止水和液体侵入电器内部。1.2.4、没有导电尘埃及对金属和绝缘有破坏作用的气体。1.2.5、没有剧烈震动和颠簸...
