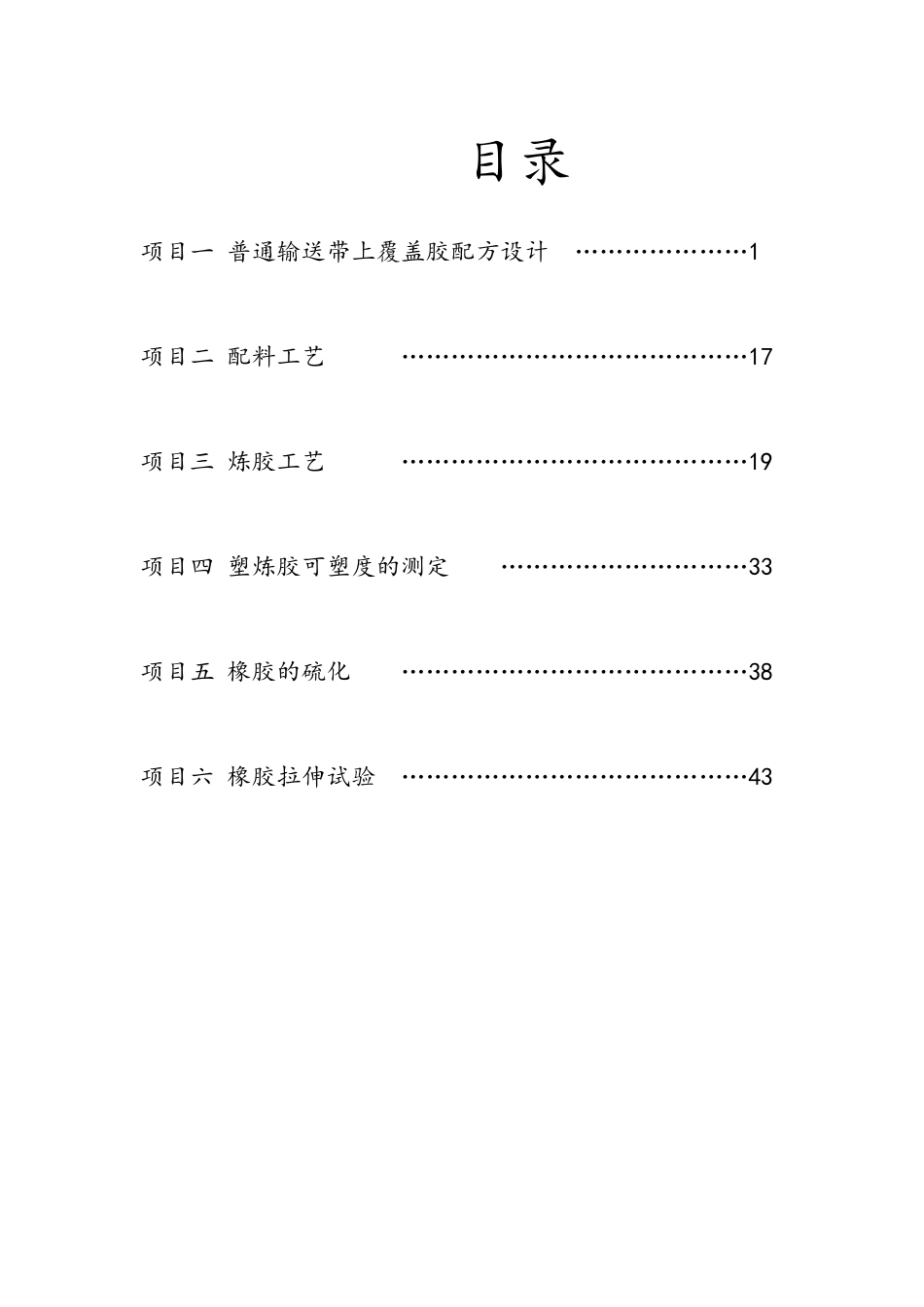

高分子材料应用技术专业橡胶加工工艺及技术课程报告班级：高分子 1131组别：第三组姓名：张伟教师：邹一明 黄勇 学期：2012/2013 年度第二学期目录项目一 普通输送带上覆盖胶配方设计 …………………1项目二 配料工艺 ……………………………………17项目三 炼胶工艺 ……………………………………19项目四 塑炼胶可塑度的测定 …………………………33项目五 橡胶的硫化 ……………………………………38项目六 橡胶拉伸试验 ……………………………………43项目一普通输送带上覆盖胶配方设计一、 设计方案1、输送带结构：上下覆盖胶、带芯、边条胶；2、上覆盖胶的作用及性能要求。 （1）作用运输带在使用时，其上覆盖胶受到物料的冲击、磨损、温度变化和打起的作用及微生物的侵蚀等。（2）性能要求由于运输带上覆盖胶会与被输送物体直接接触，因此对上覆盖胶要求抗冲击性好，耐磨性好。由于上覆盖胶直接暴露于空气中，且可能输送易腐蚀的物品，为提高运输带的使用时间及质量，因此要求上覆盖胶具有耐天候性。由于上覆盖胶要与带芯贴合，因此，要求上覆盖胶必须具有一定的附着性。由于配方不仅仅是理论上的，而且要用于实际的生产中，因此还要求配方设计的同时，还需考虑加工工艺的可行性。（3）技术要求普通输送带上覆盖层拉伸强度不小于 15MPa，拉断伸长度不小于 350%，磨耗量小于等于 200 立方毫米，层间粘合强度纵向试样平均值布层间不小于 3.2N／mm，覆盖胶与布层间不小于 2.1N／mm，耐老化耐生物侵蚀。此处还要求具有良好的粘性等工艺性能。二、学习任务（一）生胶烟片胶3¿:在常温下具有较高的弹性,稍带塑性,具有非常好的机械强度,滞后损失小,在多次变形时生热低,因此其耐曲挠性也很好,其电绝缘性良好,但不耐老化,有较好的耐碱性能,但不耐浓强酸,耐油性和耐溶剂性很差,但有良好的加工性能,且防水性较好。玻璃化温度-72℃，分解温度 200℃，相对密度 0.9～0.95。SBR：耐磨性、耐气透性好，耐老化性能较 NR 和 BR 好，防水性较好，加工安全性较高，硫化速度较慢，不易焦烧、不易过硫，硫化平坦性好；耐撕裂性、弹性、耐寒性差，多次变形下生热大，耐曲挠、龟裂性差，耐油性差，不易过炼，可塑度均匀，硫化后橡胶硬度变化小。BR：弹性好，耐磨性和耐低温性能好，生热低，滞后损失小，耐曲挠性、抗龟裂性及动态性能好，硫化反应速度较慢，但其拉伸强度较低、撕裂强度差，加工性能差，生胶的冷流倾向大，加工型和自...
