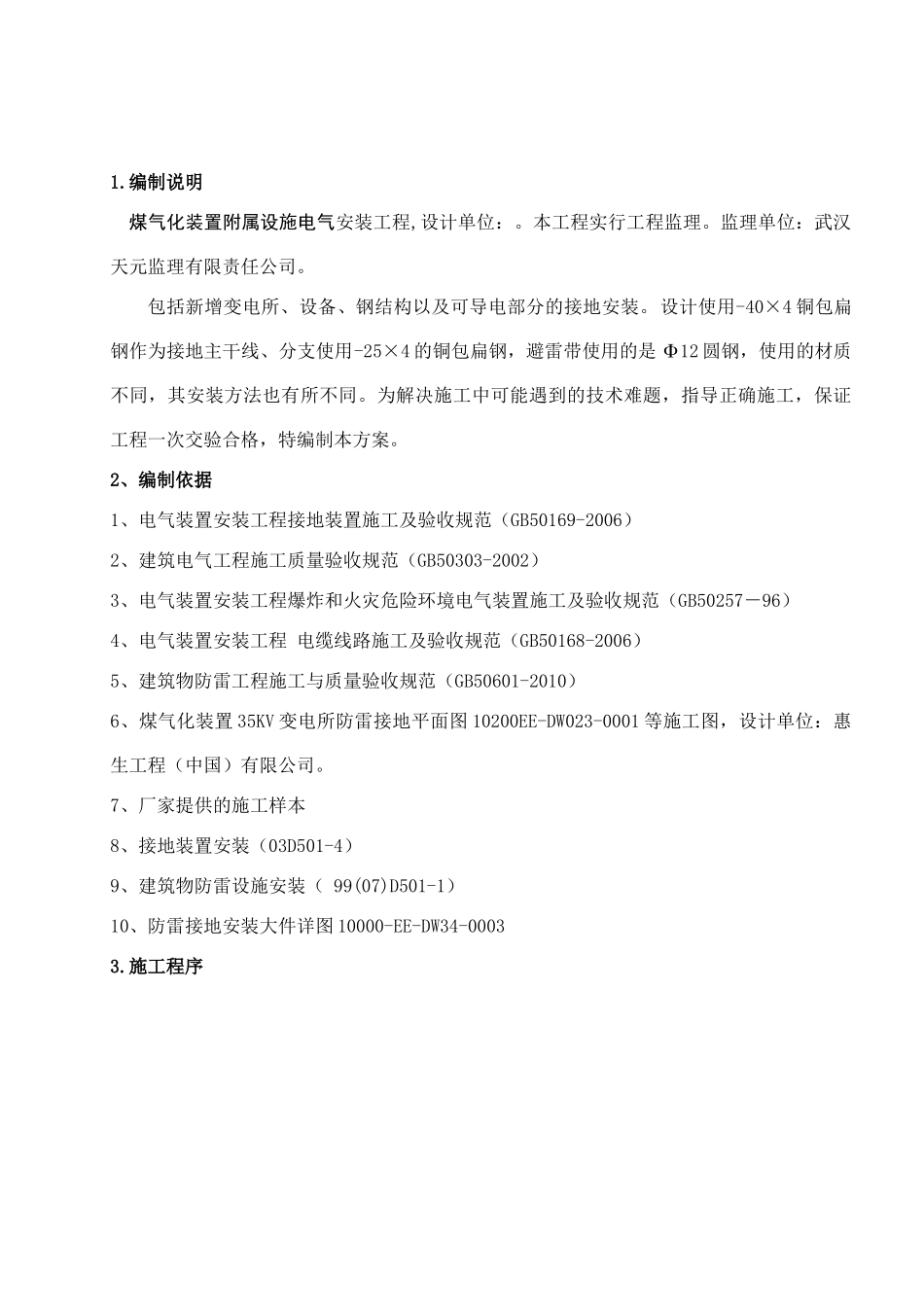

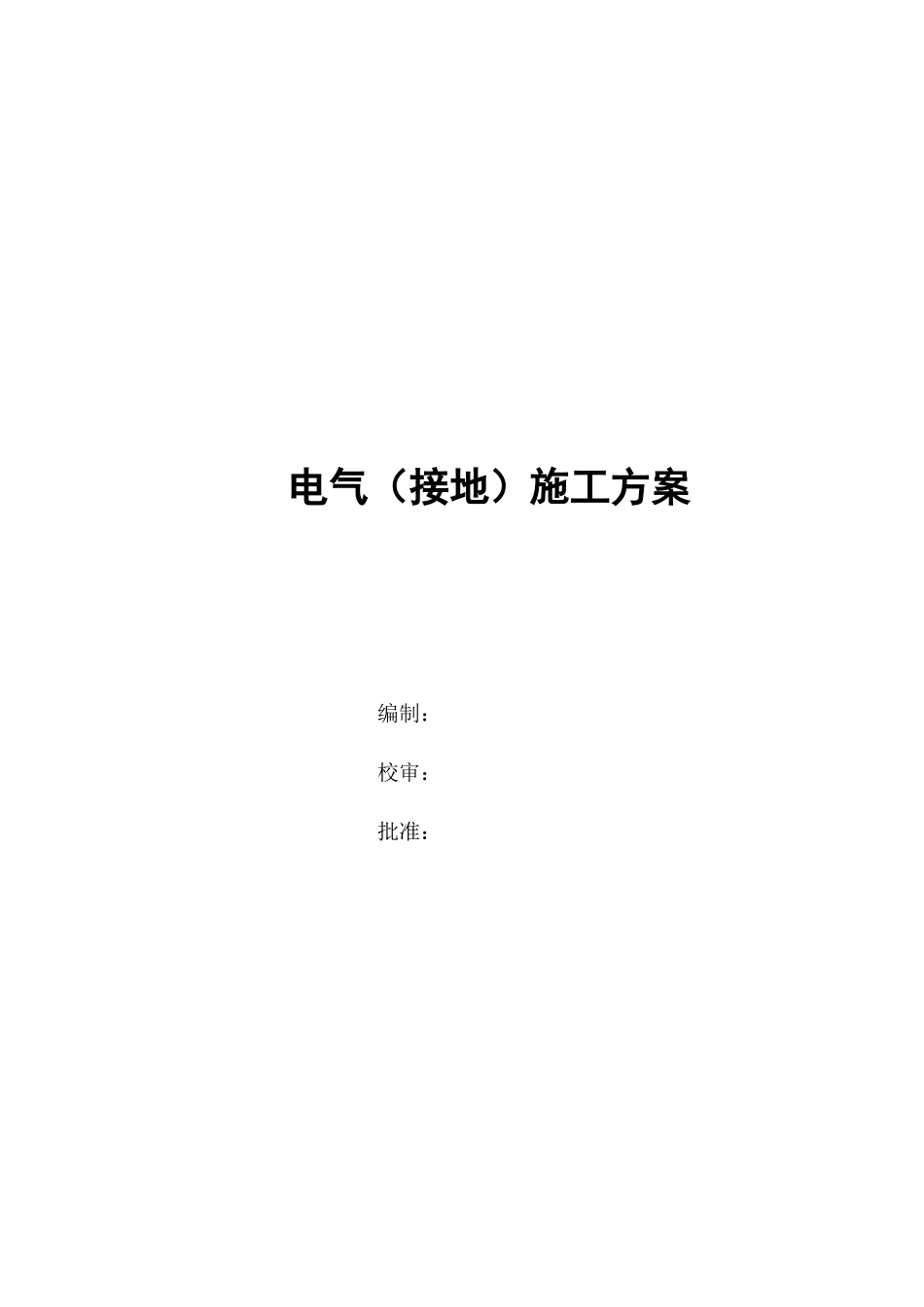

电气（接地）施工方案编制：校审：批准：1、编制说明2、编制依据3、施工程序4、工程概况5、施工方法和技术要求6、质量要求和质量保证措施7、HSE 风险分析，保证措施，应急预案8、资源需求计划9、附录1.编制说明煤气化装置附属设施电气安装工程,设计单位：。本工程实行工程监理。监理单位：武汉天元监理有限责任公司。包括新增变电所、设备、钢结构以及可导电部分的接地安装。设计使用-40×4 铜包扁钢作为接地主干线、分支使用-25×4 的铜包扁钢，避雷带使用的是 Φ12 圆钢，使用的材质不同，其安装方法也有所不同。为解决施工中可能遇到的技术难题，指导正确施工，保证工程一次交验合格，特编制本方案。2、编制依据1、电气装置安装工程接地装置施工及验收规范（GB50169-2006）2、建筑电气工程施工质量验收规范（GB50303-2002）3、电气装置安装工程爆炸和火灾危险环境电气装置施工及验收规范（GB50257－96）4、电气装置安装工程 电缆线路施工及验收规范（GB50168-2006）5、建筑物防雷工程施工与质量验收规范（GB50601-2010）6、煤气化装置 35KV 变电所防雷接地平面图 10200EE-DW023-0001 等施工图，设计单位：惠生工程（中国）有限公司。7、厂家提供的施工样本8、接地装置安装（03D501-4）9、建筑物防雷设施安装（ 99(07)D501-1）10、防雷接地安装大件详图 10000-EE-DW34-00033.施工程序填报隐蔽工程记录并报验完工接地扁钢连接接地扁钢敷设挖接地沟槽接地电阻测试定位放线分层填土夯实应增打接地极4.工程概况 煤气化装置电气接地安装工程包括新增变电所、压缩机厂房，设备、钢结构以及可导电部分的接地安装，接地系统工作量大。5.施工方法与技术要求1、接地装置所用材料为铜包扁钢接地线。接地线规格：装置区接地主干线采用-40×4 铜包扁钢，接地支线采用-25×4，避雷带采用 Φ12 的镀锌圆钢，接地线与预埋钢板之间的连接采用热熔焊，明配接地线间的连接采用连接卡连接，连接处均应做防腐处理。2、各个用电设备的保护接地线采用软铜导线，接至设备外壳上的接地线规格如下：1) 接地干线采用-40×4 铜包扁钢，埋地是需穿 DN50 的硬 PVC 保护管，非金属设备外壳接地支线采用-25×4 铜包扁钢，电气设备采用 BVR-0.45／0.75 型绝缘黄／绿软铜导线，埋地时须穿 DN25 的 PVC 硬管，导线截面积如下：操作柱 6mm2配电箱，检修电源箱，控制箱和电控柜 25mm25.5KW∠电动机功率≤15KW16mm2变压器，高压开关柜70mm2电动机≥100KW...
