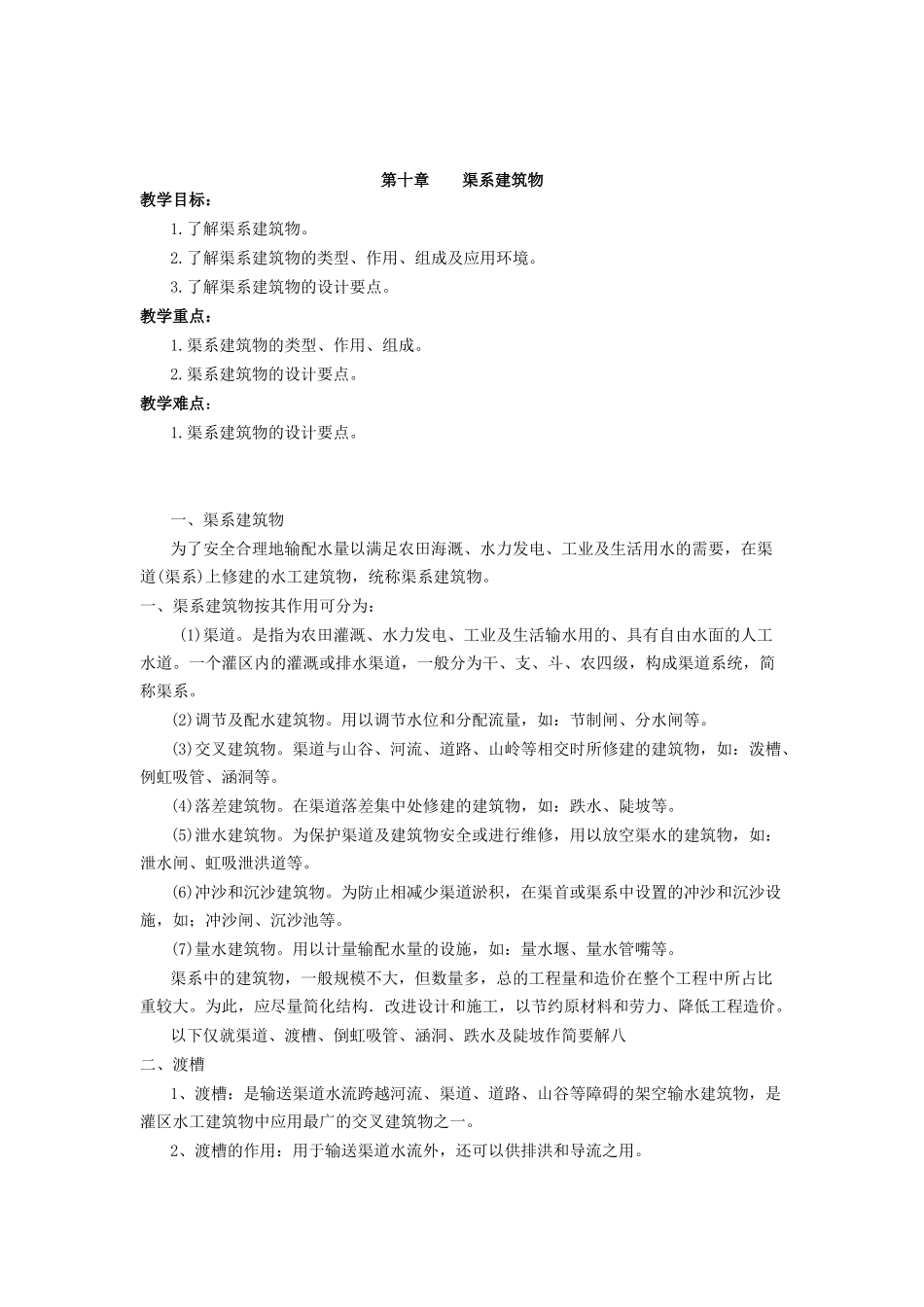

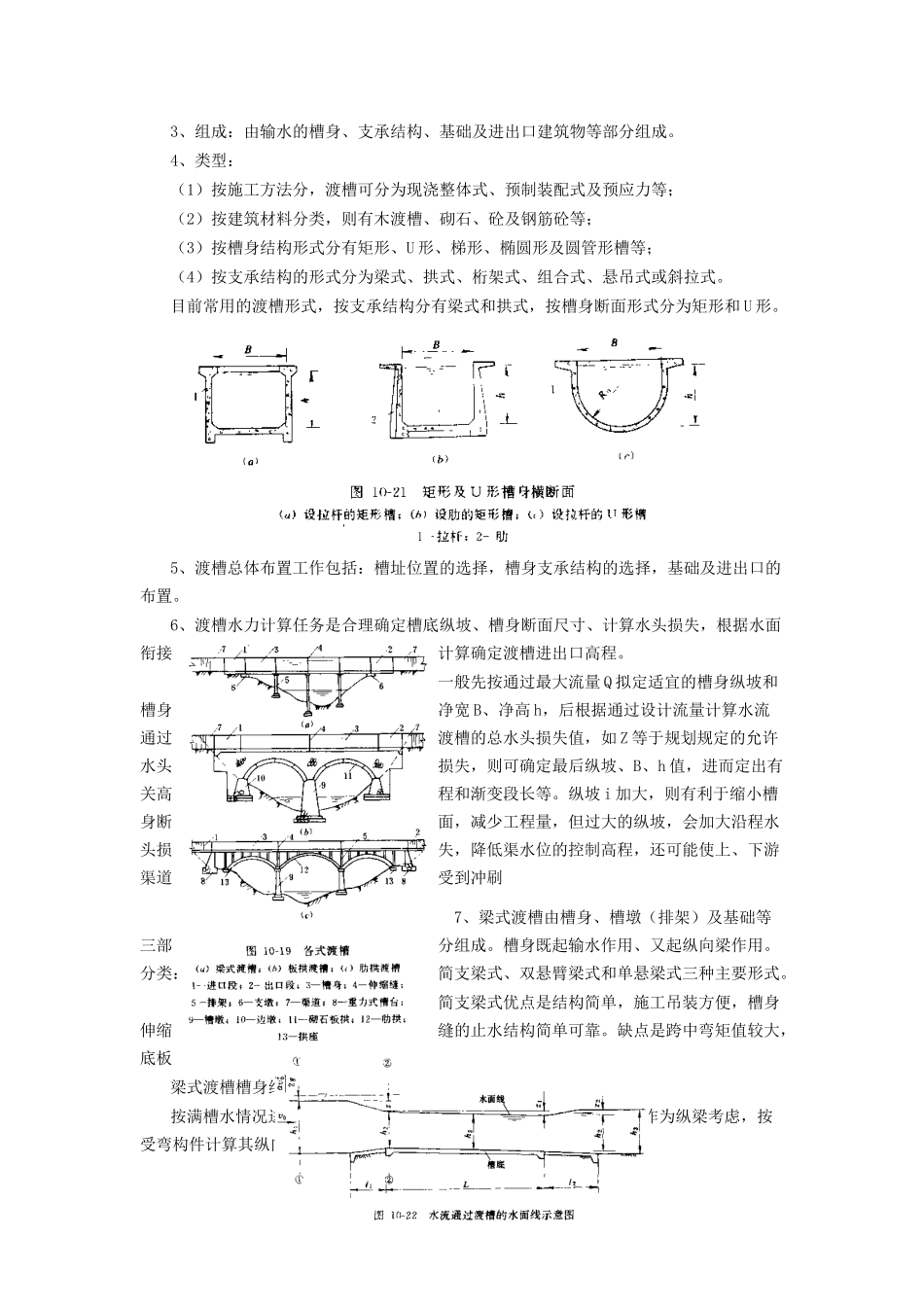

第十章 渠系建筑物教学目标：1.了解渠系建筑物。2.了解渠系建筑物的类型、作用、组成及应用环境。3.了解渠系建筑物的设计要点。教学重点：1.渠系建筑物的类型、作用、组成。2.渠系建筑物的设计要点。教学难点：1.渠系建筑物的设计要点。 一、渠系建筑物为了安全合理地输配水量以满足农田海溉、水力发电、工业及生活用水的需要，在渠道(渠系)上修建的水工建筑物，统称渠系建筑物。一、渠系建筑物按其作用可分为： (1)渠道。是指为农田灌溉、水力发电、工业及生活输水用的、具有自由水面的人工水道。一个灌区内的灌溉或排水渠道，一般分为干、支、斗、农四级，构成渠道系统，简称渠系。(2)调节及配水建筑物。用以调节水位和分配流量，如：节制闸、分水闸等。(3)交叉建筑物。渠道与山谷、河流、道路、山岭等相交时所修建的建筑物，如：泼槽、例虹吸管、涵洞等。(4)落差建筑物。在渠道落差集中处修建的建筑物，如：跌水、陡坡等。(5)泄水建筑物。为保护渠道及建筑物安全或进行维修，用以放空渠水的建筑物，如：泄水闸、虹吸泄洪道等。(6)冲沙和沉沙建筑物。为防止相减少渠道淤积，在渠首或渠系中设置的冲沙和沉沙设施，如；冲沙闸、沉沙池等。(7)量水建筑物。用以计量输配水量的设施，如：量水堰、量水管嘴等。渠系中的建筑物，一般规模不大，但数量多，总的工程量和造价在整个工程中所占比重较大。为此，应尽量简化结构．改进设计和施工，以节约原材料和劳力、降低工程造价。以下仅就渠道、渡槽、倒虹吸管、涵洞、跌水及陡坡作简要解八二、渡槽1、渡槽：是输送渠道水流跨越河流、渠道、道路、山谷等障碍的架空输水建筑物，是灌区水工建筑物中应用最广的交叉建筑物之一。2、渡槽的作用：用于输送渠道水流外，还可以供排洪和导流之用。3、组成：由输水的槽身、支承结构、基础及进出口建筑物等部分组成。4、类型：（1）按施工方法分，渡槽可分为现浇整体式、预制装配式及预应力等；（2）按建筑材料分类，则有木渡槽、砌石、砼及钢筋砼等；（3）按槽身结构形式分有矩形、U 形、梯形、椭圆形及圆管形槽等；（4）按支承结构的形式分为梁式、拱式、桁架式、组合式、悬吊式或斜拉式。目前常用的渡槽形式，按支承结构分有梁式和拱式，按槽身断面形式分为矩形和 U 形。5、渡槽总体布置工作包括：槽址位置的选择，槽身支承结构的选择，基础及进出口的布置。6、渡槽水力计算任务是合理确定槽底纵坡、槽身断面尺寸、计算水头损失，根据水面衔接计算确定渡槽进...
