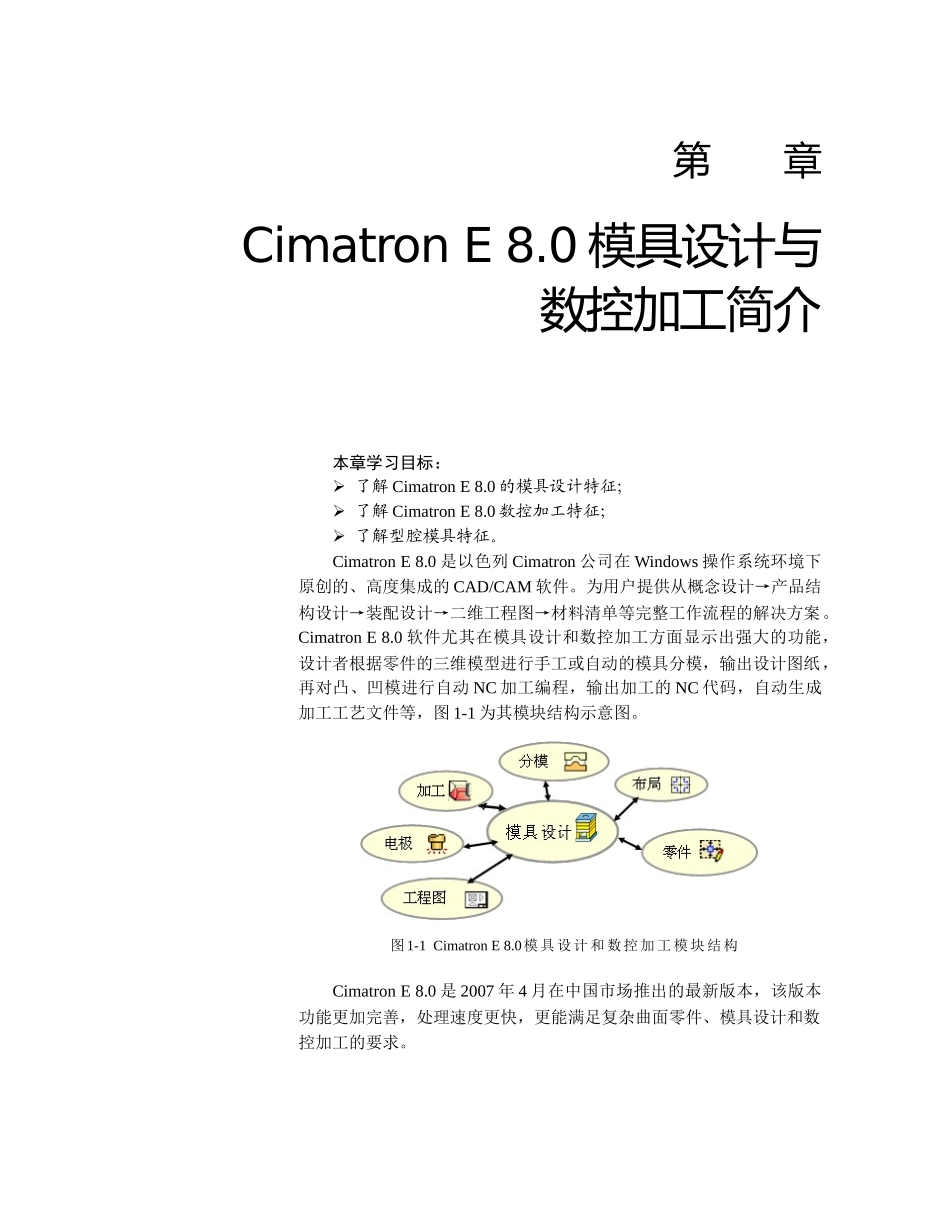

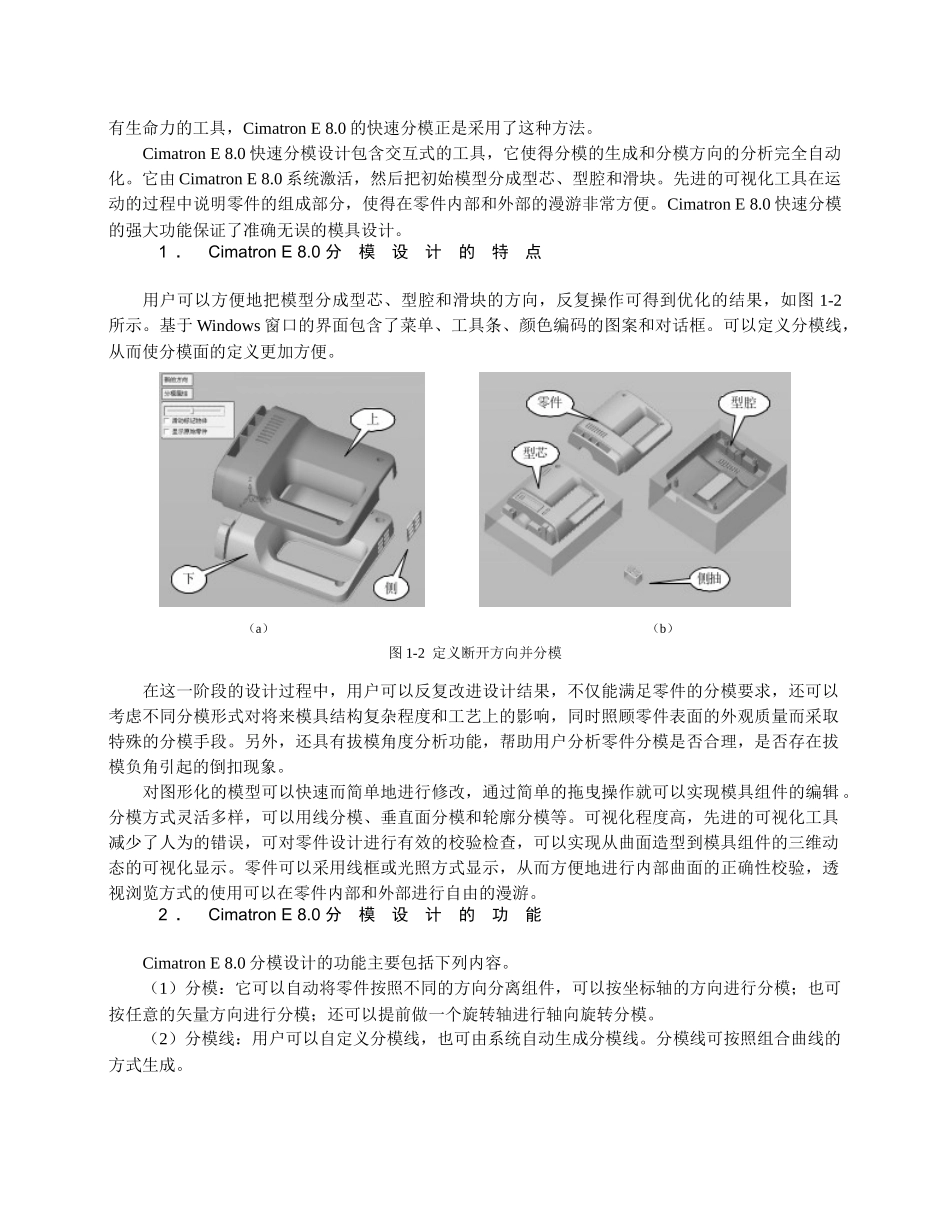

第1 章Cimatron E 8.0 模具设计与数控加工简介本章学习目标： 了解 Cimatron E 8.0 的模具设计特征； 了解 Cimatron E 8.0 数控加工特征； 了解型腔模具特征。Cimatron E 8.0 是以色列 Cimatron 公司在 Windows 操作系统环境下原创的、高度集成的 CAD/CAM 软件。为用户提供从概念设计→产品结构设计→装配设计→二维工程图→材料清单等完整工作流程的解决方案。Cimatron E 8.0 软件尤其在模具设计和数控加工方面显示出强大的功能，设计者根据零件的三维模型进行手工或自动的模具分模，输出设计图纸，再对凸、凹模进行自动 NC 加工编程，输出加工的 NC 代码，自动生成加工工艺文件等，图 1-1 为其模块结构示意图。图 1-1 Cimatron E 8.0模 具 设 计 和 数 控 加 工 模 块 结 构Cimatron E 8.0 是 2007 年 4 月在中国市场推出的最新版本，该版本功能更加完善，处理速度更快，更能满足复杂曲面零件、模具设计和数控加工的要求。1.1 Cimatron E 8.0模 具 设 计 概 述在模具制造业，制造生产的基础在于迅速而简单的模具设计。一个完整的模具可能要用多达 6个月的时间才能设计完成。简单的零件设计可能只需要几分钟，而复杂的零件设计可能要几天的时间。Cimatron E 8.0 的模具设计与制造模块是在世界范围对模具制造的典型用户进行实地考察和调研之后，在分析大量软件需求的基础上开发的针对模具设计与制造的自动化工具。这些工具包括模具分模（QuickSplit）、模具电极（Quick Electrode ）和模具设计（Moldbase ）等。这些工具覆盖了模具设计过程中的所有工作流程和软件需求，与 Cimatron E 8.0 的核心系统 CAD/CAM 一起实现了针对模具行业的全面解决方案。Cimatron E 8.0 为模具设计者提供了一种新的工作模式——模具工程。它把产品的分模构建（如模型的自动断开、分模线和分模面设计）与整体模具设计（如模架的选择和型腔的布置等）紧密结合起来，这样，在 Cimatron E 8.0 中，分模设计和模具设计就可以在一个工程流程中完整地进行下来。同时，Cimatron E 8.0 还保持了 Cimatron E 5.0 工作模式的单独分模设计功能。1.1.1 Cimatron E 8.0 分 模根据产品模型进行型芯、型腔设计时，通常采用的方法有：（1）在 CAD 系统中近似于手工地产生所需的分模线，把属于型芯、型腔的曲面分开，对于处在分模线上的部分曲面用相应的分模线裁剪开，最后借...
