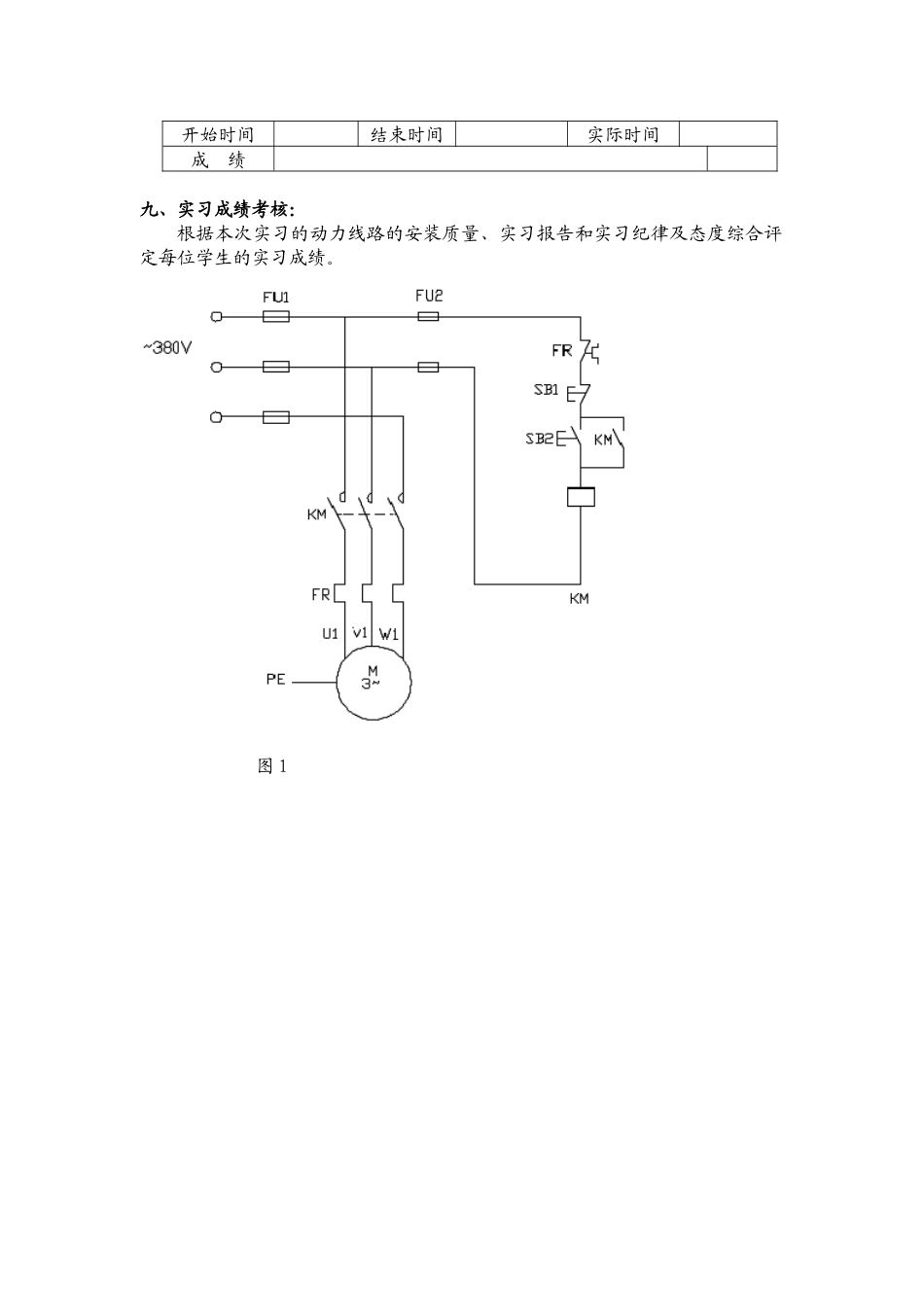

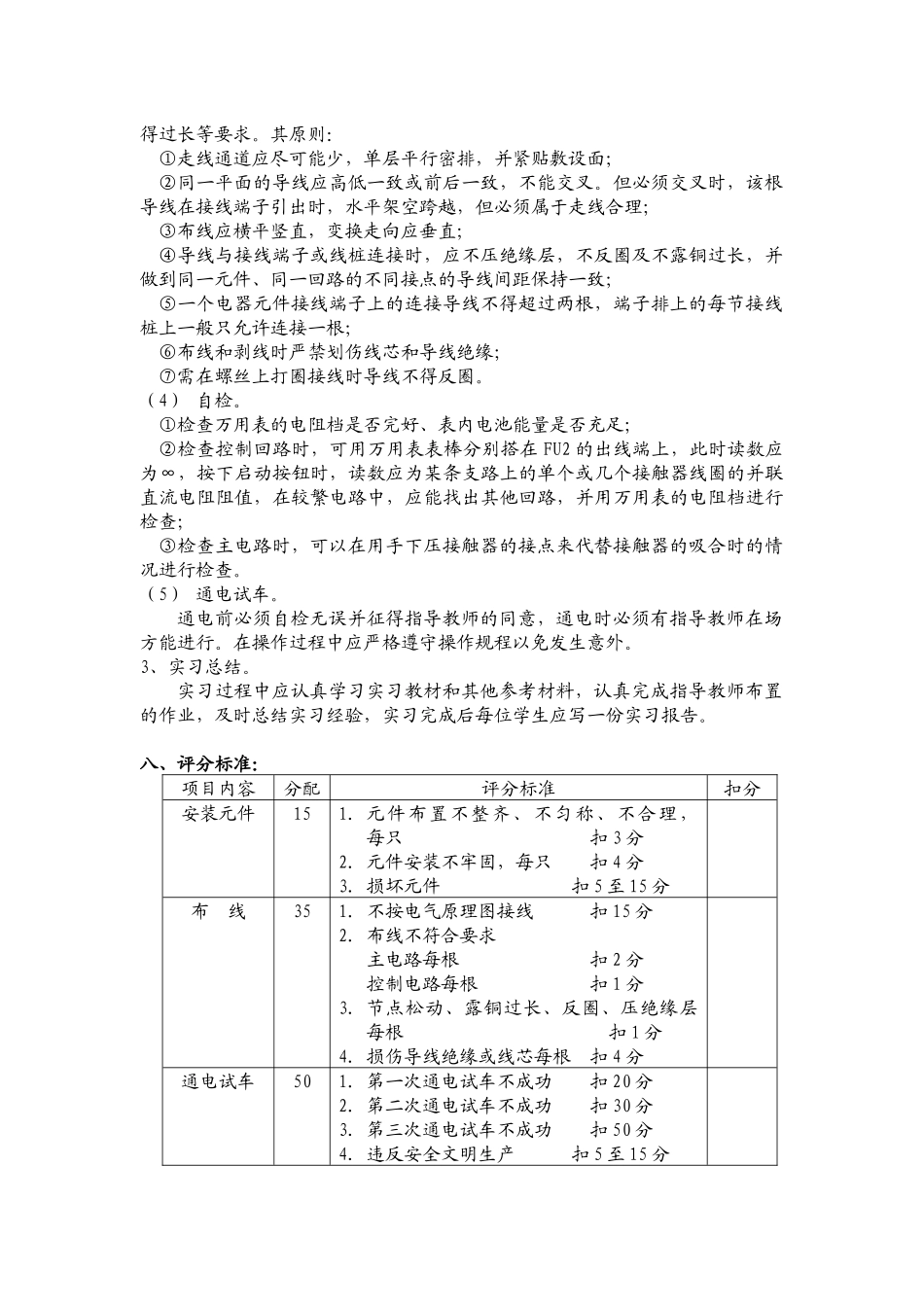

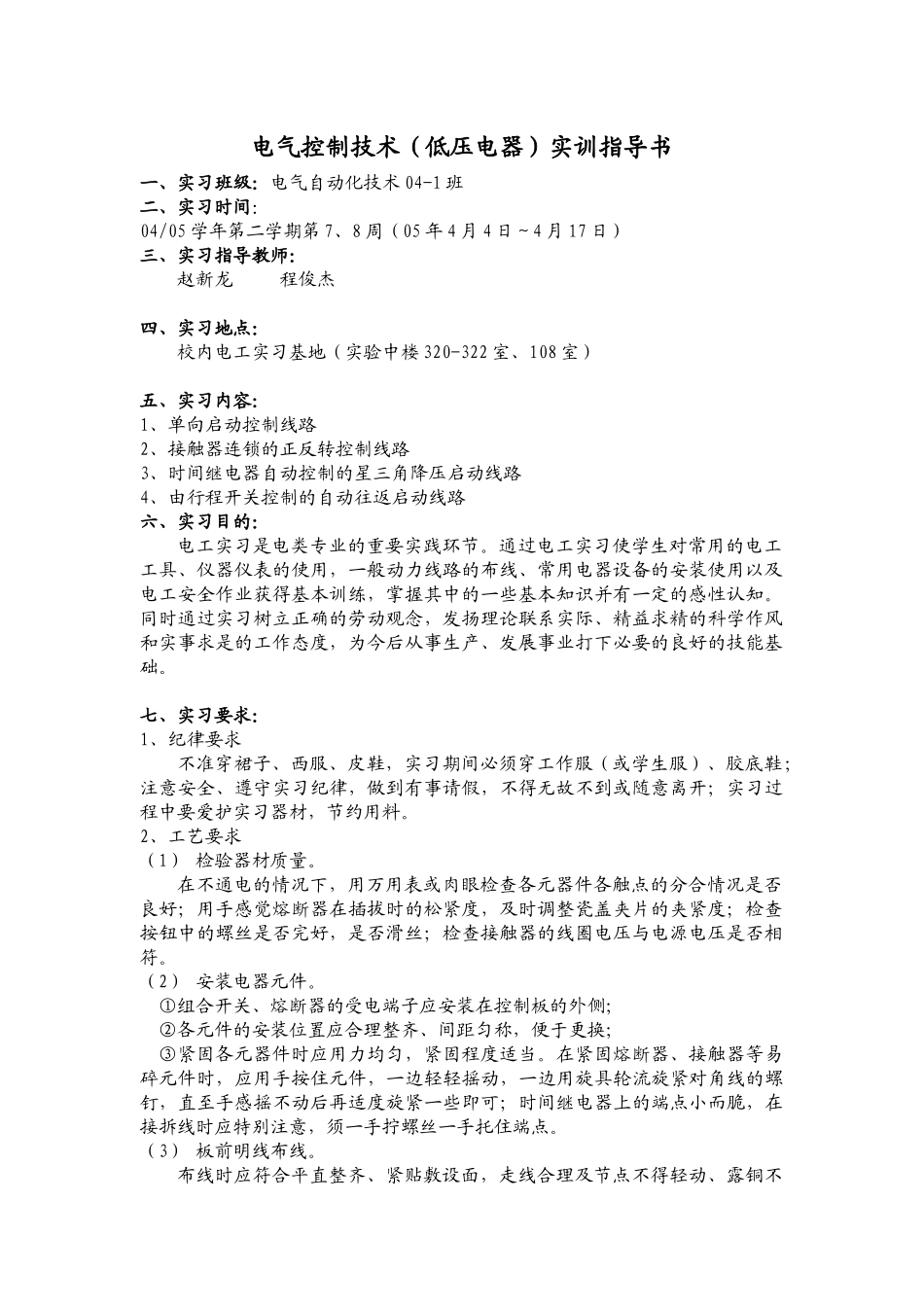

电气控制技术（低压电器）实训指导书一、实习班级：电气自动化技术 04-1 班二、实习时间：04/05 学年第二学期第 7、8 周（05 年 4 月 4 日～4 月 17 日）三、实习指导教师：赵新龙 程俊杰四、实习地点：校内电工实习基地（实验中楼 320-322 室、108 室）五、实习内容：1、单向启动控制线路2、接触器连锁的正反转控制线路3、时间继电器自动控制的星三角降压启动线路4、由行程开关控制的自动往返启动线路六、实习目的：电工实习是电类专业的重要实践环节。通过电工实习使学生对常用的电工工具、仪器仪表的使用，一般动力线路的布线、常用电器设备的安装使用以及电工安全作业获得基本训练，掌握其中的一些基本知识并有一定的感性认知。同时通过实习树立正确的劳动观念，发扬理论联系实际、精益求精的科学作风和实事求是的工作态度，为今后从事生产、发展事业打下必要的良好的技能基础。七、实习要求：1、纪律要求不准穿裙子、西服、皮鞋，实习期间必须穿工作服（或学生服）、胶底鞋；注意安全、遵守实习纪律，做到有事请假，不得无故不到或随意离开；实习过程中要爱护实习器材，节约用料。2、工艺要求（1） 检验器材质量。在不通电的情况下，用万用表或肉眼检查各元器件各触点的分合情况是否良好；用手感觉熔断器在插拔时的松紧度，及时调整瓷盖夹片的夹紧度；检查按钮中的螺丝是否完好，是否滑丝；检查接触器的线圈电压与电源电压是否相符。（2） 安装电器元件。①组合开关、熔断器的受电端子应安装在控制板的外侧；②各元件的安装位置应合理整齐、间距匀称，便于更换；③紧固各元器件时应用力均匀，紧固程度适当。在紧固熔断器、接触器等易碎元件时，应用手按住元件，一边轻轻摇动，一边用旋具轮流旋紧对角线的螺钉，直至手感摇不动后再适度旋紧一些即可；时间继电器上的端点小而脆，在接拆线时应特别注意，须一手拧螺丝一手托住端点。（3） 板前明线布线。布线时应符合平直整齐、紧贴敷设面，走线合理及节点不得轻动、露铜不得过长等要求。其原则：①走线通道应尽可能少，单层平行密排，并紧贴敷设面；②同一平面的导线应高低一致或前后一致，不能交叉。但必须交叉时，该根导线在接线端子引出时，水平架空跨越，但必须属于走线合理；③布线应横平竖直，变换走向应垂直；④导线与接线端子或线桩连接时，应不压绝缘层，不反圈及不露铜过长，并做到同一元件、同一回路的不同接点的导线间距保持一致；⑤一个电器元件接线端子上的连...
