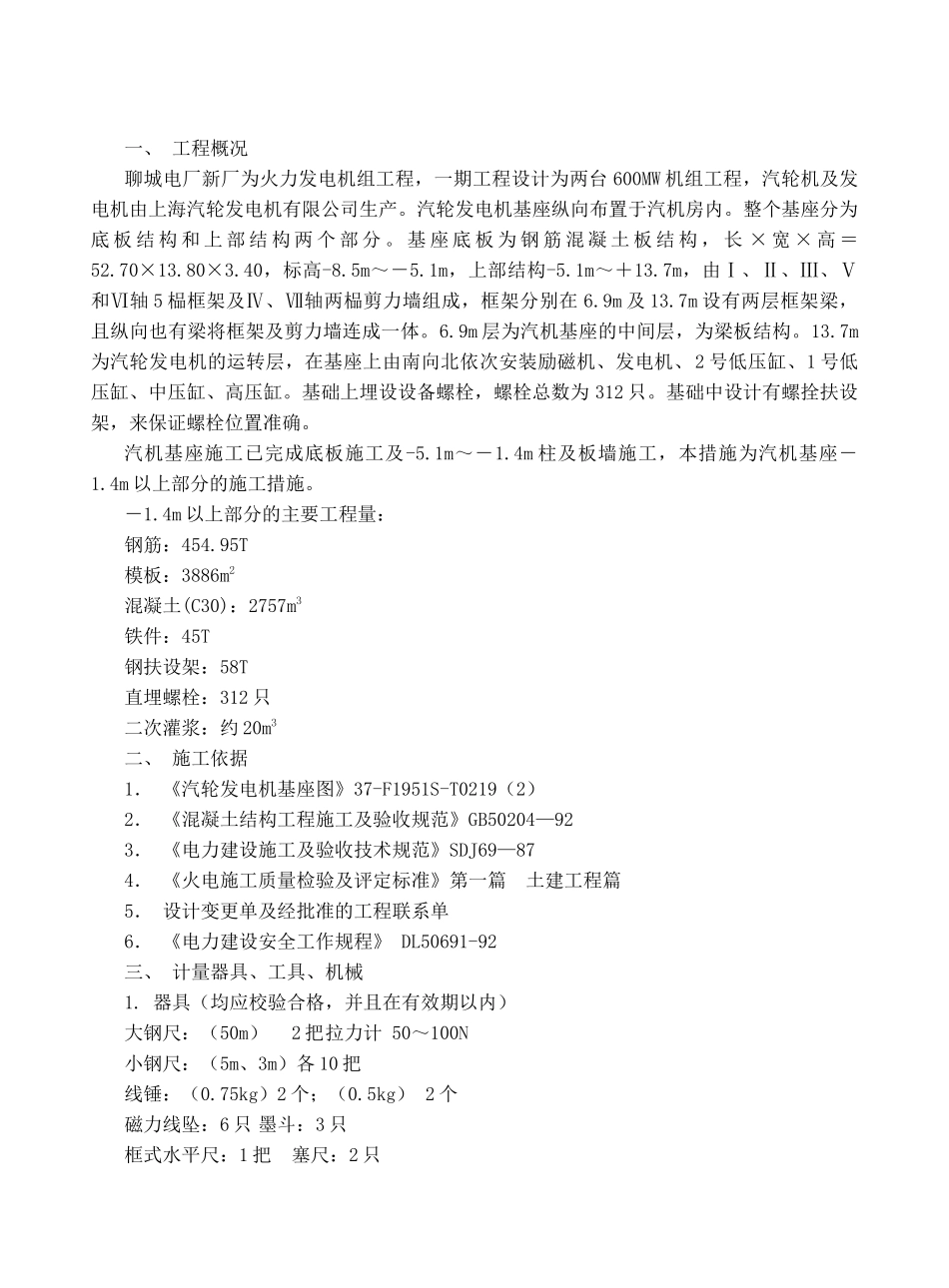

081 汽轮发电机基座上部结构施工措施_第1页
1/25
081 汽轮发电机基座上部结构施工措施_第2页
2/25
081 汽轮发电机基座上部结构施工措施_第3页
3/25
一、 工程概况聊城电厂新厂为火力发电机组工程,一期工程设计为两台 600MW 机组工程,汽轮机及发电机由上海汽轮发电机有限公司生产。汽轮发电机基座纵向布置于汽机房内。整个基座分为底 板 结 构 和 上 部 结 构 两 个 部 分 。 基 座 底 板 为 钢 筋 混 凝 土 板 结 构 , 长 × 宽 × 高 =52.70×13.80×3.40,标高-8.5m~-5.1m,上部结构-5.1m~+13.7m,由Ⅰ、Ⅱ、Ⅲ、Ⅴ和Ⅵ轴 5 榀框架及Ⅳ、Ⅶ轴两榀剪力墙组成,框架分别在 6.9m 及 13.7m 设有两层框架梁,且纵向也有梁将框架及剪力墙连成一体。6.9m 层为汽机基座的中间层,为梁板结构。13.7m为汽轮发电机的运转层,在基座上由南向北依次安装励磁机、发电机、2 号低压缸、1 号低压缸、中压缸、高压缸。基础上埋设设备螺栓,螺栓总数为 312 只。基础中设计有螺拴扶设架,来保证螺栓位置准确。汽机基座施工已完成底板施工及-5.1m~-1.4m 柱及板墙施工,本措施为汽机基座-1.4m 以上部分的施工措施。-1.4m 以上部分的主要工程量:钢筋:454.95T模板:3886m2混凝土(C30):2757m3铁件:45T钢扶设架:58T直埋螺栓:312 只二次灌浆:约 20m3二、 施工依据1. 《汽轮发电机基座图》37-F1951S-T0219(2)2. 《混凝土结构工程施工及验收规范》GB50204—923. 《电力建设施工及验收技术规范》SDJ69—874. 《火电施工质量检验及评定标准》第一篇 土建工程篇5. 设计变更单及经批准的工程联系单6. 《电力建设安全工作规程》 DL50691-92三、 计量器具、工具、机械1. 器具(均应校验合格,并且在有效期以内)大钢尺:(50m)2 把拉力计 50~100N小钢尺:(5m、3m)各 10 把线锤:(0.75kg)2 个;(0.5kg) 2 个磁力线坠:6 只 墨斗:3 只框式水平尺:1 把塞尺:2 只铁水平:(60mm)2 个温度计:10 只水准仪:两台塔尺:2 把经纬仪:两台2. 所需机械如下:CC1000 履带吊1 台KH-180 履带吊 1 台FO23B 塔吊 1 台汽机房行车 1 台混凝土泵车 2 台搅拌车 6 辆钢筋弯曲机 1 台钢筋碰焊机 1 台拖拉机 2 辆切割机 1 台直流焊机2 台振捣棒 12 套电刨1 台电锯1 台四、 主要施工方案汽轮发电机基座-1.4m 以上框架柱、梁结构有两个结构层,6.9m 层和 13.7m 层。因而,分两次施工,第一次施工完 6.9m 中间层,第二次施工 13.7m 运转层。模板系统:汽机基座为汽机房内的心脏性构筑物,砼的...
