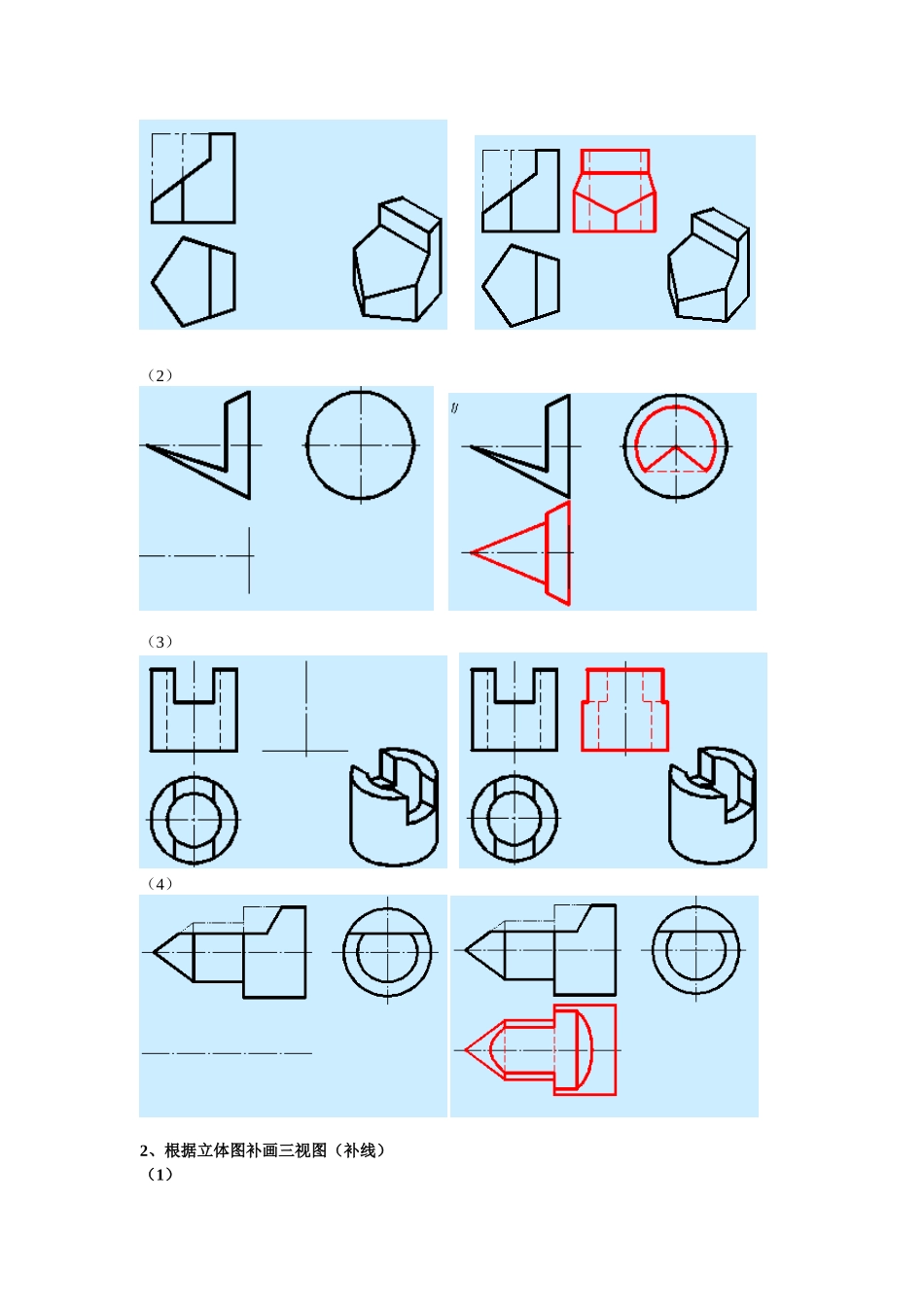

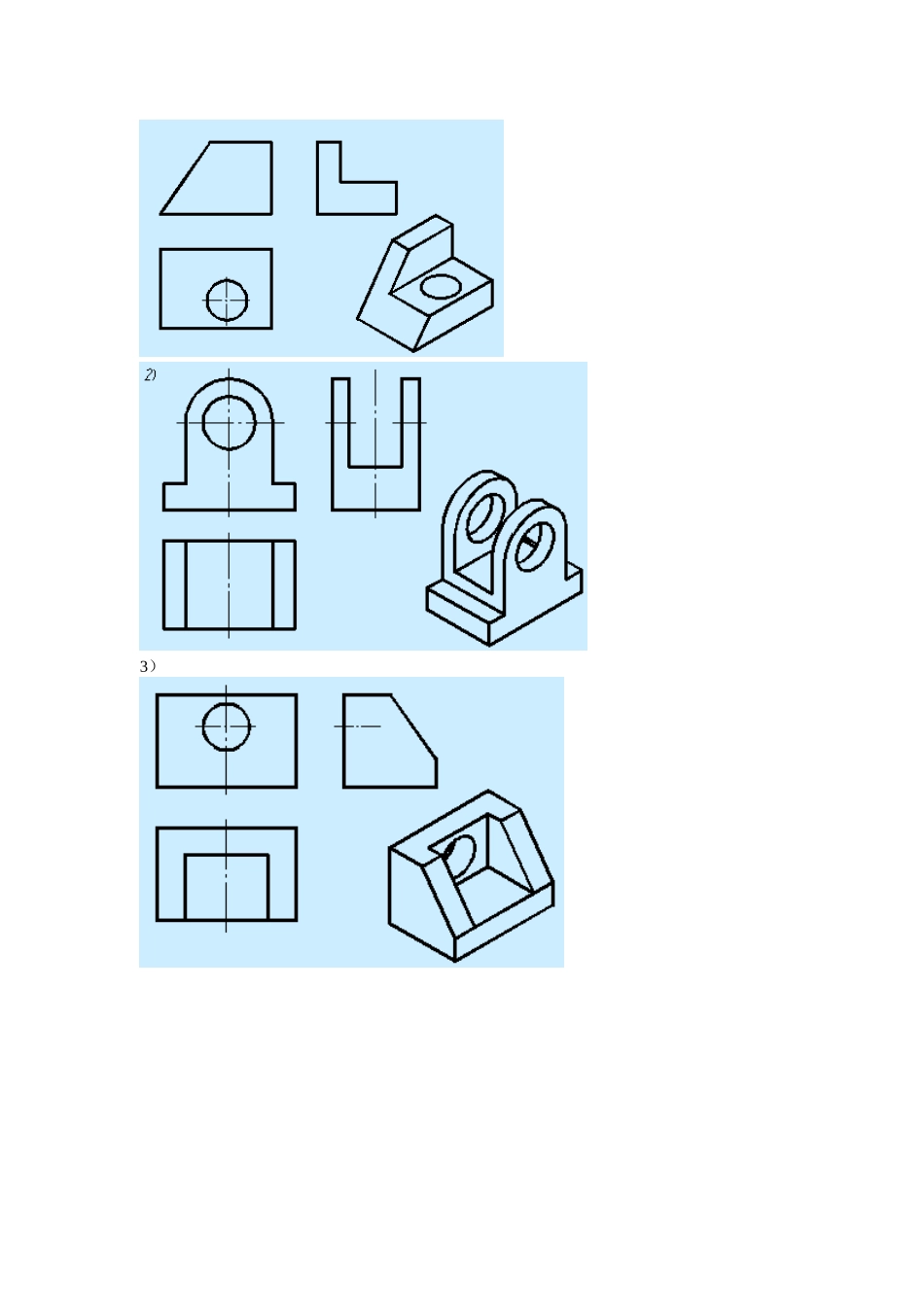

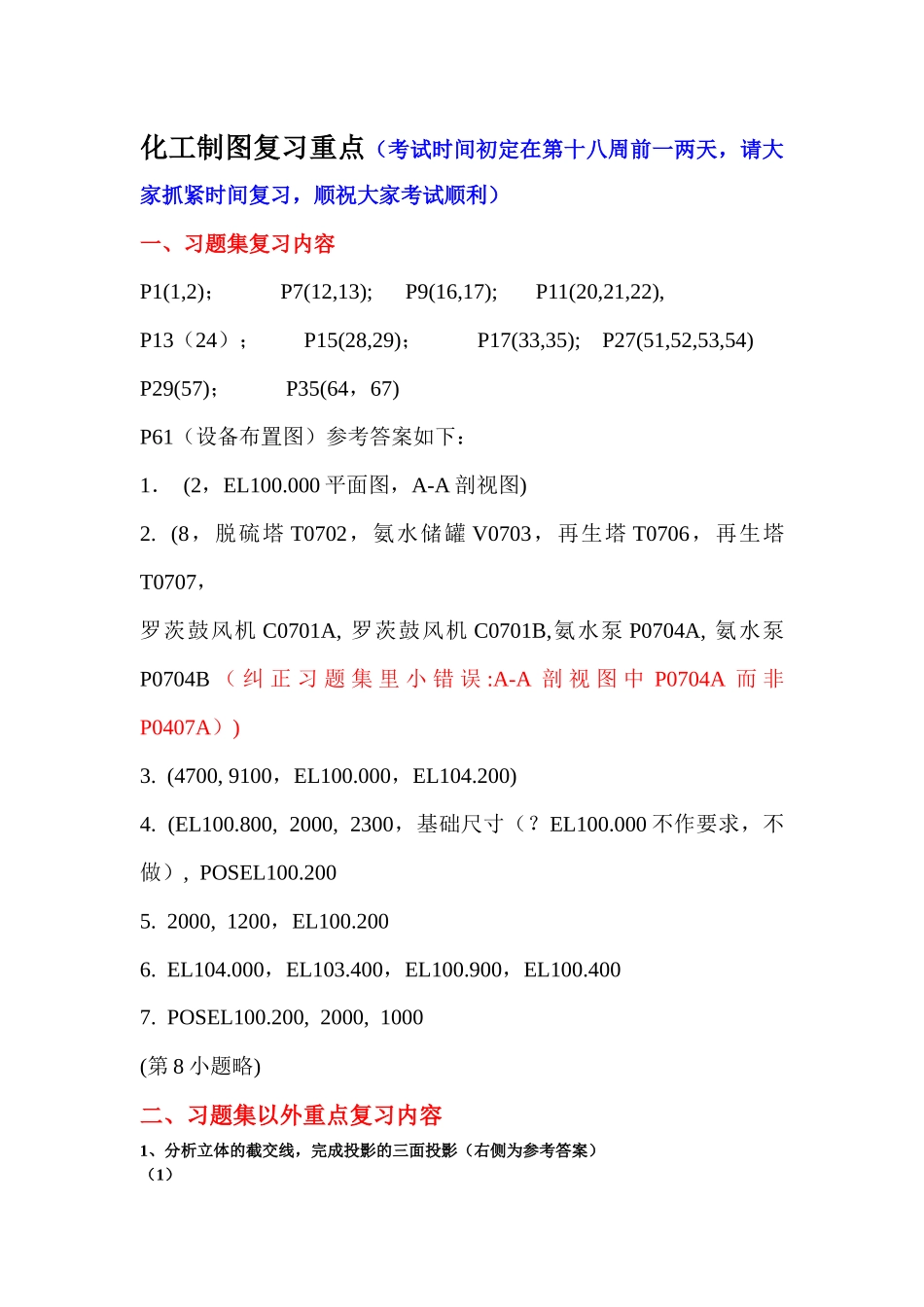

化工制图复习重点（考试时间初定在第十八周前一两天，请大家抓紧时间复习，顺祝大家考试顺利）一、习题集复习内容P1(1,2)； P7(12,13); P9(16,17); P11(20,21,22),P13（24）； P15(28,29)； P17(33,35); P27(51,52,53,54)P29(57)； P35(64，67)P61（设备布置图）参考答案如下：1． (2，EL100.000 平面图，A-A 剖视图)2. (8，脱硫塔 T0702，氨水储罐 V0703，再生塔 T0706，再生塔T0707，罗茨鼓风机 C0701A, 罗茨鼓风机 C0701B,氨水泵 P0704A, 氨水泵P0704B （ 纠 正 习 题 集 里 小 错 误 :A-A 剖 视 图 中 P0704A 而 非P0407A）)3. (4700, 9100，EL100.000，EL104.200)4. (EL100.800, 2000, 2300，基础尺寸（？EL100.000 不作要求，不做）, POSEL100.2005. 2000, 1200，EL100.2006. EL104.000，EL103.400，EL100.900，EL100.4007. POSEL100.200, 2000, 1000(第 8 小题略)二、习题集以外重点复习内容1、分析立体的截交线，完成投影的三面投影（右侧为参考答案）（1） （2） （3） （4） 2、根据立体图补画三视图（补线）（1）3）参考答案3、标注尺寸（按 1:1 度量并取整数）参考答案4、根据立体的两面视图补画第三视图参考答案5、将下列主视图改画成剖视图（1）（2）
