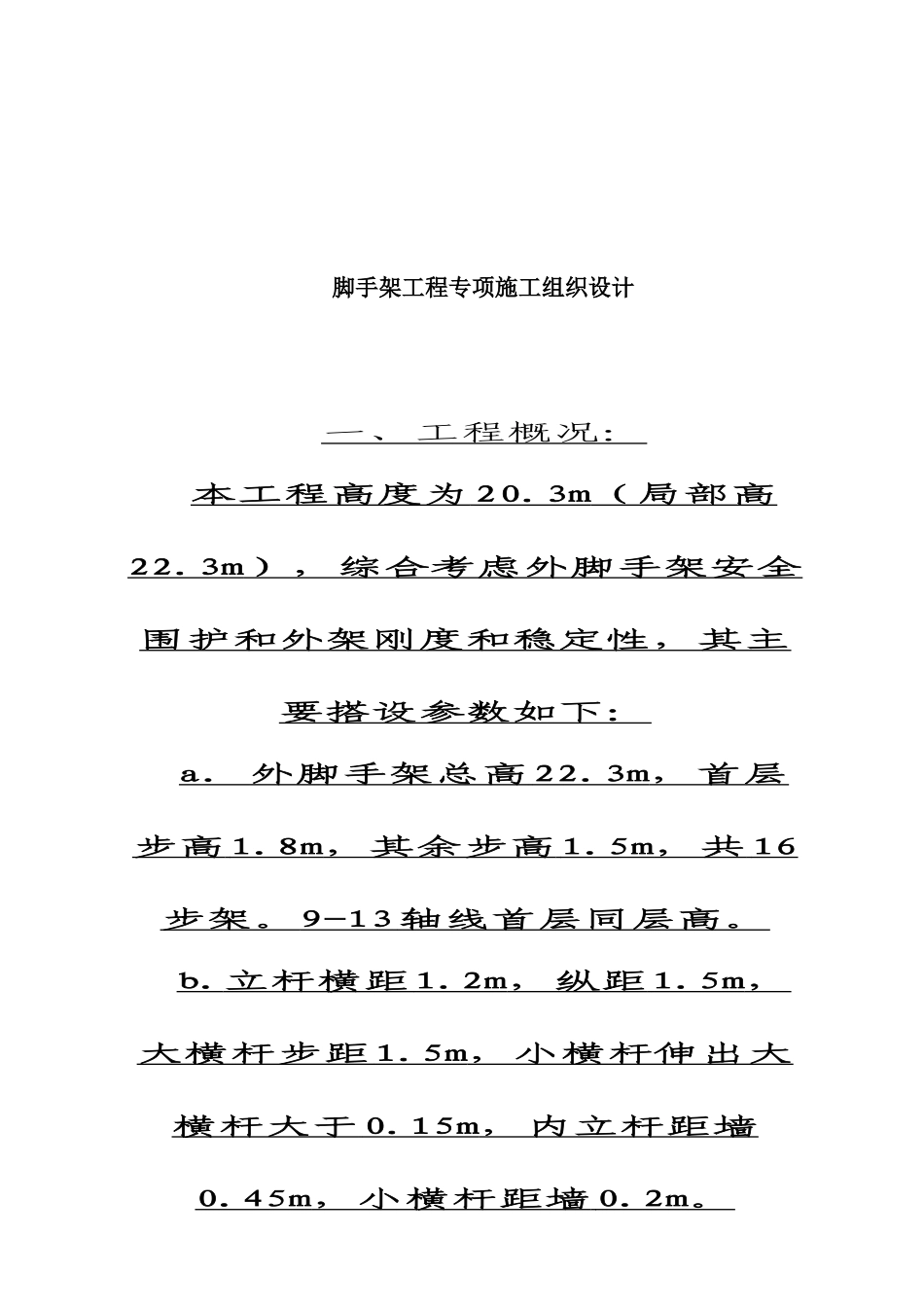

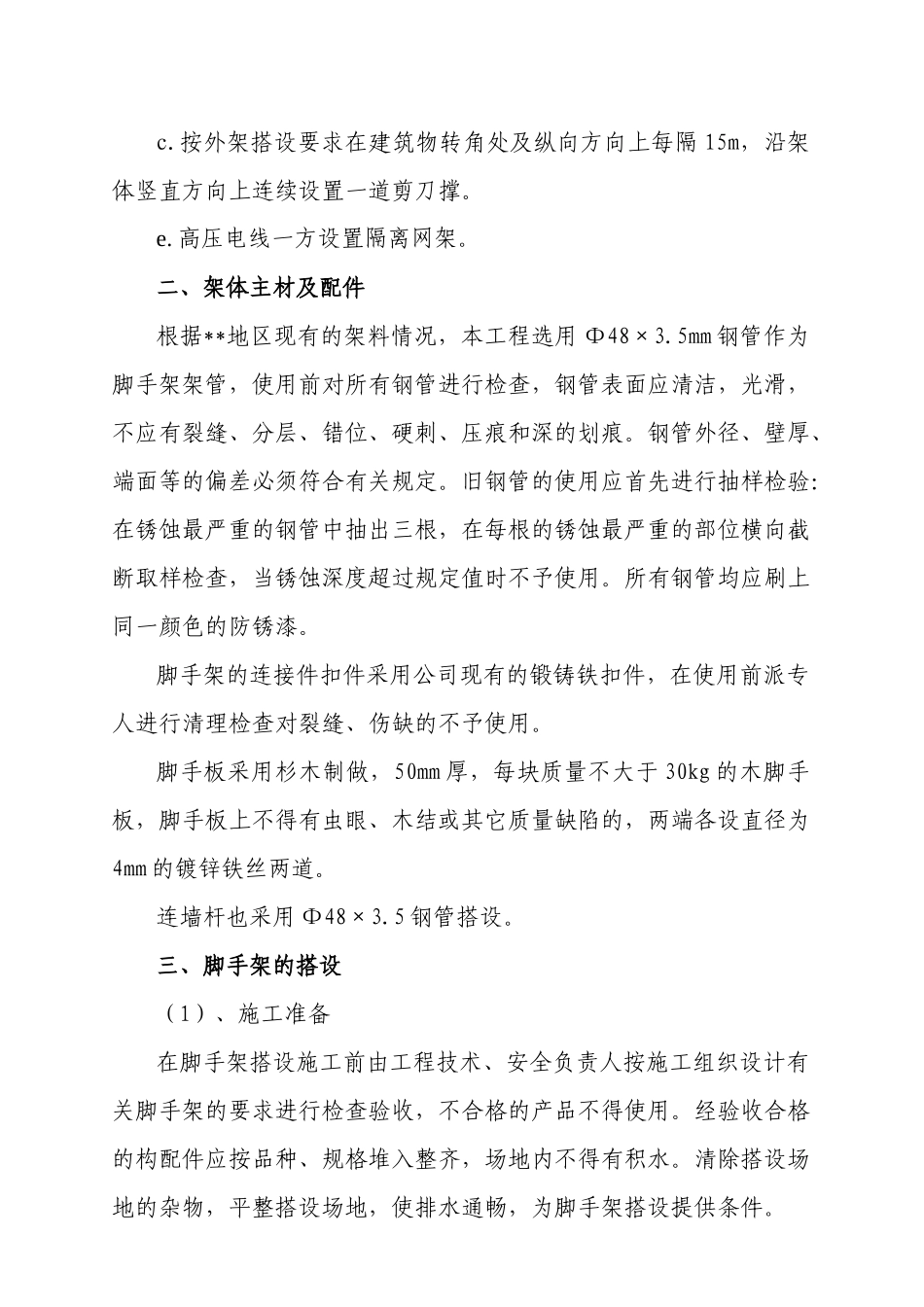

脚手架工程专项施工组织设计一、工程概况：本工程高度为 20.3m （局部高 22.3m ），综合考虑外脚手架安全 围护和外架刚度和稳定性，其主要搭设参数如下：a ．外脚手架总高 22.3m ，首层 步高 1.8m ，其余步高 1.5m ，共 16 步架。 9-13 轴线首层同层高。 b. 立杆横距 1.2m ，纵距 1.5m ， 大横杆步距 1.5m ，小横杆伸出大 横杆大于 0.15m ，内立杆距墙 0.45m ，小横杆距墙 0.2m 。 c.按外架搭设要求在建筑物转角处及纵向方向上每隔 15m，沿架体竖直方向上连续设置一道剪刀撑。e. 高压电线一方设置隔离网架。二、架体主材及配件根据**地区现有的架料情况，本工程选用 Φ48×3.5mm 钢管作为脚手架架管，使用前对所有钢管进行检查，钢管表面应清洁，光滑，不应有裂缝、分层、错位、硬刺、压痕和深的划痕。钢管外径、壁厚、端面等的偏差必须符合有关规定。旧钢管的使用应首先进行抽样检验：在锈蚀最严重的钢管中抽出三根，在每根的锈蚀最严重的部位横向截断取样检查，当锈蚀深度超过规定值时不予使用。所有钢管均应刷上同一颜色的防锈漆。脚手架的连接件扣件采用公司现有的锻铸铁扣件，在使用前派专人进行清理检查对裂缝、伤缺的不予使用。脚手板采用杉木制做，50mm 厚，每块质量不大于 30kg 的木脚手板，脚手板上不得有虫眼、木结或其它质量缺陷的，两端各设直径为4mm 的镀锌铁丝两道。连墙杆也采用 Φ48×3.5 钢管搭设。三、脚手架的搭设（1）、施工准备在脚手架搭设施工前由工程技术、安全负责人按施工组织设计有关脚手架的要求进行检查验收，不合格的产品不得使用。经验收合格的构配件应按品种、规格堆入整齐，场地内不得有积水。清除搭设场地的杂物，平整搭设场地，使排水通畅，为脚手架搭设提供条件。（2）、地基基础现场地基基础为原地面土，高出自然地坪 150mm，符合现行国家标准《地基与基础工程施工及验收规范》的要求，地基承载力达到要求。（3）、施工顺序外墙脚手架实际搭设从拟建建筑物的一角向两边搭设，每层的搭设高度不超过两个步距，每搭设一步脚手架后应按照 JGJ130－2001的有关规定校正步距、纵距、横距及立杆的垂直度，底座垫板均应准确地放在定位线上，垫板采用不少于两跨，厚度不小于 50mm 的木垫板。搭设时严禁将 48mm 与 51mm 的钢管混合使用。（4）、立杆的搭设外墙脚手架为敞开式双排脚手架，根据 JGJ130－2001 的有关规定选择外立杆与内立杆间的横距为 1.20 米，...
