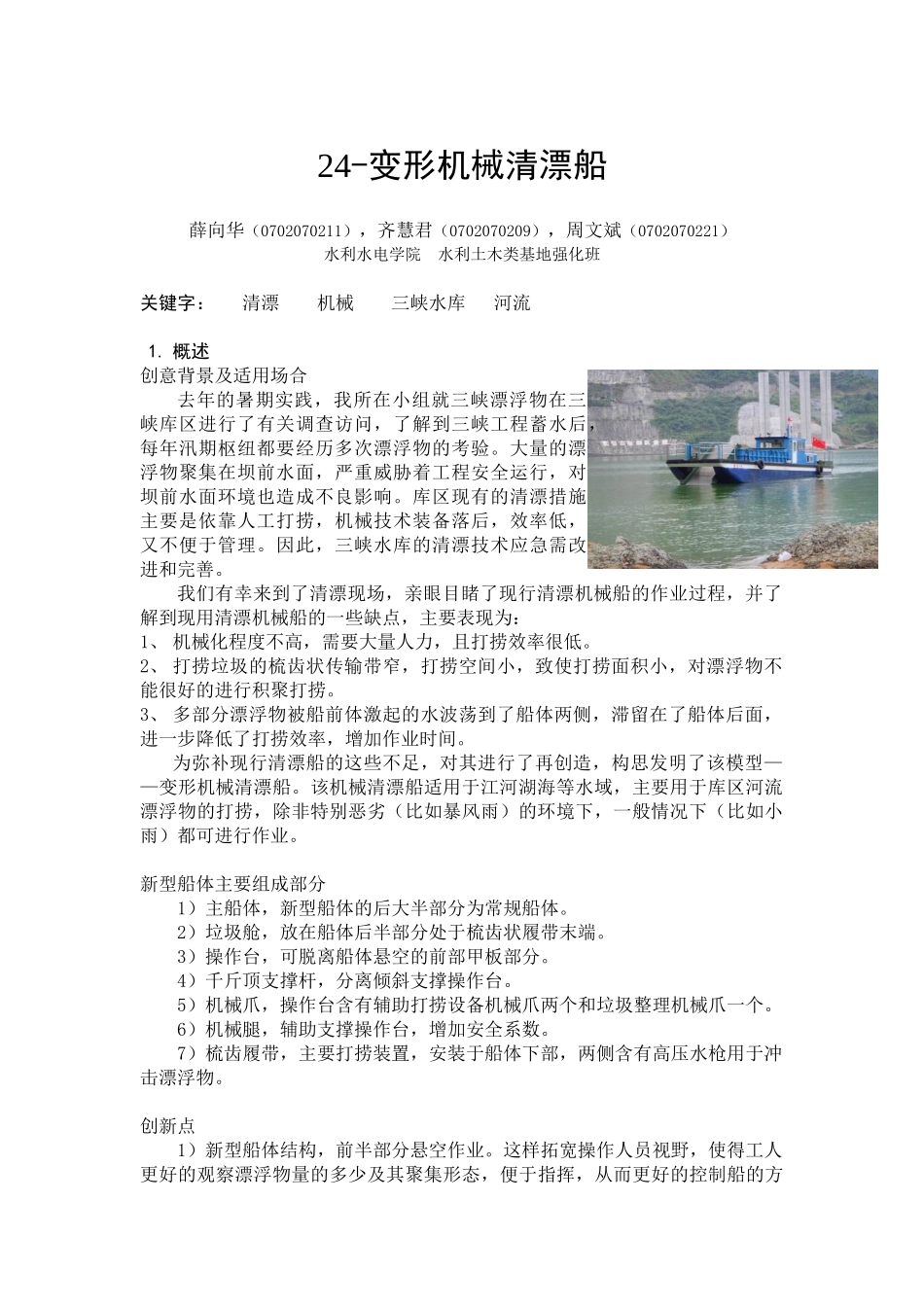

24-变形机械清漂船薛向华（0702070211），齐慧君（0702070209），周文斌（0702070221）水利水电学院 水利土木类基地强化班关键字： 清漂 机械 三峡水库 河流1. 概述创意背景及适用场合去年的暑期实践，我所在小组就三峡漂浮物在三峡库区进行了有关调查访问，了解到三峡工程蓄水后，每年汛期枢纽都要经历多次漂浮物的考验。大量的漂浮物聚集在坝前水面，严重威胁着工程安全运行，对坝前水面环境也造成不良影响。库区现有的清漂措施主要是依靠人工打捞，机械技术装备落后，效率低，又不便于管理。因此，三峡水库的清漂技术应急需改进和完善。我们有幸来到了清漂现场，亲眼目睹了现行清漂机械船的作业过程，并了解到现用清漂机械船的一些缺点，主要表现为：1、 机械化程度不高，需要大量人力，且打捞效率很低。2、 打捞垃圾的梳齿状传输带窄，打捞空间小，致使打捞面积小，对漂浮物不能很好的进行积聚打捞。3、 多部分漂浮物被船前体激起的水波荡到了船体两侧，滞留在了船体后面，进一步降低了打捞效率，增加作业时间。为弥补现行清漂船的这些不足，对其进行了再创造，构思发明了该模型——变形机械清漂船。该机械清漂船适用于江河湖海等水域，主要用于库区河流漂浮物的打捞，除非特别恶劣（比如暴风雨）的环境下，一般情况下（比如小雨）都可进行作业。新型船体主要组成部分1）主船体，新型船体的后大半部分为常规船体。2）垃圾舱，放在船体后半部分处于梳齿状履带末端。3）操作台，可脱离船体悬空的前部甲板部分。4）千斤顶支撑杆，分离倾斜支撑操作台。5）机械爪，操作台含有辅助打捞设备机械爪两个和垃圾整理机械爪一个。6）机械腿，辅助支撑操作台，增加安全系数。7）梳齿履带，主要打捞装置，安装于船体下部，两侧含有高压水枪用于冲击漂浮物。创新点1）新型船体结构，前半部分悬空作业。这样拓宽操作人员视野，使得工人更好的观察漂浮物量的多少及其聚集形态，便于指挥，从而更好的控制船的方向和打捞角度，提高打捞效率。2）机械腿的设计，脚部为硬质塑料性质的充气气囊，轮胎形，可浮于水面，增加前部稳定性；可移动，增加前部灵活性。3）机械爪的设计，前面两个机械爪尖端为弹簧指，用于山体边、狭缝、拐角等处的漂浮物的挑拨；还可用于抓取大型漂浮物，如圆木等。后面一机械爪用于对打捞上来的垃圾舱中的漂浮物进行整理，使得垃圾舱空间合理利用，增加垃圾舱漂浮物的装载量。4）垃圾舱可分离措施，垃圾舱可从后面船舱里分离出来，...
