模拟电子技术基础 试题VIP免费

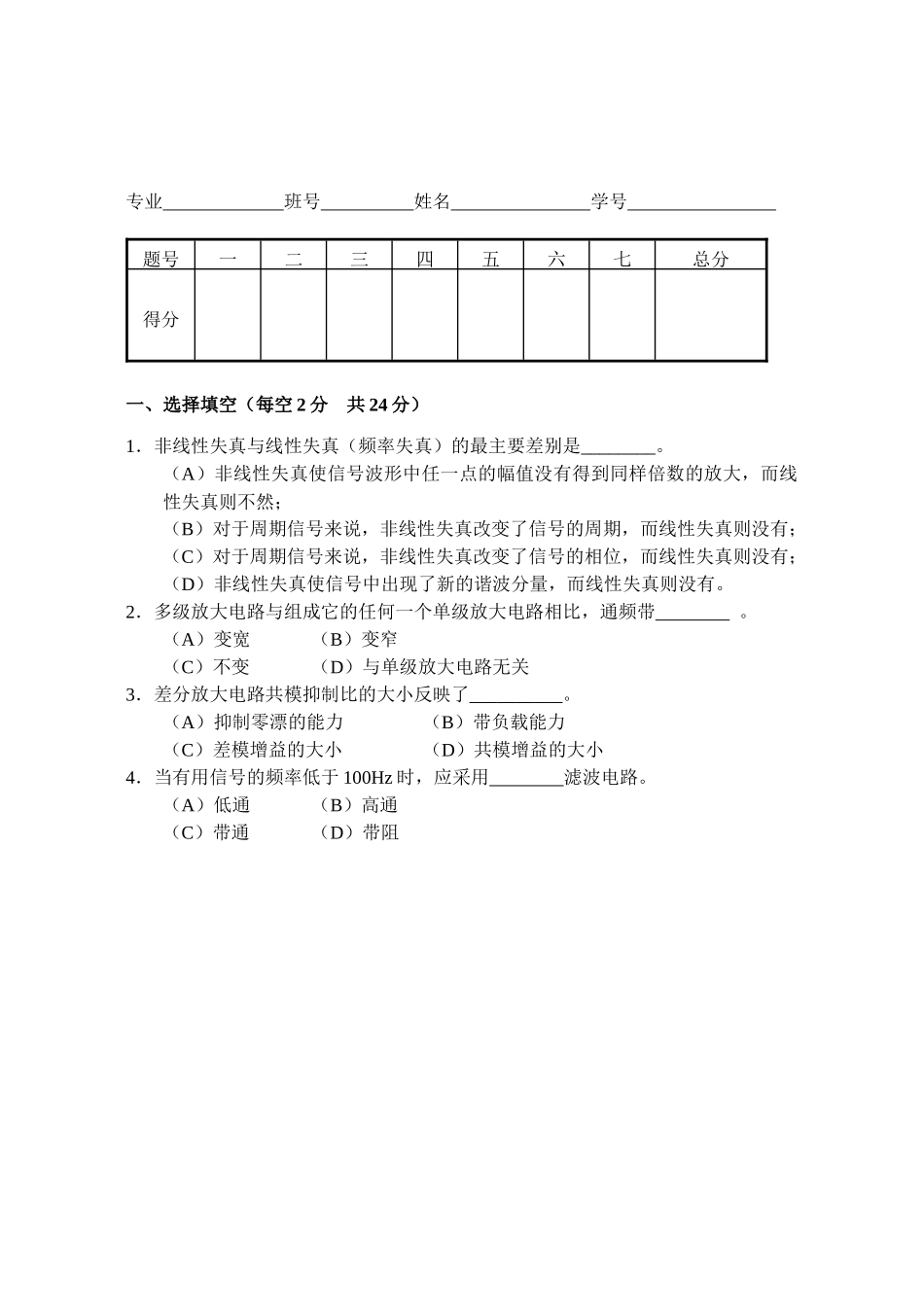

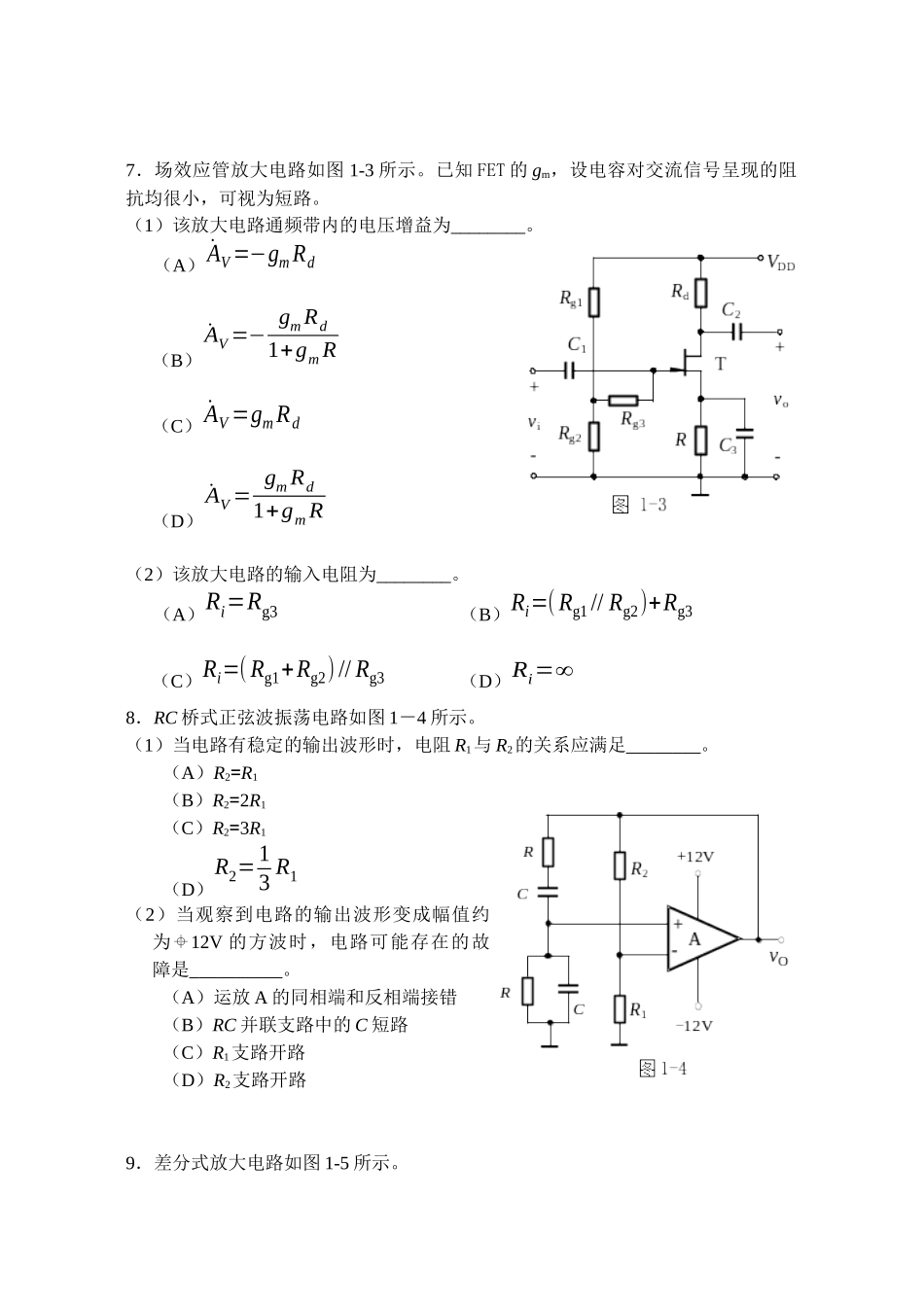

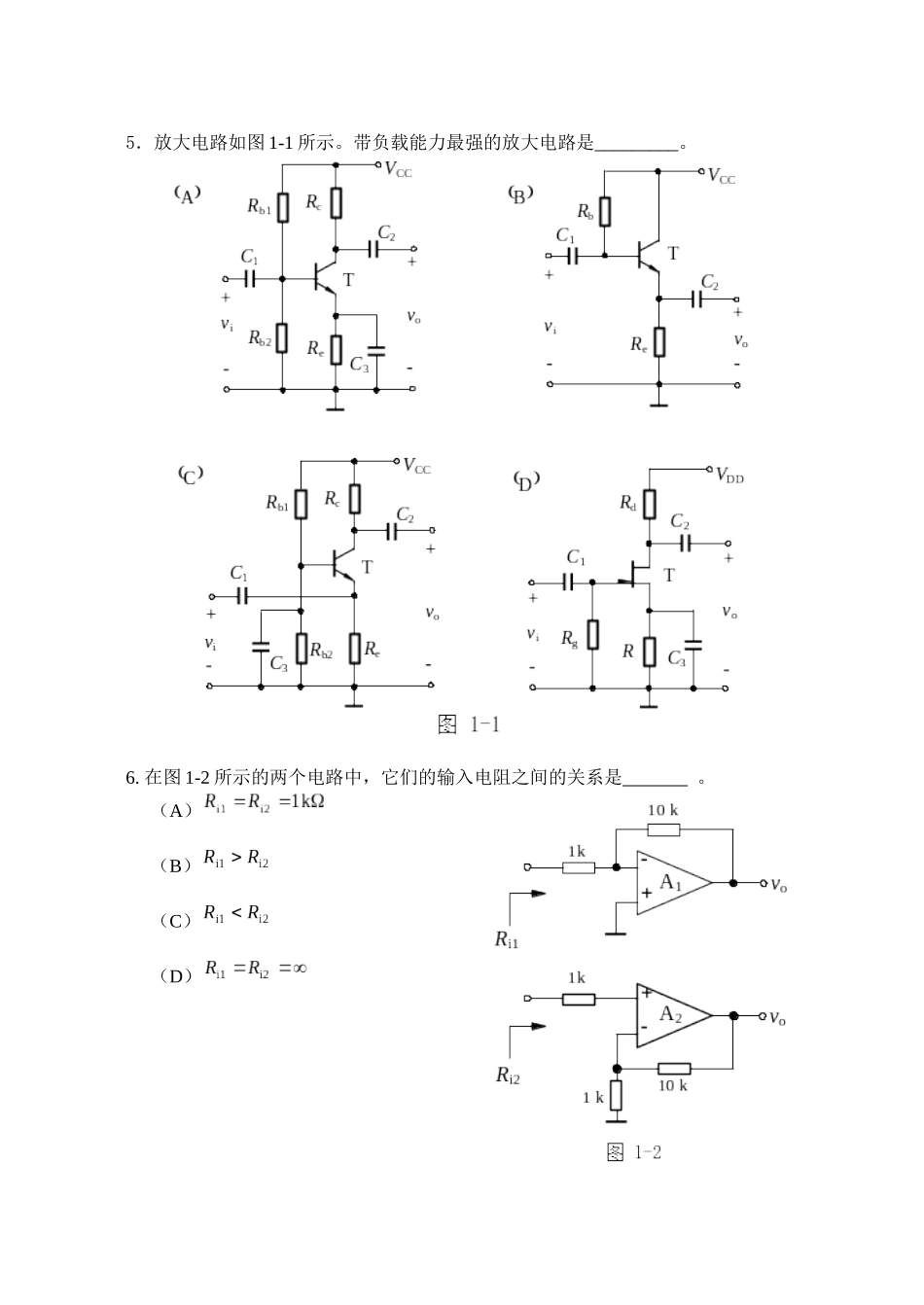

专业 班号 姓名 学号 题号一二三四五六七总分得分一、选择填空（每空 2 分 共 24 分）1．非线性失真与线性失真（频率失真）的最主要差别是________。（A）非线性失真使信号波形中任一点的幅值没有得到同样倍数的放大，而线性失真则不然；（B）对于周期信号来说，非线性失真改变了信号的周期，而线性失真则没有；（C）对于周期信号来说，非线性失真改变了信号的相位，而线性失真则没有；（D）非线性失真使信号中出现了新的谐波分量，而线性失真则没有。2．多级放大电路与组成它的任何一个单级放大电路相比，通频带 。（A）变宽（B）变窄（C）不变（D）与单级放大电路无关3．差分放大电路共模抑制比的大小反映了__________。（A）抑制零漂的能力（B）带负载能力（C）差模增益的大小（D）共模增益的大小4．当有用信号的频率低于 100Hz 时，应采用 滤波电路。（A）低通（B）高通（C）带通（D）带阻5．放大电路如图 1-1 所示。带负载能力最强的放大电路是_________。6. 在图 1-2 所示的两个电路中，它们的输入电阻之间的关系是 。（A）（B）（C）（D）7．场效应管放大电路如图 1-3 所示。已知 FET 的 gm，设电容对交流信号呈现的阻抗均很小，可视为短路。（1）该放大电路通频带内的电压增益为________。（A） ˙AV=−gmRd（B）˙AV =−gmRd1+gmR （C） ˙AV=gmRd（D）˙AV = gmRd1+gmR（2）该放大电路的输入电阻为________。（A）Ri=Rg3（B）Ri=( Rg1// Rg2)+Rg3（C）Ri=( Rg1+Rg2) // Rg3（D）Ri=∞8．RC 桥式正弦波振荡电路如图 1－4 所示。（1）当电路有稳定的输出波形时，电阻 R1与 R2的关系应满足________。（A）R2=R1（B）R2=2R1（C）R2=3R1（D）R2=13 R1（2）当观察到电路的输出波形变成幅值约为12V 的方波时，电路可能存在的故障是__________。（A）运放 A 的同相端和反相端接错（B）RC 并联支路中的 C 短路（C）R1支路开路（D）R2支路开路9．差分式放大电路如图 1-5 所示。（1）静态电流 Ic4约为________。（忽略 VBE）（A）2mA（B）1mA（C）0.5mA（D）0（2）假设双端输出时的差模电压增益为 10 倍，共模增益很小可忽略不计。已知 vI的波形如图 1-6 所示，在如下各输出波形中只有________波形是正确的。二、（22 分）两级放大电路如图 2 所示。已知 BJT 的1 = 2 =100，VBE1 = 0.7V，rbe2=1.6k。设电容对交流信号呈现的阻抗均很小，可视为短路。（1）两级放大电路各...
