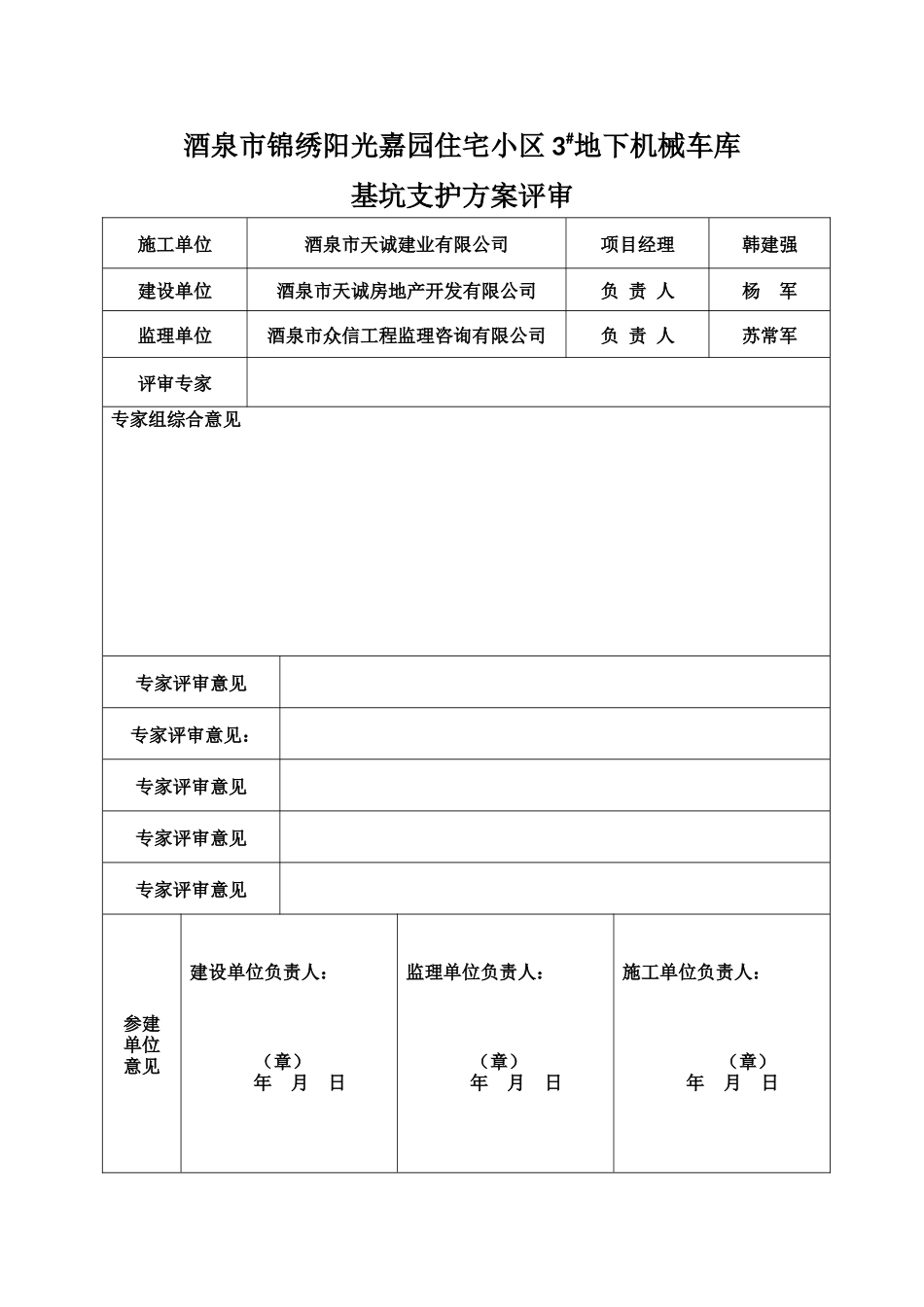

酒泉市锦绣阳光嘉园住宅小区 3#地下机械车库基坑支护方案评审施工单位酒泉市天诚建业有限公司项目经理韩建强建设单位酒泉市天诚房地产开发有限公司负 责 人杨 军监理单位酒泉市众信工程监理咨询有限公司负 责 人苏常军评审专家专家组综合意见专家评审意见 专家评审意见:专家评审意见专家评审意见专家评审意见参建单位意见建设单位负责人:(章) 年 月 日监理单位负责人:(章) 年 月 日施工单位负责人:(章) 年 月 日基础支护工程施工方案一、设计依据1、《建筑基坑支护技术规程》(JGJ120-2012)2、《建筑基坑技术规程》(DB62/35-3001-2000 甘肃省地方标准)3、《建筑地基基础工程施工质量验收规范》(GB 50202-2002)4、《建筑工程施工质量验收统一标准》(GB50300-2001)5、《混凝土结构工程质量验收规范》(GB50300-2001)6、根据依据酒泉市东兴园小区 3#楼《岩土工程勘察报告》二、工程概况:(一)、工程简介本工程为酒泉市锦绣阳光嘉园住宅小区 3#地下机械车库,本工程位于甘肃省酒泉市汇丰路南侧,园林路北侧,果园变电所西侧。建筑面积为4000.00㎡(三号楼),其中地上建筑面积为 145.23m2,地下建筑面积为3854.77㎡,采用框架剪力墙结构。本工程设计底标高为-11.15m。(二)、地质结构依据《岩土工程勘察报告》。本工程场地主要地层自上而下依次分为:1、填土:遍布整个场地,土质不均,黄褐色、以粉土为主,含有少量砾石,厚度为 0.4--1.0m。2、粘土:场地内均匀分布,土质均匀、黄褐色、稍湿,稍密-中密,厚度为 1.8--2.50m3、圆砾:深灰色,砾石粒径一般大于 2--10mm,最大 150mm,粒径大于2mm 的颗粒质量约占总量的 50%左右。该层埋深 4.7 以下,本次勘察最大揭露厚度 23m(三)、水文地质条件场地不考虑地下水对拟建工程的影响。三、 基坑支护设计(一)、基坑支护选型根据现场实际情况基坑开挖已全部完成,施工过程中应加强施工监测,防止坍塌事故。为保证基坑支护区域坑壁稳定,不至于对基坑施工造成影响,从经济、技术等方面进行综合考虑,主要考虑保证坑壁稳定,根据现场开挖实际情况土层较稳定,前期施工单位已用双排脚手架支撑内壁,决定采用以下选型:基坑四面粘土部位采用三层土钉连接双排脚手架固定竹脚板支护、砾石层部位采用 200 厚钢筋混凝土墙板支护、(二)、土钉墙施工工艺1、土钉采用锚杆机将 Φ25 钢筋打入,打入钢筋时应注意角度 5-20 度,(角度控制应计算出入射角...
