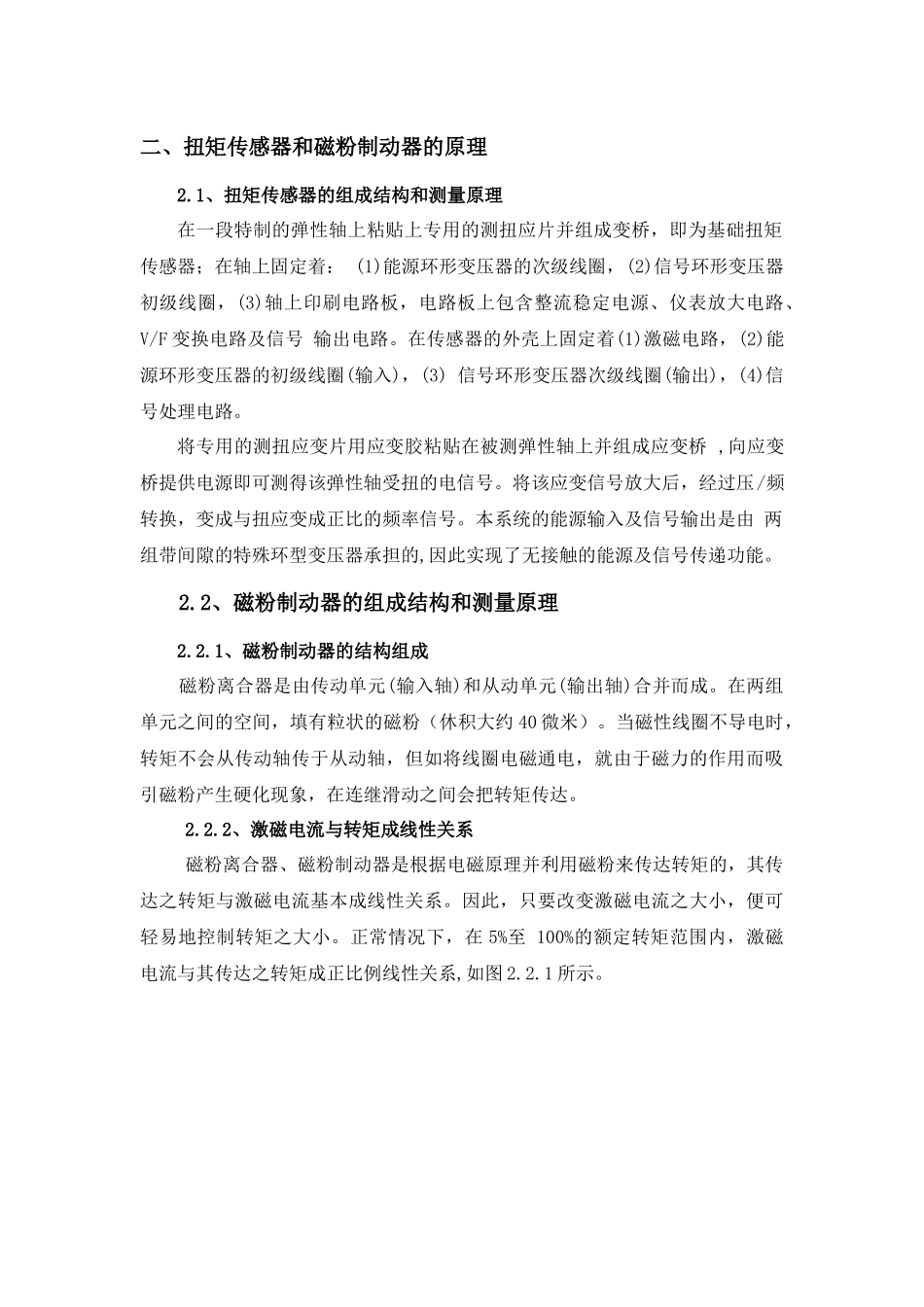

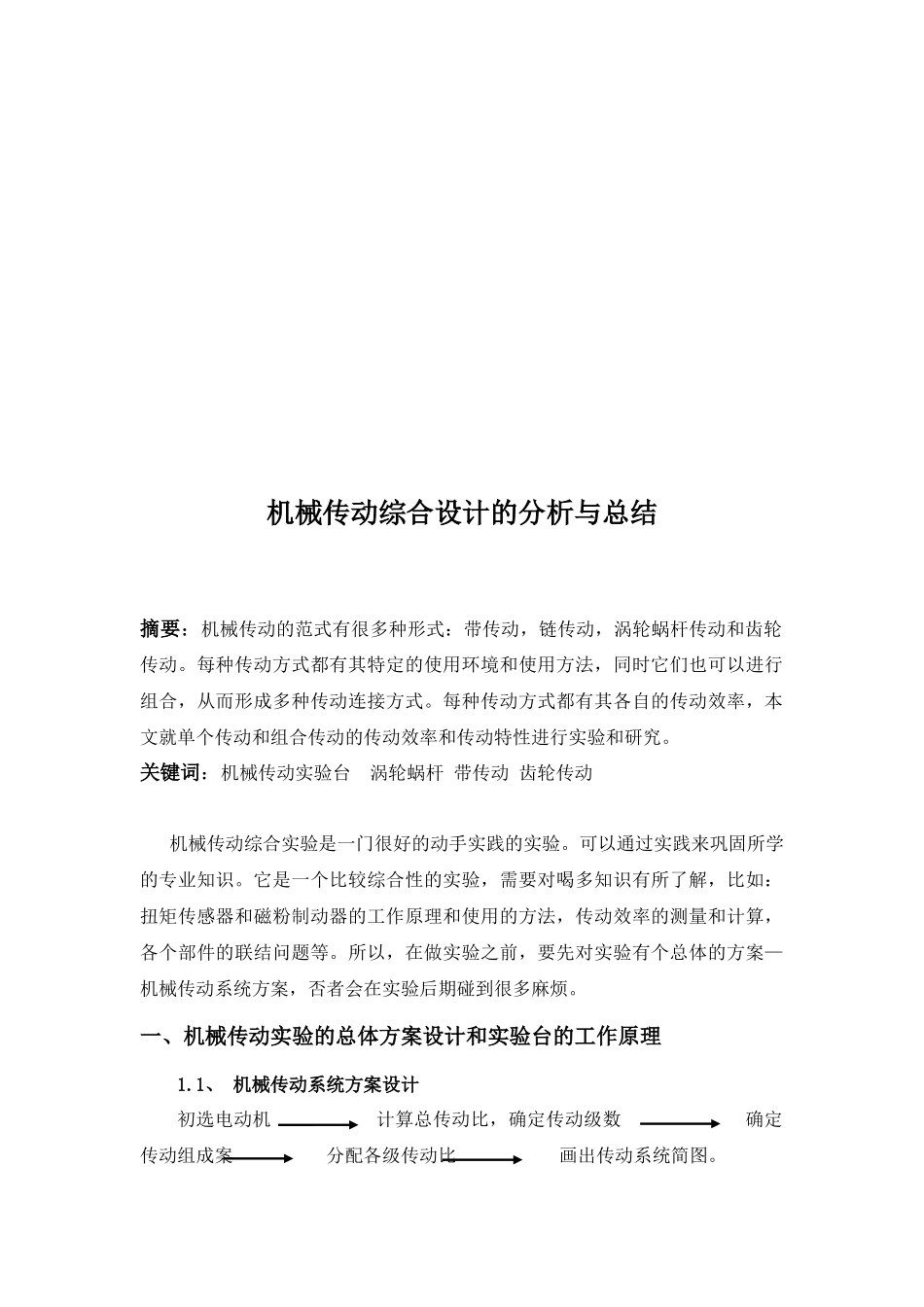

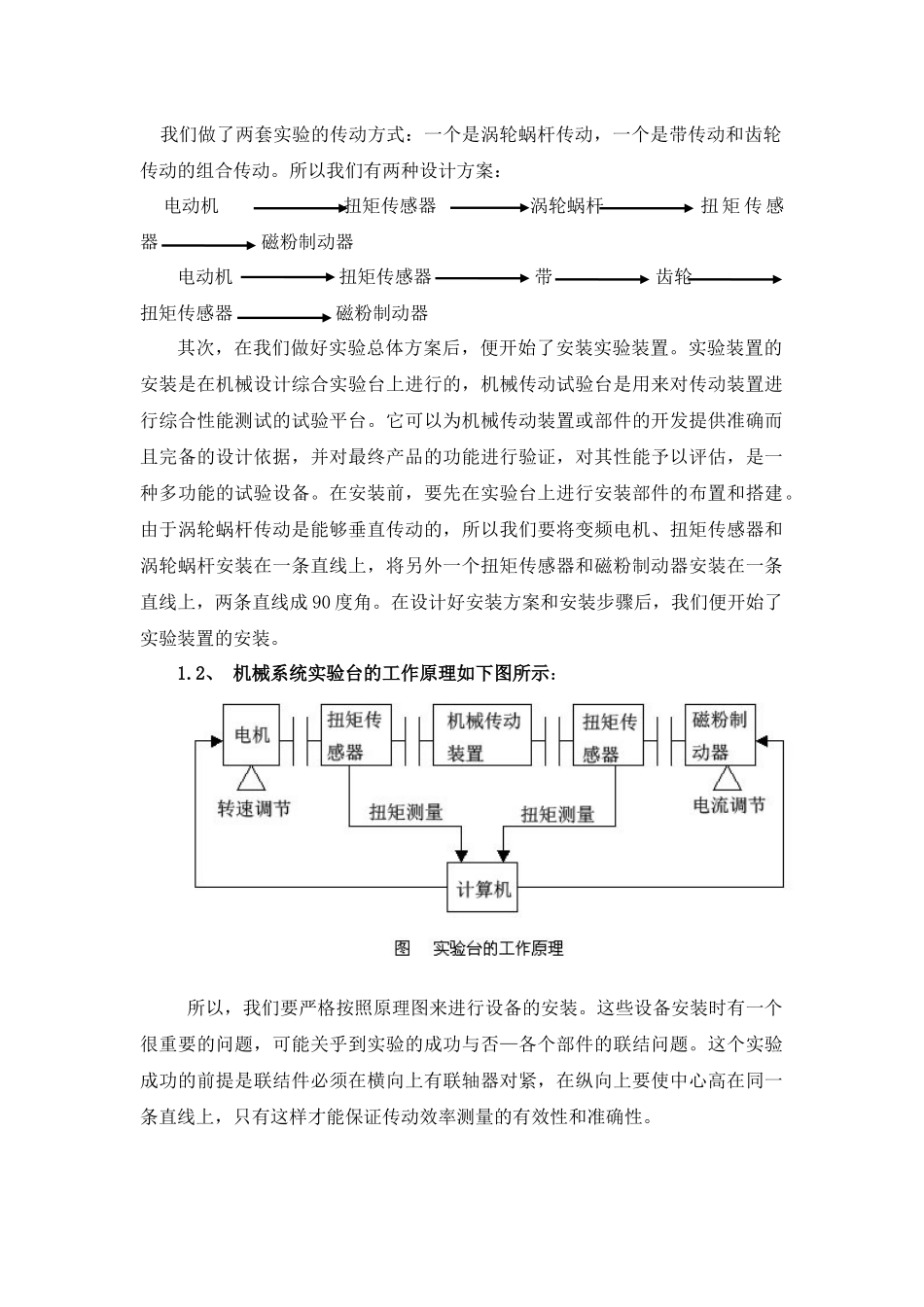

机械传动综合设计的分析与总结 摘要：机械传动的范式有很多种形式：带传动，链传动，涡轮蜗杆传动和齿轮传动。每种传动方式都有其特定的使用环境和使用方法，同时它们也可以进行组合，从而形成多种传动连接方式。每种传动方式都有其各自的传动效率，本文就单个传动和组合传动的传动效率和传动特性进行实验和研究。关键词：机械传动实验台 涡轮蜗杆 带传动 齿轮传动 机械传动综合实验是一门很好的动手实践的实验。可以通过实践来巩固所学的专业知识。它是一个比较综合性的实验，需要对喝多知识有所了解，比如：扭矩传感器和磁粉制动器的工作原理和使用的方法，传动效率的测量和计算，各个部件的联结问题等。所以，在做实验之前，要先对实验有个总体的方案—机械传动系统方案，否者会在实验后期碰到很多麻烦。一、机械传动实验的总体方案设计和实验台的工作原理1.1、 机械传动系统方案设计初选电动机 计算总传动比，确定传动级数 确定传动组成案 分配各级传动比 画出传动系统简图。 我们做了两套实验的传动方式：一个是涡轮蜗杆传动，一个是带传动和齿轮传动的组合传动。所以我们有两种设计方案： 电动机 扭矩传感器 涡轮蜗杆 扭 矩 传 感器 磁粉制动器 电动机扭矩传感器 带 齿轮 扭矩传感器 磁粉制动器其次，在我们做好实验总体方案后，便开始了安装实验装置。实验装置的安装是在机械设计综合实验台上进行的，机械传动试验台是用来对传动装置进行综合性能测试的试验平台。它可以为机械传动装置或部件的开发提供准确而且完备的设计依据，并对最终产品的功能进行验证，对其性能予以评估，是一种多功能的试验设备。在安装前，要先在实验台上进行安装部件的布置和搭建。由于涡轮蜗杆传动是能够垂直传动的，所以我们要将变频电机、扭矩传感器和涡轮蜗杆安装在一条直线上，将另外一个扭矩传感器和磁粉制动器安装在一条直线上，两条直线成 90 度角。在设计好安装方案和安装步骤后，我们便开始了实验装置的安装。1.2、 机械系统实验台的工作原理如下图所示： 所以，我们要严格按照原理图来进行设备的安装。这些设备安装时有一个很重要的问题，可能关乎到实验的成功与否—各个部件的联结问题。这个实验成功的前提是联结件必须在横向上有联轴器对紧，在纵向上要使中心高在同一条直线上，只有这样才能保证传动效率测量的有效性和准确性。二、扭矩传感器和磁粉制动器的原理2.1、扭矩传感器的组成结构和测量原理在一段特制的弹性轴上...
