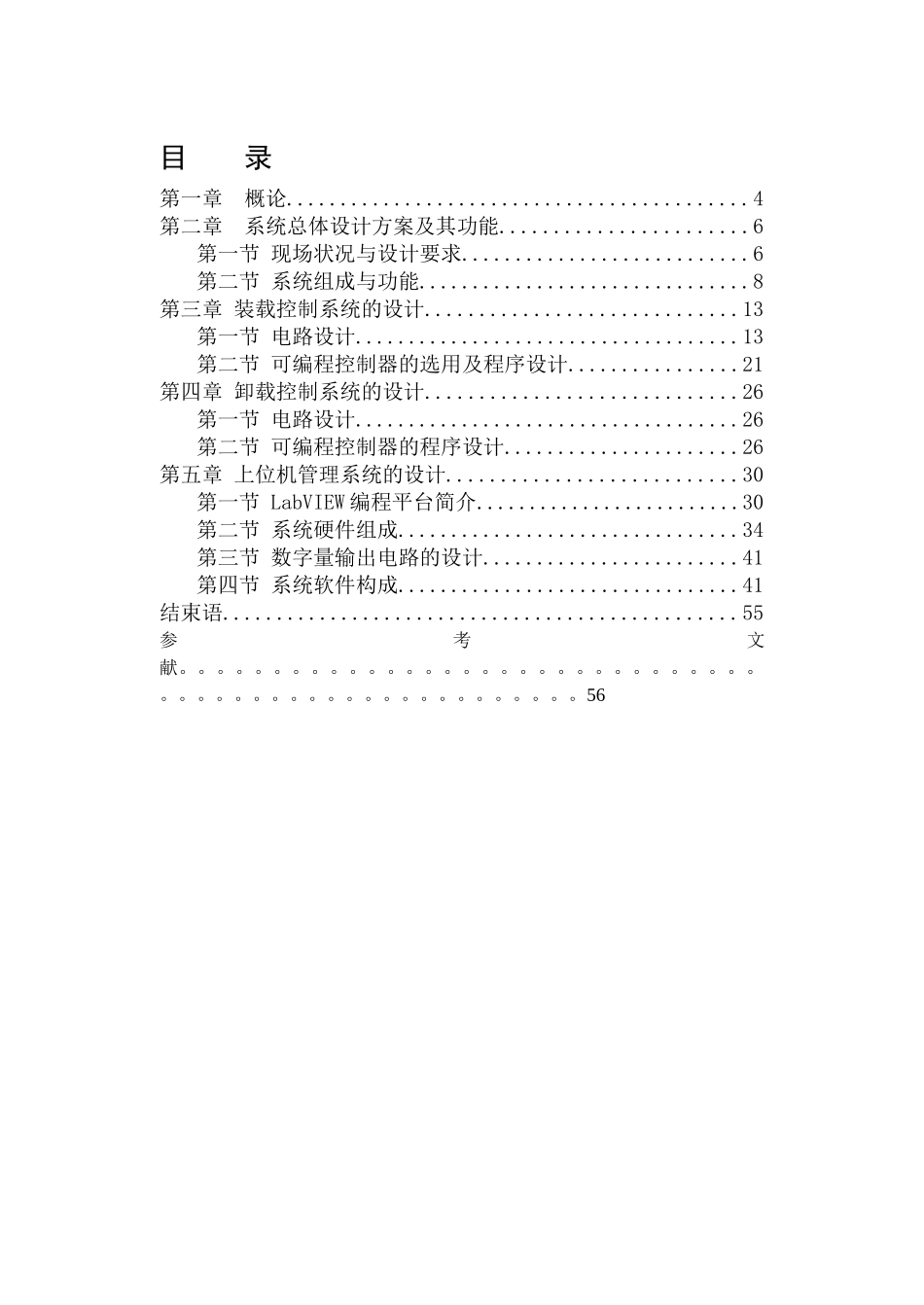

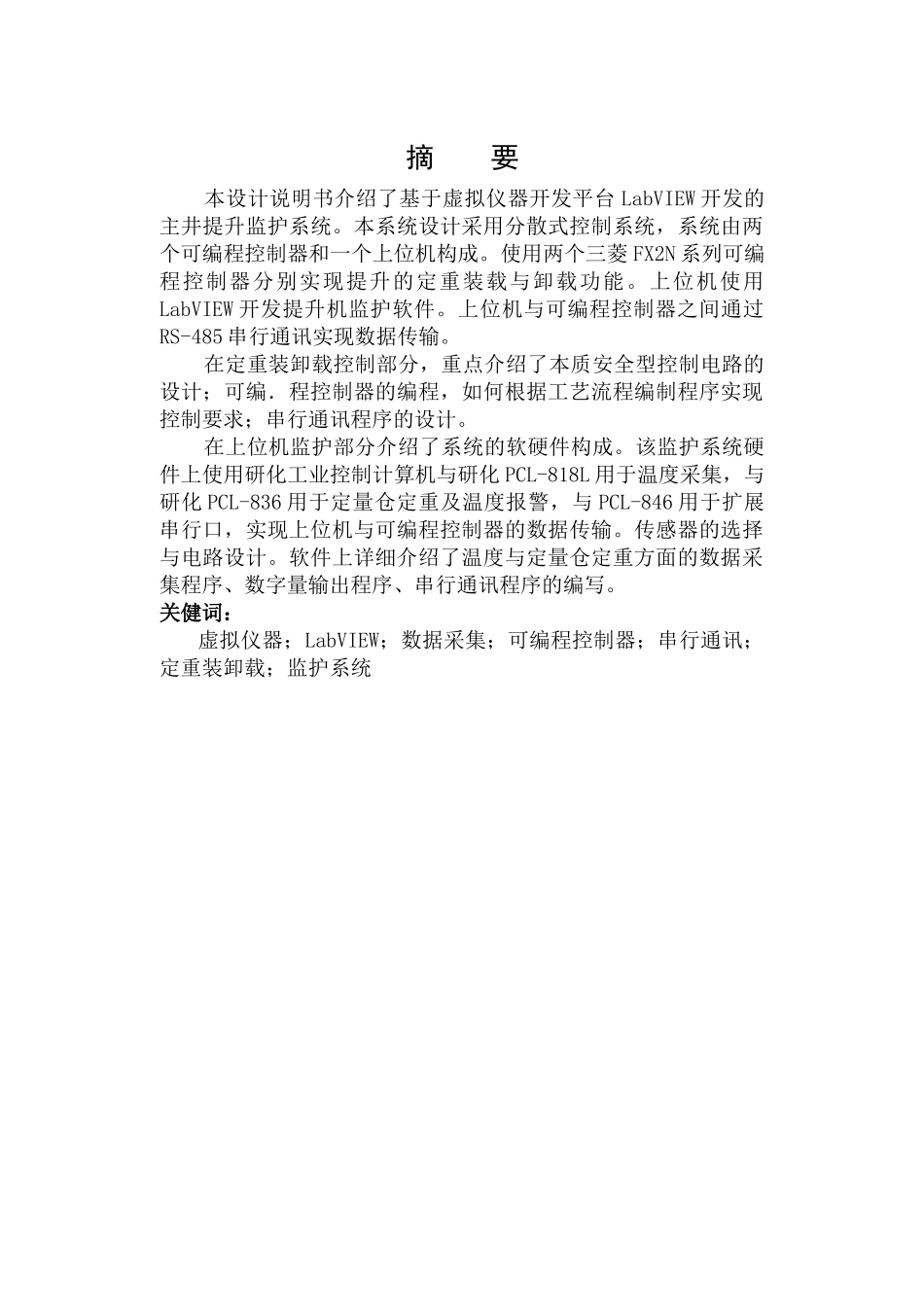

山东科技大学成教学院枣矿集团分院 毕业设计(论文)题目:煤矿主井装卸载自动控制系统设计专 业 矿 山 机 电 姓 名 唐 维 忠 2013 年 9 月 19 日摘 要 本设计说明书介绍了基于虚拟仪器开发平台 LabVIEW 开发的主井提升监护系统。本系统设计采用分散式控制系统,系统由两个可编程控制器和一个上位机构成。使用两个三菱 FX2N 系列可编程控制器分别实现提升的定重装载与卸载功能。上位机使用LabVIEW 开发提升机监护软件。上位机与可编程控制器之间通过RS-485 串行通讯实现数据传输。 在定重装卸载控制部分,重点介绍了本质安全型控制电路的设计;可编.程控制器的编程,如何根据工艺流程编制程序实现控制要求;串行通讯程序的设计。 在上位机监护部分介绍了系统的软硬件构成。该监护系统硬件上使用研化工业控制计算机与研化 PCL-818L 用于温度采集,与研化 PCL-836 用于定量仓定重及温度报警,与 PCL-846 用于扩展串行口,实现上位机与可编程控制器的数据传输。传感器的选择与电路设计。软件上详细介绍了温度与定量仓定重方面的数据采集程序、数字量输出程序、串行通讯程序的编写。关健词:虚拟仪器;LabVIEW;数据采集;可编程控制器;串行通讯;定重装卸载;监护系统目 录第一章 概论...........................................4第二章 系统总体设计方案及其功能.......................6第一节 现场状况与设计要求...........................6第二节 系统组成与功能...............................8第三章 装载控制系统的设计.............................13第一节 电路设计....................................13第二节 可编程控制器的选用及程序设计................21第四章 卸载控制系统的设计.............................26第一节 电路设计....................................26第二节 可编程控制器的程序设计......................26第五章 上位机管理系统的设计...........................30第一节 LabVIEW 编程平台简介.........................30第二节 系统硬件组成................................34第三节 数字量输出电路的设计........................41第四节 系统软件构成................................41结束语................................................55参考文献。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。。...
