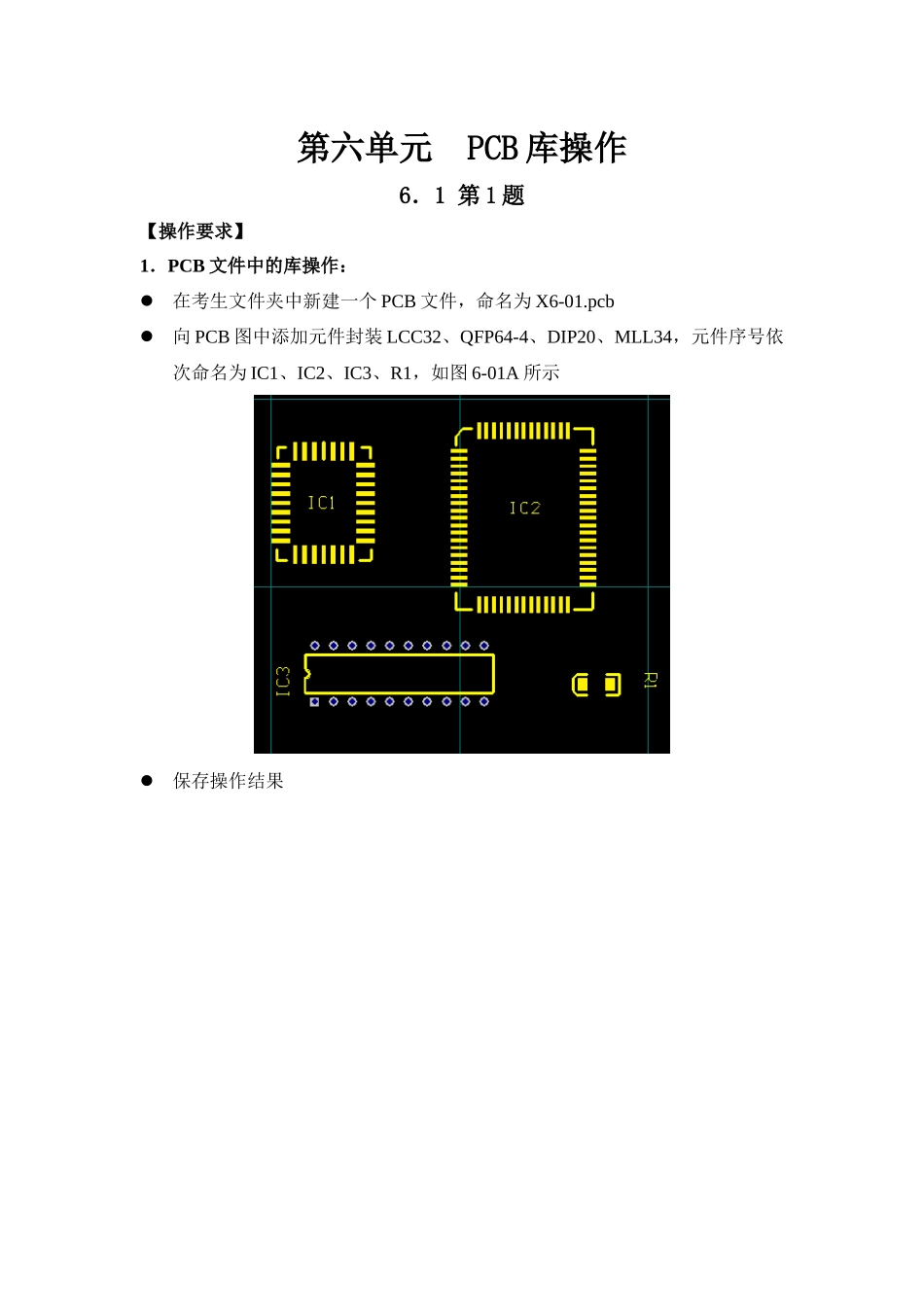

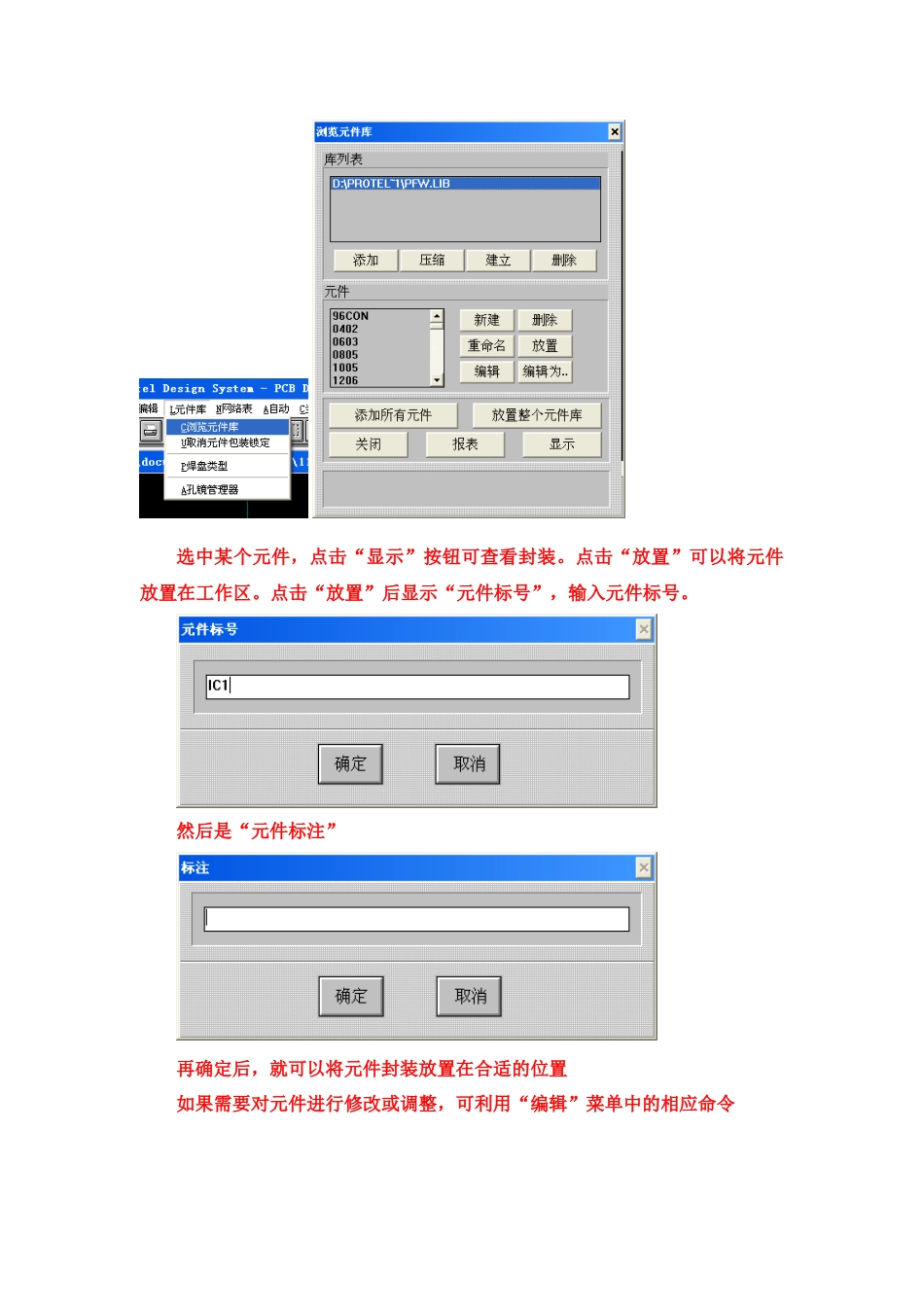

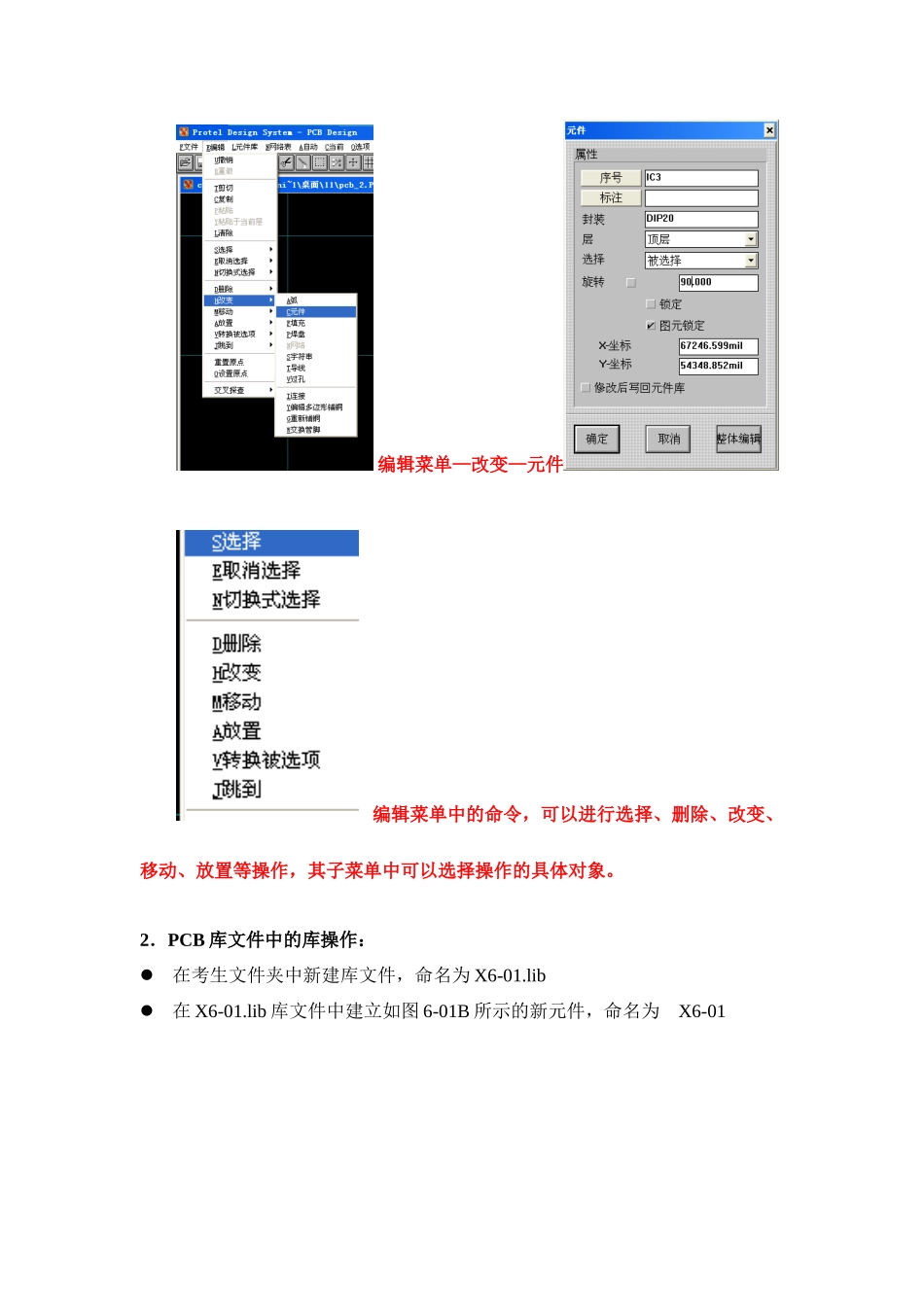

第六单元 PCB 库操作6．1 第 1 题【操作要求】1．PCB 文件中的库操作：在考生文件夹中新建一个 PCB 文件，命名为 X6-01.pcb向 PCB 图中添加元件封装 LCC32、QFP64-4、DIP20、MLL34，元件序号依次命名为 IC1、IC2、IC3、R1，如图 6-01A 所示保存操作结果 选中某个元件，点击“显示”按钮可查看封装。点击“放置”可以将元件放置在工作区。点击“放置”后显示“元件标号”，输入元件标号。然后是“元件标注”再确定后，就可以将元件封装放置在合适的位置如果需要对元件进行修改或调整，可利用“编辑”菜单中的相应命令 编辑菜单—改变—元件 编辑菜单中的命令，可以进行选择、删除、改变、移动、放置等操作，其子菜单中可以选择操作的具体对象。2．PCB 库文件中的库操作：在考生文件夹中新建库文件，命名为 X6-01.lib在 X6-01.lib 库文件中建立如图 6-01B 所示的新元件，命名为 X6-01保存操作结果创建元件封装的方法有两种：第一种方法：从现有的零件库中选择一个相似零件，放到设计窗口，再对其进行编辑第二种方法：利用绘图工具栏直接在设计窗口绘制新建库文件： 在浏览元件库对话框里，点击“建立”，出现“新库文件名”对话框，选择库文件保存的名称和位置，“确定”，在“浏览元件库”中会出现新建的库文件。选中建立的库文件后，看到库里并没有任何元件。点击“新建”按钮，进行元件建立，输入元件名。然后，点击 “浏览元件库”中的关闭按钮，进行元件的编辑利用工具栏（焊盘）、（导线）工具绘制元件封装。注意观察左下角的 X、Y 坐标，可以精确设置导线长度、焊盘间距等。焊盘的大小与孔径设置，可以在选择焊盘后，按键盘上的 TAB键进行设置。可以自己设置焊盘的大小、孔径（编辑按钮）、序号增量、起始字符等。保存元件。再次打开浏览元件库，可以看到新建的库文件中有新的元件了。
