通用机械零部件检验细则VIP免费

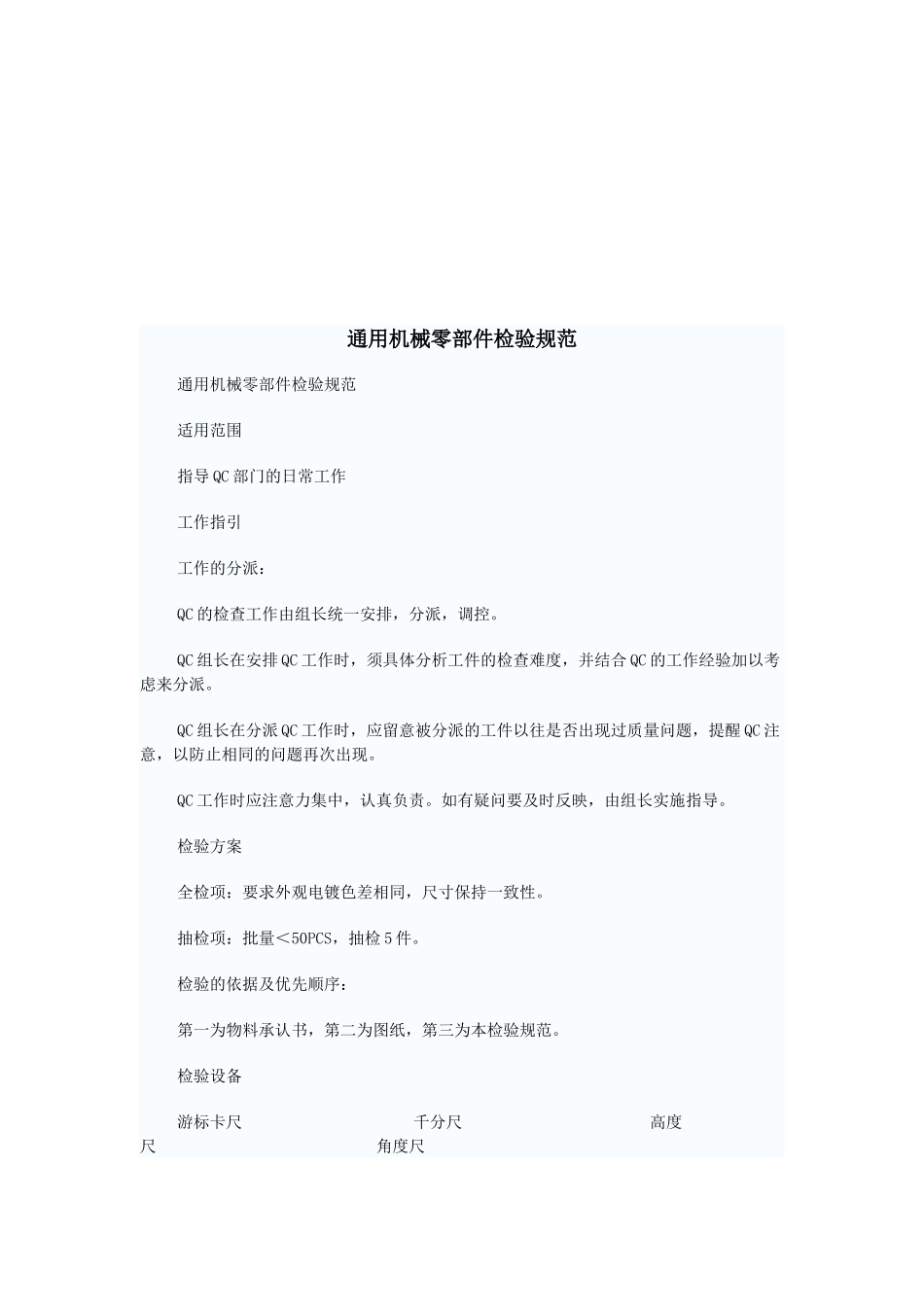

通用机械零部件检验细则_第1页
1/19

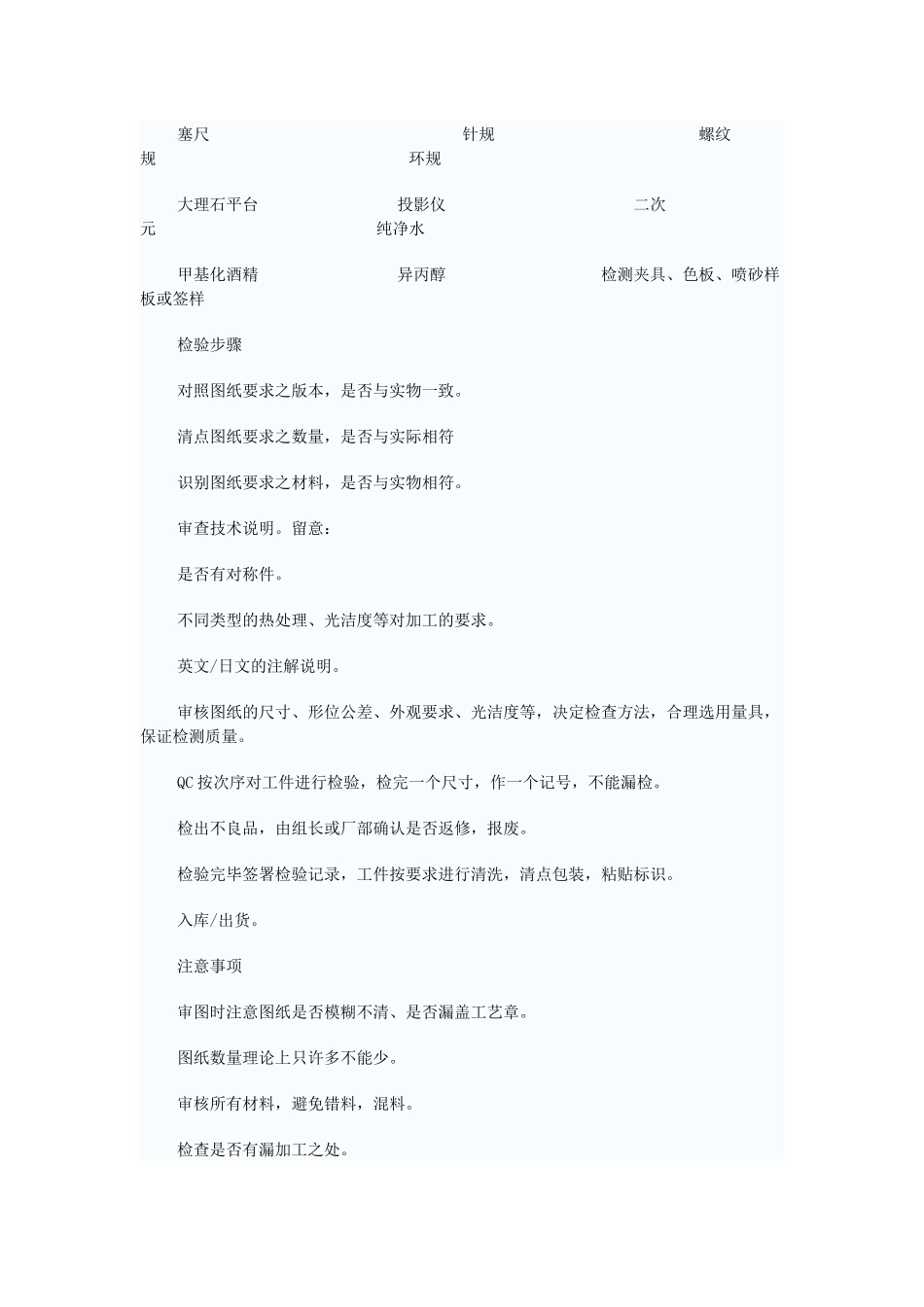

通用机械零部件检验细则_第2页
2/19

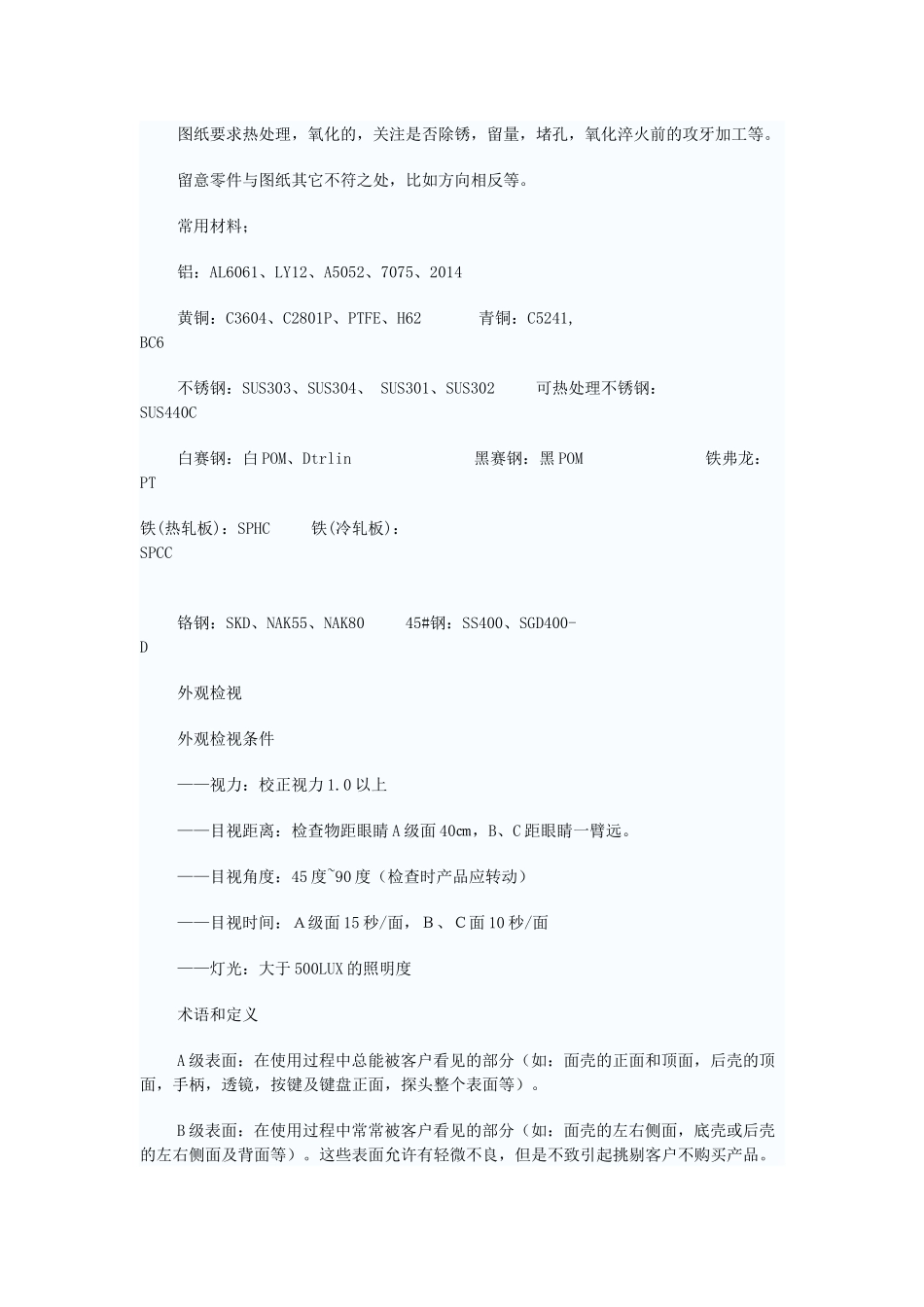

通用机械零部件检验细则_第3页
3/19
通用机械零部件检验规范通用机械零部件检验规范适用范围指导 QC 部门的日常工作工作指引工作的分派:QC 的检查工作由组长统一安排,分派,调控。QC 组长在安排 QC 工作时,须具体分析工件的检查难度,并结合 QC 的工作经验加以考虑来分派。QC 组长在分派 QC 工作时,应留意被分派的工件以往是否出现过质量问题,提醒 QC 注意,以防止相同的问题再次出现。QC 工作时应注意力集中,认真负责。如有疑问要及时反映,由组长实施指导。检验方案全检项:要求外观电镀色差相同,尺寸保持一致性。抽检项:批量<50PCS,抽检 5 件。 检验的依据及优先顺序:第一为物料承认书,第二为图纸,第三为本检验规范。检验设备游标卡尺 千分尺 高度尺 角度尺塞尺 针规 螺纹规 环规大理石平台 投影仪 二次元 纯净水甲基化酒精 异丙醇 检测夹具、色板、喷砂样板或签样检验步骤对照图纸要求之版本,是否与实物一致。清点图纸要求之数量,是否与实际相符识别图纸要求之材料,是否与实物相符。审查技术说明。留意:是否有对称件。不同类型的热处理、光洁度等对加工的要求。英文/日文的注解说明。审核图纸的尺寸、形位公差、外观要求、光洁度等,决定检查方法,合理选用量具,保证检测质量。QC 按次序对工件进行检验,检完一个尺寸,作一个记号,不能漏检。检出不良品,由组长或厂部确认是否返修,报废。检验完毕签署检验记录,工件按要求进行清洗,清点包装,粘贴标识。入库/出货。注意事项审图时注意图纸是否模糊不清、是否漏盖工艺章。图纸数量理论上只许多不能少。审核所有材料,避免错料,混料。检查是否有漏加工之处。图纸要求热处理,氧化的,关注是否除锈,留量,堵孔,氧化淬火前的攻牙加工等。留意零件与图纸其它不符之处,比如方向相反等。常用材料;铝:AL6061、LY12、A5052、7075、2014 黄铜:C3604、C2801P、PTFE、H62 青铜:C5241, BC6 不锈钢:SUS303、SUS304、 SUS301、SUS302 可热处理不锈钢:SUS440C 白赛钢:白 POM、Dtrlin 黑赛钢:黑 POM 铁弗龙:PT 铁(热轧板):SPHC 铁(冷轧板):SPCC 铬钢:SKD、NAK55、NAK80 45#钢:SS400、SGD400-D 外观检视 外观检视条件——视力:校正视力 1.0 以上——目视距离:检查物距眼睛 A 级面 40㎝,B、C 距眼睛一臂远。——目视角度:45 度~90 度(检查时产品应转动)——目视时间:A级面 15 秒/面,B、C面 10 秒/面——灯光:大于 500LUX 的照明度术...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

通用机械零部件检验细则
