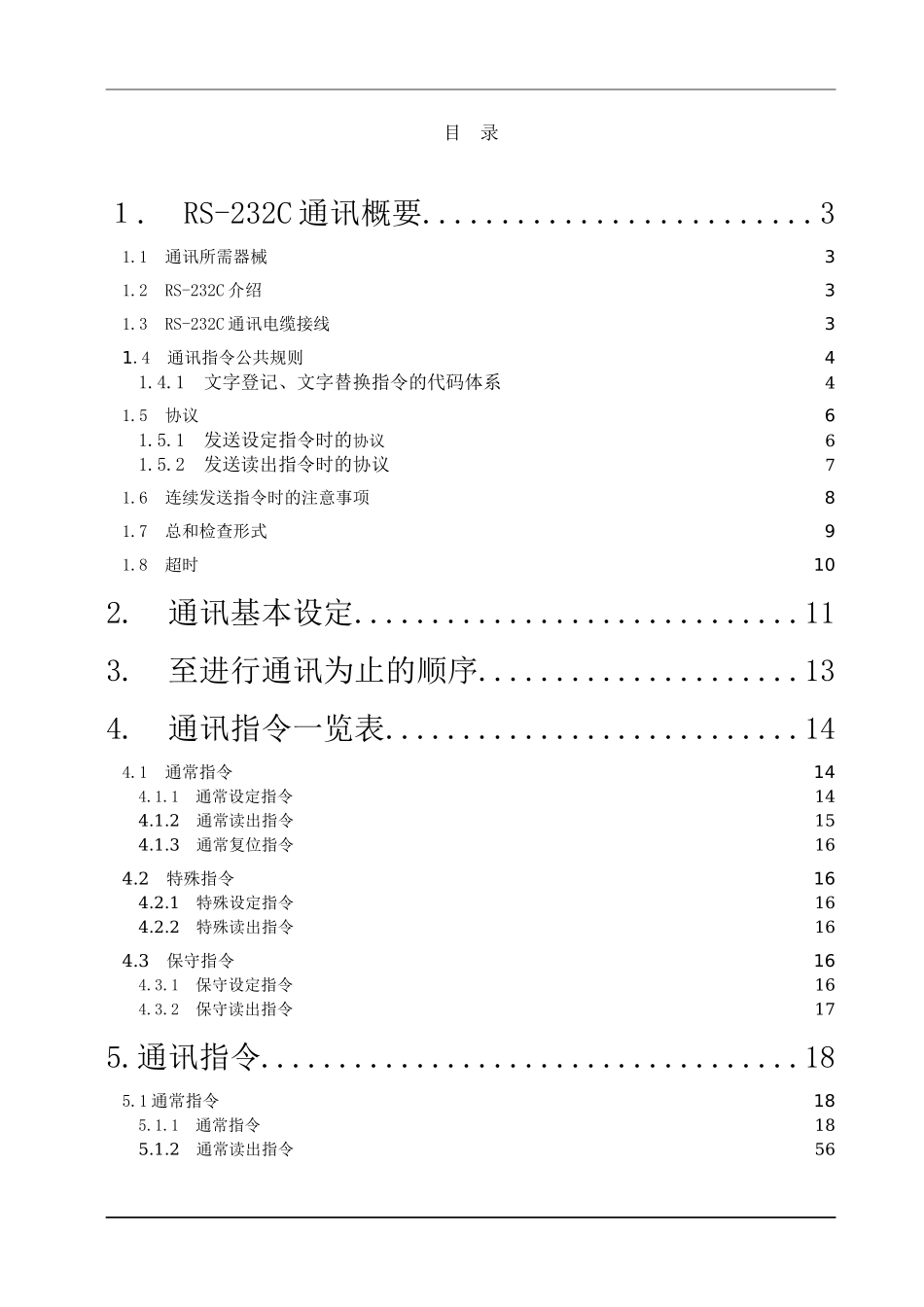

通讯使用说明书第 15 版目 录１. RS-232C 通讯概要.........................31.1 通讯所需器械31.2 RS-232C 介绍31.3 RS-232C 通讯电缆接线31.4 通讯指令公共规则41.4.1 文字登记、文字替换指令的代码体系41.5 协议61.5.1 发送设定指令时的协议61.5.2 发送读出指令时的协议71.6 连续发送指令时的注意事项81.7 总和检查形式91.8 超时102. 通讯基本设定.............................113. 至进行通讯为止的顺序.....................134. 通讯指令一览表...........................144.1 通常指令144.1.1 通常设定指令144.1.2 通常读出指令154.1.3 通常复位指令164.2 特殊指令164.2.1 特殊设定指令164.2.2 特殊读出指令164.3 保守指令164.3.1 保守设定指令164.3.2 保守读出指令175.通讯指令...................................185.1 通常指令185.1.1 通常指令185.1.2 通常读出指令565.1.3 通常复位指令955.2 特殊指令1005.2.1 特殊设定指令1005.2.2 特殊读出指令1125.3 保守指令1215.3.1 保守设定指令1215.3.2 保守读出指令1436. 通讯错误编码表..........................1667. 位图数据................................1677.1 二字节数据的形式1687.1.1 ＣＣＳ位图（ＳＤＢ）的情况下1687.1.2 特殊ＣＣＳ位图（ＳＤＩ）的情况下1708. 文字编码表..............................1728.1 英文数字、罗马字、平假名、片假名编码1728.2 标准汉字编码1738.3 日历文字编码1748.4 用户文字编码1758.5 中文符号编码表1768.6 中文特定汉字编码表1779. 喷印终了信号............................1789.1 喷印终了时的信号形式178１. RS-232C 通讯概要ＣＣＳ喷码机（以下简称ＣＣＳ）搭载有 RS-232C 通讯，从触摸屏幕输入数据及各种设定的通讯都可进行。1.1 通讯所需器械通讯电缆RS-232C 用的通讯电缆。最大长度为１５ m主机计算机、定序器等持有 RS-232C 接口的机器。软件在上记主机里搭载的软件。需要与ＣＣＳ通讯条件相称的软件。1.2 RS-232C 介绍ＣＣＳ上的通讯接口，装备有标准的 RS-232C。RS-232C备考最长电缆15m依据各种条件电缆长度可变。最大通讯可能速度76800bps端子连接台数１台接头D-SUB 25P 孔数据以外的控制信号种类DTR, DSR，RTS, CTS1.3 RS-232C 通讯电缆接线RS-232C 通讯电缆的接线如下所示。主机侧表示的是一般的 D-SUB 9P 和 25P 时的针号。有因用户的...
