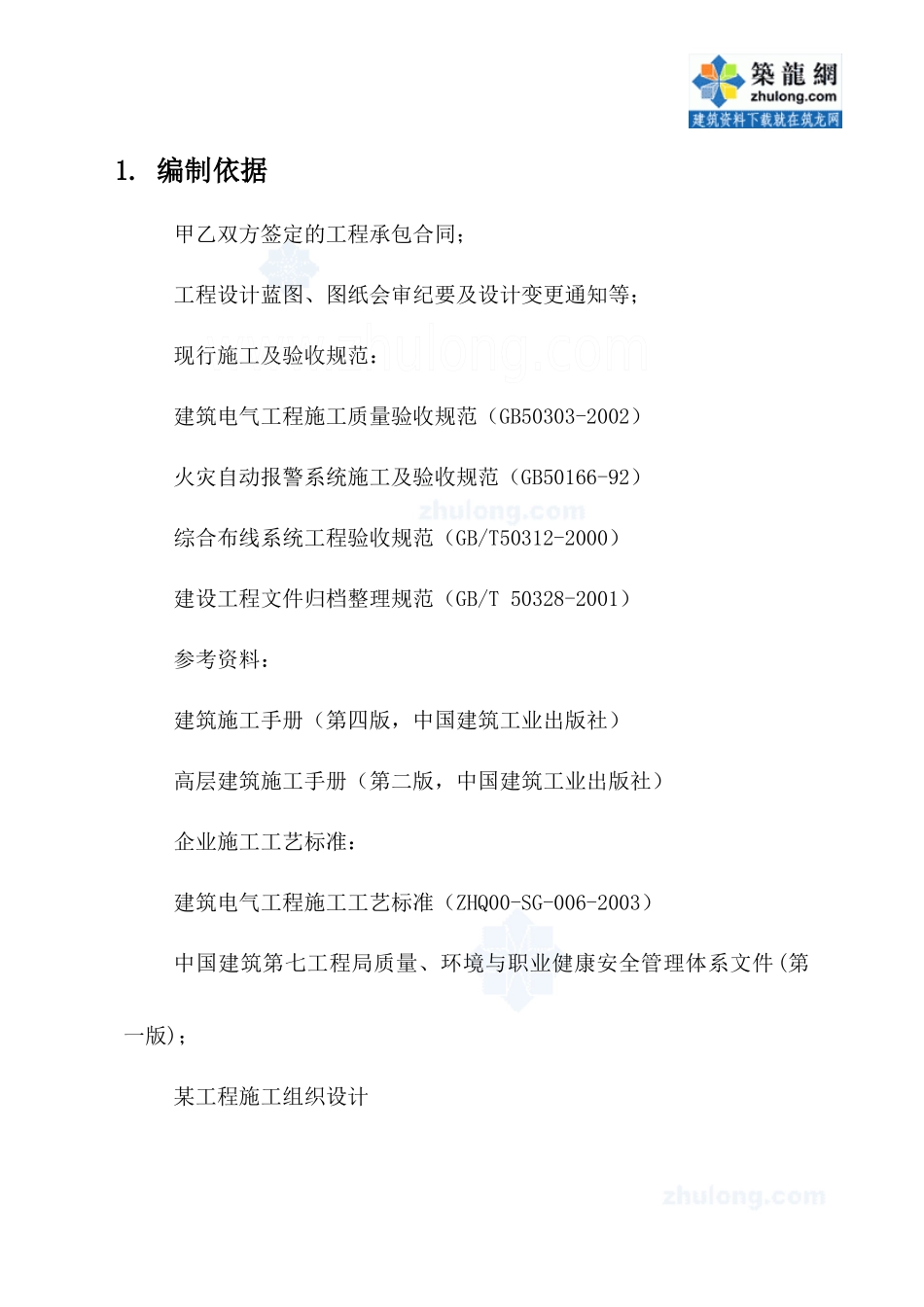

1. 编制依据甲乙双方签定的工程承包合同；工程设计蓝图、图纸会审纪要及设计变更通知等；现行施工及验收规范：建筑电气工程施工质量验收规范（GB50303-2002）火灾自动报警系统施工及验收规范（GB50166-92）综合布线系统工程验收规范（GB/T50312-2000）建设工程文件归档整理规范（GB/T 50328-2001）参考资料：建筑施工手册（第四版，中国建筑工业出版社）高层建筑施工手册（第二版，中国建筑工业出版社）企业施工工艺标准：建筑电气工程施工工艺标准（ZHQ00-SG-006-2003）中国建筑第七工程局质量、环境与职业健康安全管理体系文件(第一版)；某工程施工组织设计2. 工程概况本工程框架-剪力墙结构，为一类高层建筑物。建筑面积 27600 平方米，主楼建筑总高度 74.45m。地下（室）一层、地上十六层，局部机房十七层。地下室为变配电所，水泵房，制冷机房等，一层为住院处、护士站、仓储等，二层为妇科病房，三～四层为手术病房，五、六层为ICU 病房，七到十六层标准层为普通病房，十七层以上为电梯及设备机房等，在主楼东侧、西侧及北侧共设置 6 部电梯均升至顶层。本工程采用 10KV 电源供电，有市政电网提供 2 路 10KV 线路，有室外电力电缆埋地引入地下层变配电所，单母线分段供电。电力、照明配电系统均采用三相五线制（TN-S）系统方式配电，排烟机房、水泵房、电梯机房、消防控制室等设备采用放射式配电，重要负荷采用双电源末端互投自复方式。对用电量较大的照明电，在竖井内采用全封闭五芯插接铜母线以树干式配电给各层正常照明配电箱，应急照明配电均以双路树干式配电给各应急照明箱，并在适当位置双电源自投。动力设备及应急照明导线采用穿钢管明敷或暗敷，照明导线采用 PVC 管暗敷。本工程防雷保护按二类防雷建筑物，在建筑物顶设置避雷带，并利用建筑物结构柱内二根主筋作为引下线，为防止侧向雷击，十层以上建筑物四周的金属门窗构件与梁柱内钢筋连成一体后再与引下线焊接，强弱电采用同一接地体，利用底板筋承台筋与桩内钢筋连接，形成接地网，要求总接地电阻小于 1 欧姆。本工程设置自动火灾报警及控制系统，在病房、医疗设备、走廊等场所设置感烟探测器，对全楼的火灾信号进行监视和控制，消防中心设在一层，探测器线路穿 PVC 管暗敷，手动报警、消防广播、联动控制等线路穿钢管暗敷。结构化综合布线系统主配线架设在网络中心机房，语音和数据分别用大对数电缆和光缆由主配线架引至各楼层配线架，再用非屏蔽双绞线经...
