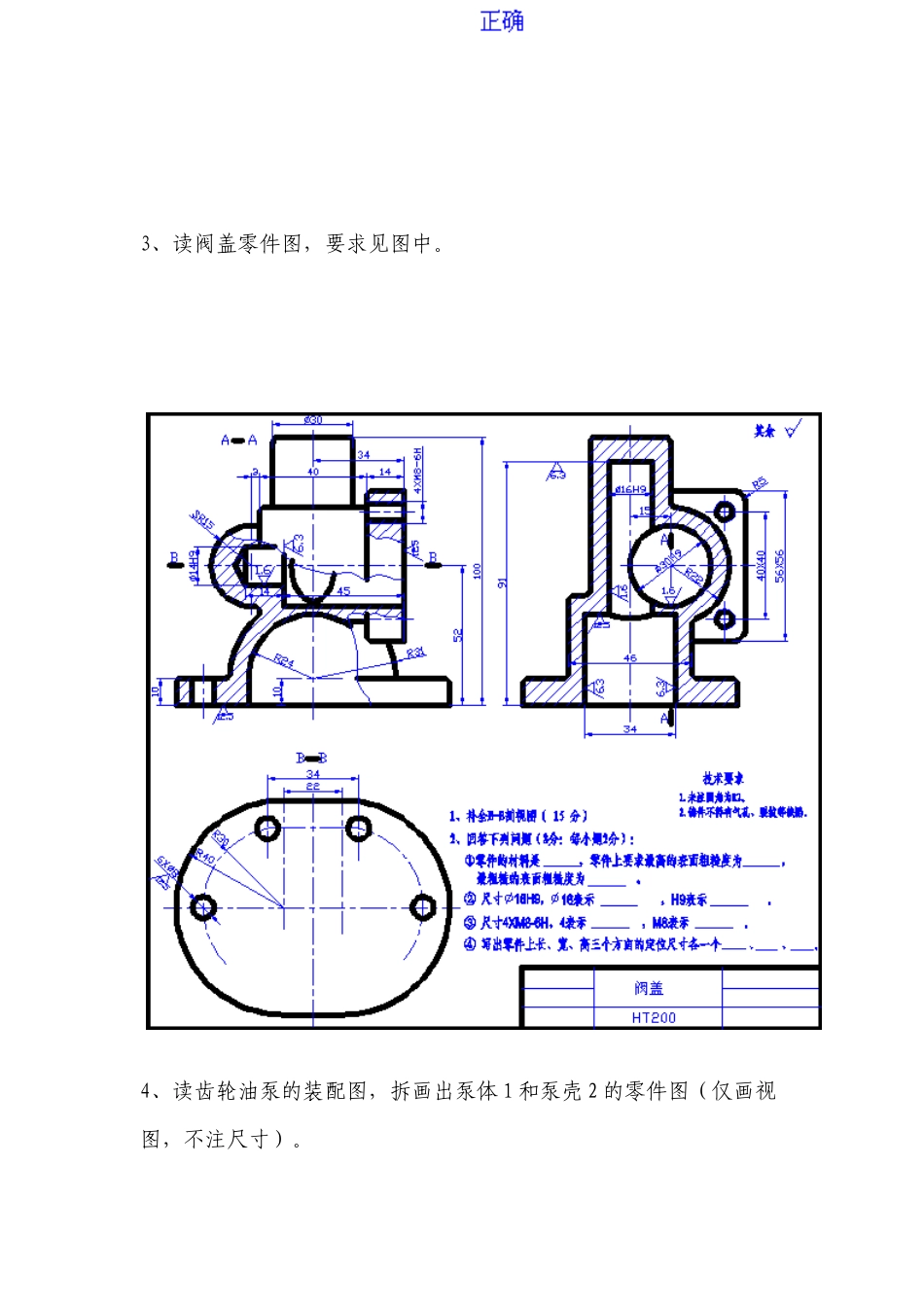

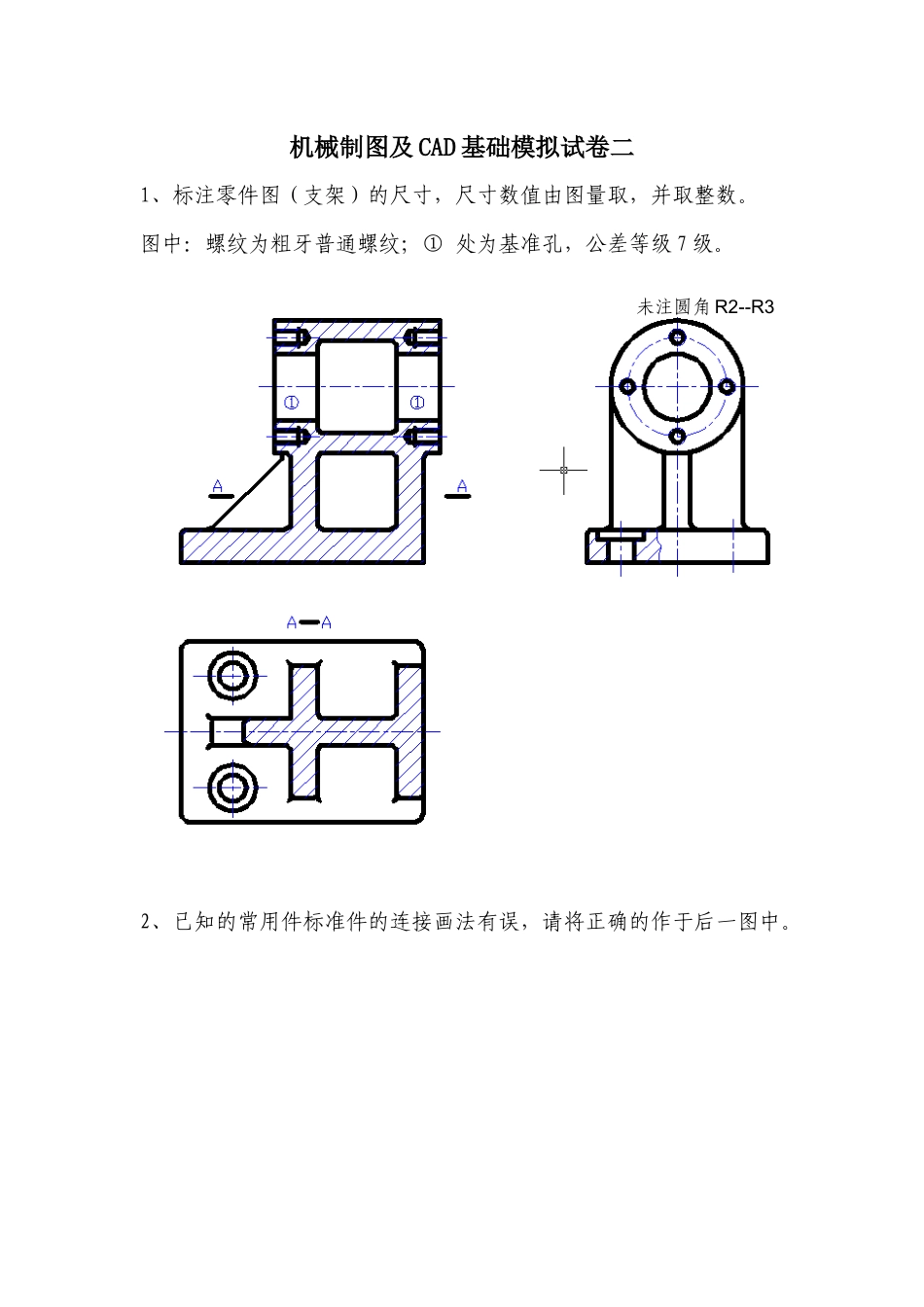

机械制图及 CAD 基础模拟试卷二1、标注零件图（支架）的尺寸，尺寸数值由图量取，并取整数。图中：螺纹为粗牙普通螺纹；① 处为基准孔，公差等级 7 级。2、已知的常用件标准件的连接画法有误，请将正确的作于后一图中。 未注圆角 R2--R33、读阀盖零件图，要求见图中。4、读齿轮油泵的装配图，拆画出泵体 1 和泵壳 2 的零件图（仅画视图，不注尺寸）。工作原理：齿轮油泵是靠一对齿轮的传动把油升压的一种装置，齿轮转动时齿轮啮合区的一边形成局部真空，将油吸入泵中，齿轮继续转动，吸入的油沿泵体内壁被输送到啮合区的另一边，压力升高，从而把高压的油输往工作场所。该部件还增加了安全装置结构，如果出口处油压超过油泵的规定压力，则装在泵盖 3 上的钢球 23 即被顶开，一部分油从出口处流到进口处，使输出油压保持稳定。
