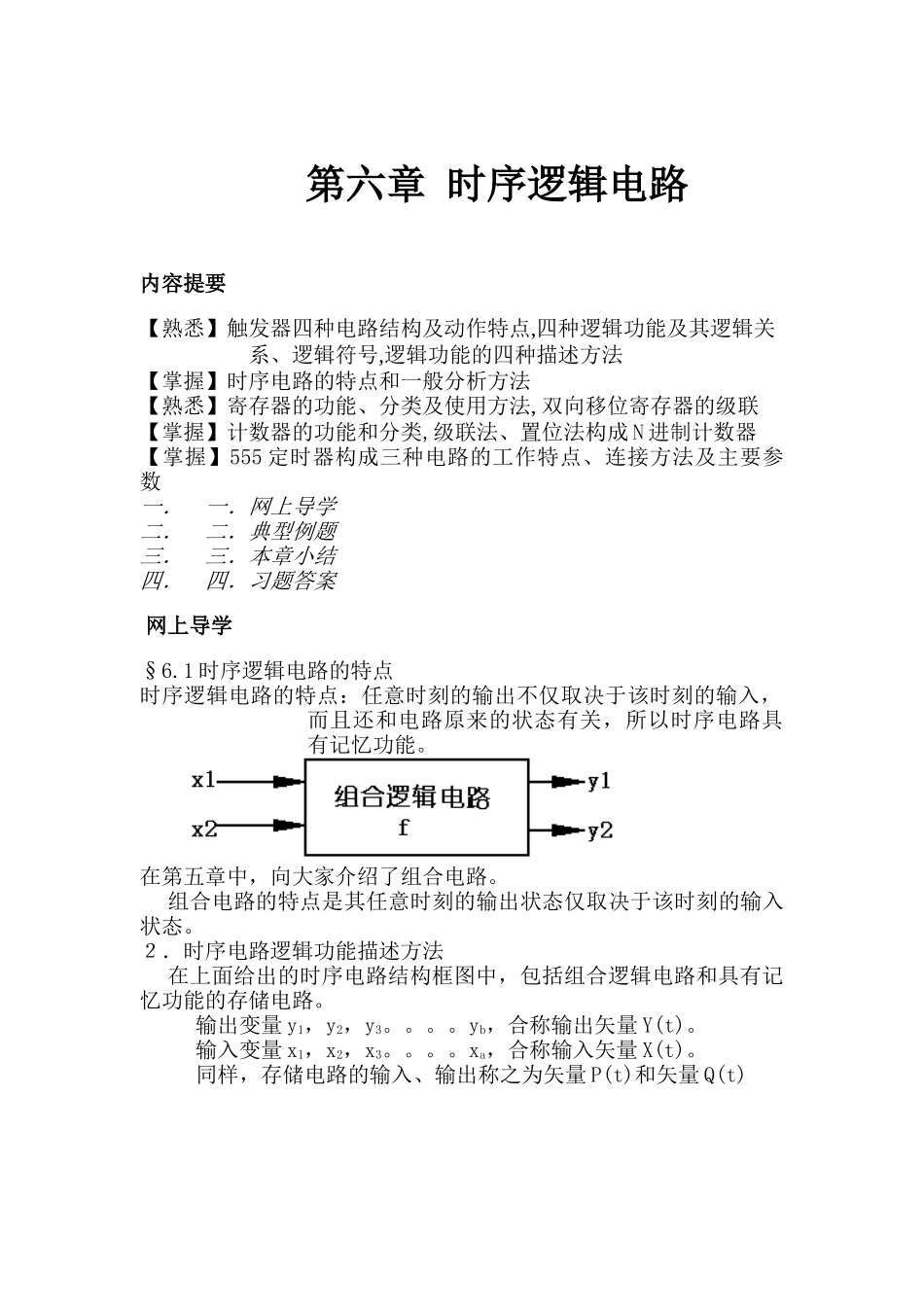

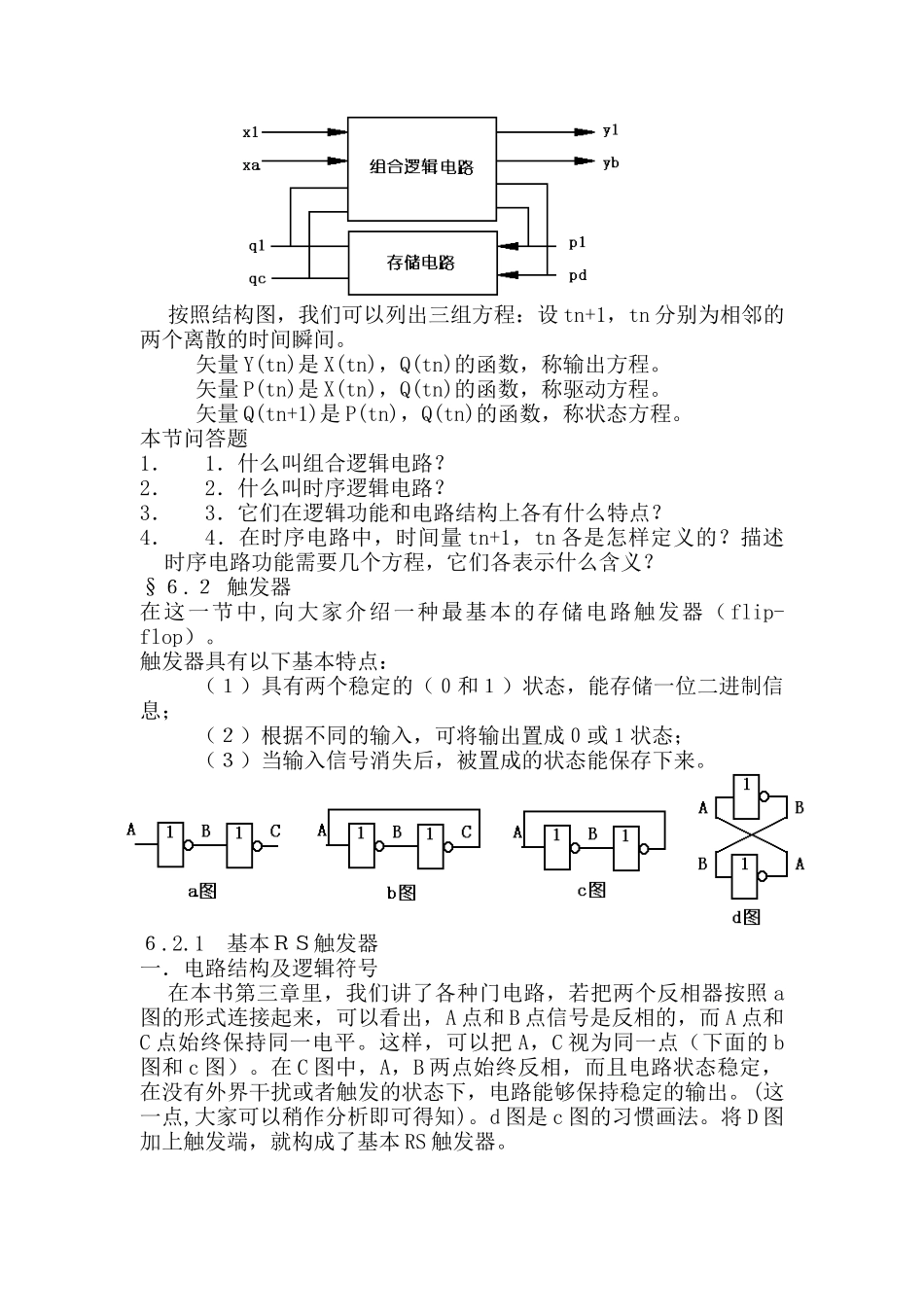

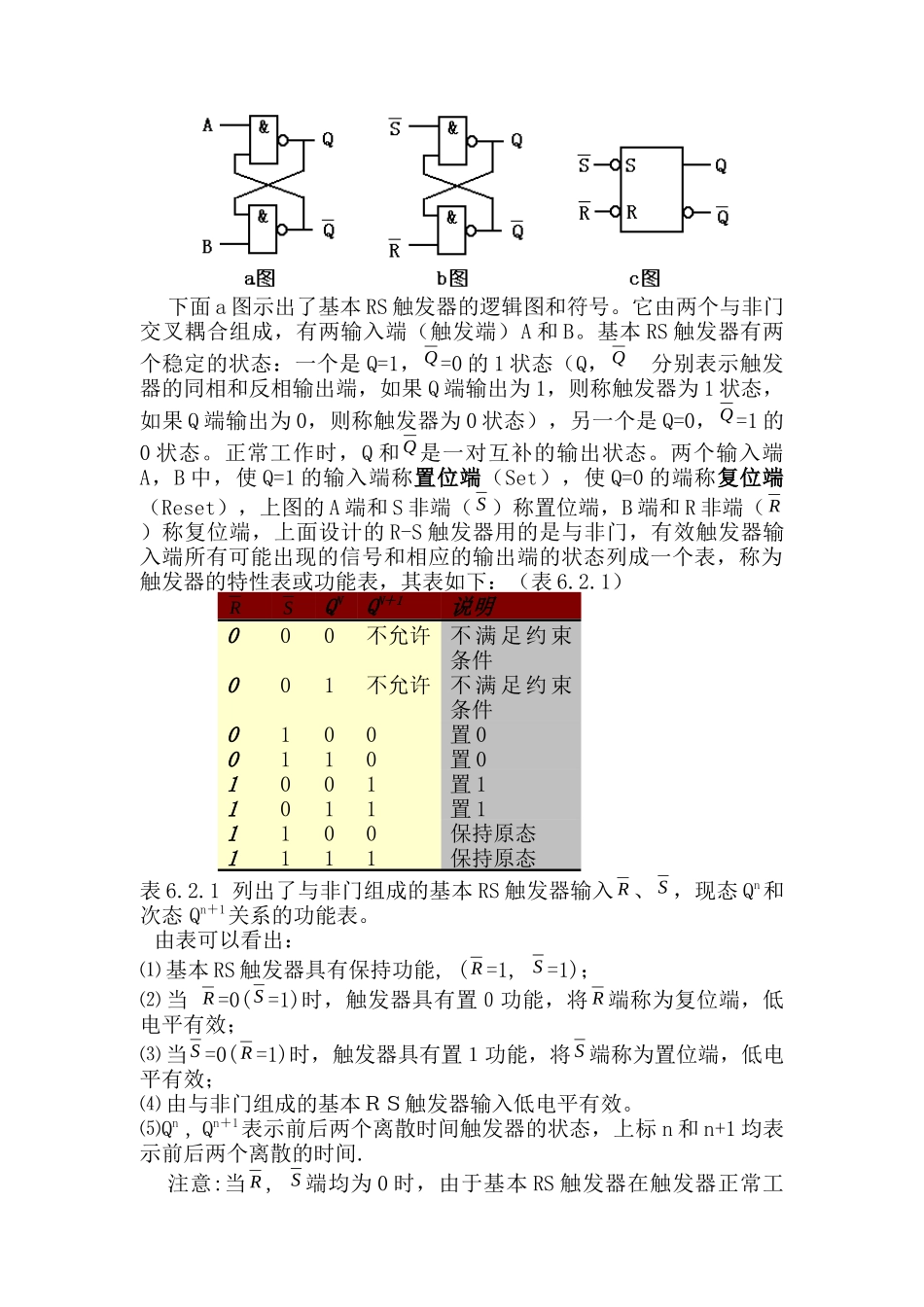

第六章 时序逻辑电路内容提要【熟悉】触发器四种电路结构及动作特点,四种逻辑功能及其逻辑关系、逻辑符号,逻辑功能的四种描述方法【掌握】时序电路的特点和一般分析方法【熟悉】寄存器的功能、分类及使用方法, 双向移位寄存器的级联【掌握】计数器的功能和分类,级联法、置位法构成 N 进制计数器【掌握】555 定时器构成三种电路的工作特点、连接方法及主要参数一．一．网上导学二．二．典型例题三．三．本章小结四．四．习题答案 网上导学§6.1 时序逻辑电路的特点时序逻辑电路的特点：任意时刻的输出不仅取决于该时刻的输入，而且还和电路原来的状态有关，所以时序电路具有记忆功能。在第五章中，向大家介绍了组合电路。组合电路的特点是其任意时刻的输出状态仅取决于该时刻的输入状态。２．时序电路逻辑功能描述方法在上面给出的时序电路结构框图中，包括组合逻辑电路和具有记忆功能的存储电路。输出变量 y1，y2，y3。。。。yb，合称输出矢量 Y(t)。输入变量 x1，x2，x3。。。。xa，合称输入矢量 X(t)。同样，存储电路的输入、输出称之为矢量 P(t)和矢量 Q(t)按照结构图，我们可以列出三组方程：设 tn+1，tn 分别为相邻的两个离散的时间瞬间。矢量 Y(tn)是 X(tn)，Q(tn)的函数，称输出方程。矢量 P(tn)是 X(tn)，Q(tn)的函数，称驱动方程。矢量 Q(tn+1)是 P(tn)，Q(tn)的函数，称状态方程。本节问答题1．1．什么叫组合逻辑电路？2．2．什么叫时序逻辑电路？3．3．它们在逻辑功能和电路结构上各有什么特点？4．4．在时序电路中，时间量 tn+1，tn 各是怎样定义的？描述时序电路功能需要几个方程，它们各表示什么含义？§６.２ 触发器在这一节中,向大家介绍一种最基本的存储电路触发器（flip-flop）。触发器具有以下基本特点：（１）具有两个稳定的（０和１）状态，能存储一位二进制信息；（２）根据不同的输入，可将输出置成０或１状态；（３）当输入信号消失后，被置成的状态能保存下来。６.2.1 基本ＲＳ触发器一．电路结构及逻辑符号在本书第三章里，我们讲了各种门电路，若把两个反相器按照 a图的形式连接起来，可以看出，A 点和 B 点信号是反相的，而 A 点和C 点始终保持同一电平。这样，可以把 A，C 视为同一点（下面的 b图和 c 图）。在 C 图中，A，B 两点始终反相，而且电路状态稳定，在没有外界干扰或者触发的状态下，电路能够保持稳定的输出。(这一点,大家可以稍作分析即可得知)。d 图是 c 图...
